Установка плит перекрытия на фундамент: пошаговая инструкция

Для установки плит перекрытия на фундамент следует начать с тщательной подготовки: убедитесь, что фундамент равен и обладает необходимой прочностью. Плиты нужно установить с учетом проектных размеров и выравнивания, используя подъемную технику, такую как кран. При этом важно следить за тем, чтобы плиты располагались по уровню и не имели перекосов.

После размещения плит их следует закрепить с помощью анкеров или с помощью дополнительных конструктивных элементов, а также обеспечить хороший контакт между плитами и фундаментом для равномерного распределения нагрузки. Завершив установку, важно провести проверку всех соединений и защитить конструкцию от воздействия влаги и разрушительных факторов.

Монтаж плит перекрытий. Особенности монтажа

Ни одно строительство здания или сооружения не обходится без монтажа плит перекрытий. Плиты перекрытия обеспечивают прочность и жесткость здания. Монтаж плит перекрытий выполняется монтажниками, которые обладают всеми необходимыми знаниями. Все плиты перекрытий подразделяются на монолитные и пустотелые, а также различаются по форме, структуре и техническим характеристикам.

По конструкции плиты перекрытия бывают:?

Выбор типа плит перекрытий определяется на стадии проектирования здания или сооружения, путем конструкторских расчетов с учетом всех технических требований.

Монтаж плит перекрытий осуществляется с использованием монтажных кранов (башенных или самоходных стреловых) и необходимой такелажной оснастки.

Доставляются плиты перекрытия на строительную площадку чаще всего автомобильным транспортом, реже доставляются железнодорожным транспортом. При поступлении на строительную площадку все плиты перекрытия проходят входной контроль.

Рассмотрим монтаж плит перекрытий подробнее.

Инструменты и материалы для монтажа плит перекрытий

Для монтажа плит перекрытий нам необходимо иметь:?

Монтаж плит перекрытий

Основные этапы монтажа плит перекрытий включают в себя:?

Для строповки плит перекрытий с монтажными петлями используют универсальный четырехветвовой строп с подвеской, обеспечивающей равномерное распределение усилий в ветвях стропа.

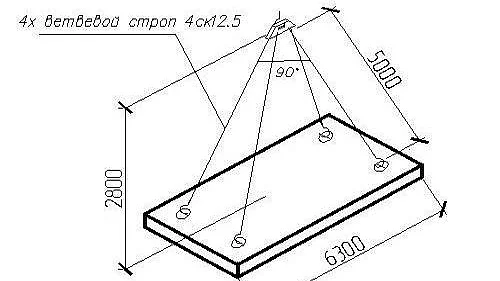

Рисунок: Схема строповки плиты.
В процессе монтажа плит перекрытий участвуют четыре человека:?

Перед монтажом плит перекрытий пустотелых во избежание промерзания заделываются пустоты бетонной пробкой или утеплителем со стороны наружной стены. Зачастую пустоты могут заделываются уже на заводе изготовителе.

Рисунок: Заполнение пустот бетонной пробкой на заводе изготовителе.

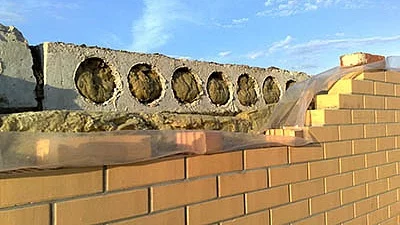

Рисунок: Заполнение пустот утеплителем.

Перед монтажом плит перекрытий подвала необходимо предварительно убедиться, что отсутствуют разрывы и дефекты гидроизоляции фундамента.

Укладывают плиты перекрытия на идеально ровную поверхность стеновой конструкции, предварительно уложив растворную смесь толщиной 20 мм. Для обеспечения равномерной передачи и равномерности распределения нагрузки на несущие стены необходимо соблюдать ширину опирания плит перекрытий. Ширина опорной поверхности плит перекрытий на несущие конструкции зависит от материала стен, оптимальная ширина составляет 120 мм. Если пренебрегать шириной опорной поверхности, то в последствии это может привести к разрушению стен или плиты перекрытия.

В зависимости от материала стеновой конструкции, ширина опирания должна принимается:

Укладывают плиты перекрытий на две противоположные стороны стены по торцевым сторонам плиты или на три торца стены, образующие п-образный контур.

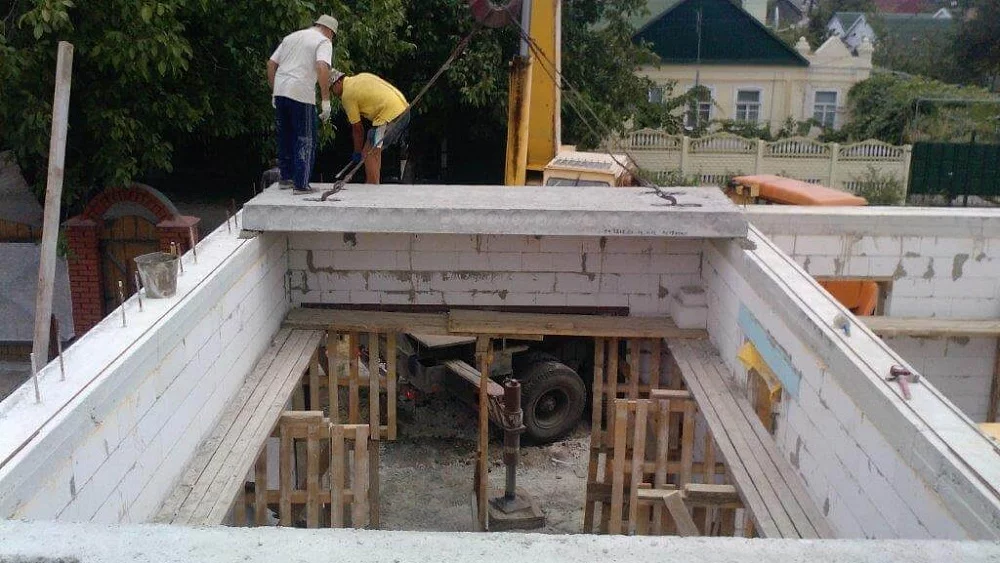

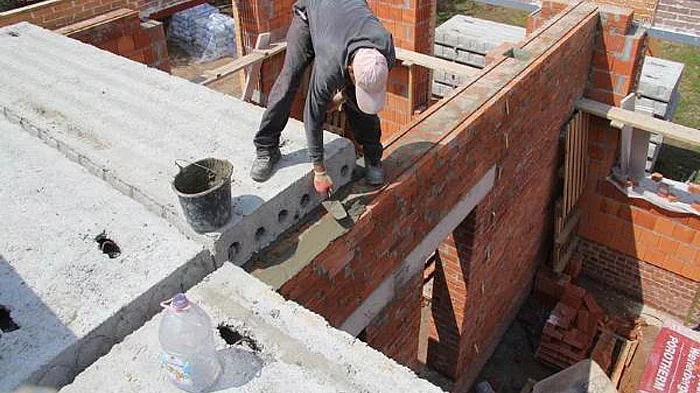

Рисунок: Процесс монтажа плит перекрытий.
Порядок монтажа плит перекрытий:?

Плиты перекрытия укладываются на растворную смесь толщиной 2 см. Консистенция растворной смеси должна быть густая, чтобы при монтаже плиты перекрытия полностью не выдавливалась. Монтаж плит перекрытий на свежеуложенную кладку запрещается.

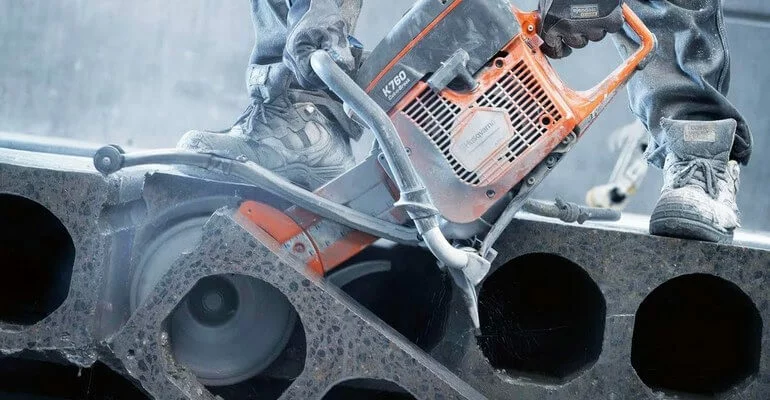

Рисунок: Резка плиты перекрытия.

Если при монтаже сплошных монолитных плит перекрытий возникает потребность в уменьшении длины плит, тогда для этого потребуются болгарка с алмазным кругом для резки по бетону, диск для резки арматуры, кувалда и лом.

Последовательность действий резки плиты:?

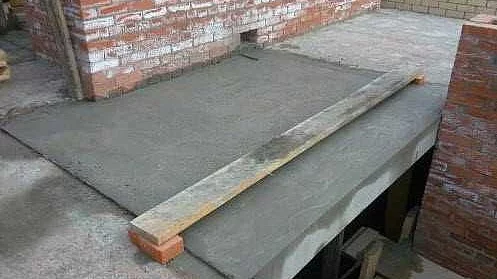

Рисунок: Монолитный участок.

В любом строительстве здания или сооружения часто происходит, что размеры перекрываемого помещения не соответствуют размерам плит перекрытиям. В таком случае образуются открытые не перекрытые участки, которые необходимо замоноличивать. Без монолитных участков не обходится ни строительство зданий и сооружений.

Порядок устройства монолитных участков:?

Рисунок: Армированный пояс.

Если монтаж плит перекрытий ведется на стены из легкого материала (газосиликатные блоки, пеноблоки и т.д.), то необходимо предусматривать укрепление стен путем устройства армированного пояса. При кладке стен из мелкоштучного материала последний ряд кладки перед монтажом плит перекрытий необходимо устраивать тычковым.

Монтаж плит перекрытий ведется согласно ТНПА, а В соответствии со строительным проектом.

Монтаж плит перекрытий ребристых ведут насухо на опорные конструкции, путем приваривания к закладным деталям на несущие конструкции.

Перекрывать несколько пролетов одной плитой перекрытия запрещено, так как плита может треснуть.

Анкеровка плит перекрытий

В процессе монтажа плит перекрытий соединение между собой и со стеновой конструкцией выполняется путем устройства анкеровки, заделывая бетоном или цементно-песчаным раствором. Для чего нужно производить анкеровку плит? Анкеровка исключает возможное смещение плит перекрытий со стеновой конструкцией.

Произвести анкеровку плит можно двумя способами:

1)крепление арматуры к монтажным петлям плит перекрытий, а Выполняется анкеровка плит со стенами с помощью Г-образных прутков.

Если отсутствуют монтажные петли, то в шве плит устраивают пластины, к которым приваривают арматурные стержни, а после выполняют заливку швов бетоном.

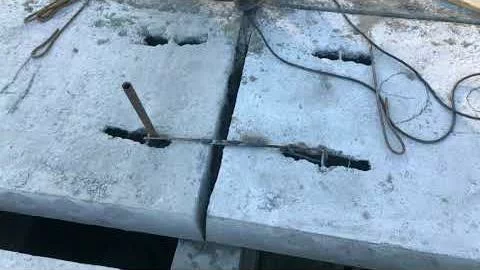

Рисунок: Анкеровка плит первым методом.

2)с помощью устройство кольцевого анкера.

Плиты перекрытия зажимаются со всех сторон армированным поясом (в случае монтажа плит перекрытий в хрупких стенах из газобетонных блоков или пеноблоков). Чтобы выполнить армированный пояс необходимо по периметру установить опалубку, затем в опалубке выполнить устройство арматурного каркаса, а потом заливается бетоном. Это трудоемкий способ.

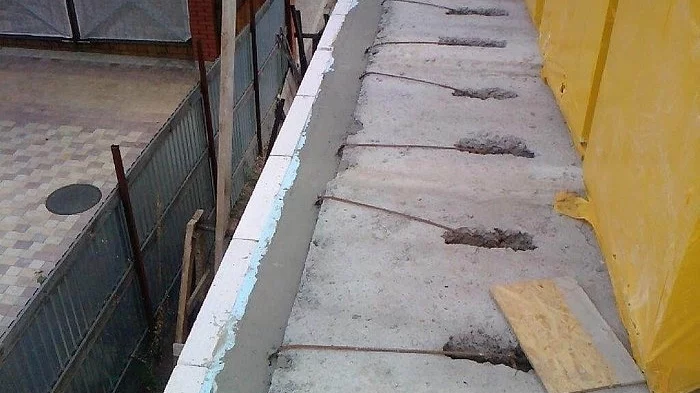

Рисунок: Устройство кольцевого анкера.

Анкеровку производят после монтажа плит перекрытий. Обычно анкеровку плит перекрытий выполняют в соответствии со строительным проектом, но при отсутствии проекта анкеровку выполняют универсальным планом размещения:

— соседние плиты соединяются П-образным анкером

— поперечными связями дополнительно крепятся соседние плиты перекрытия

— диагональной обвязкой крепятся две крайние плиты

— плиты со стенами крепятся Г-образными анкерами с загибом 400-500 мм

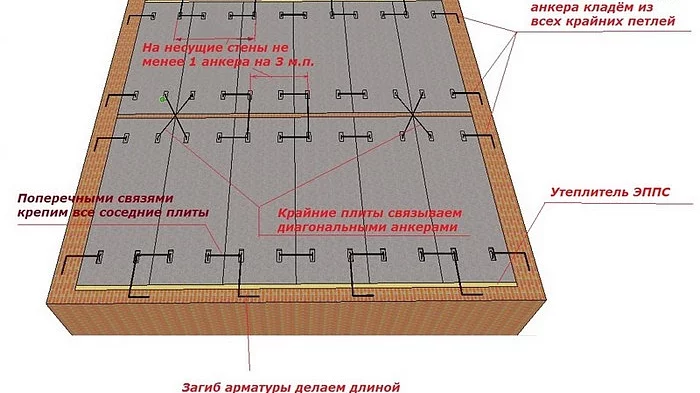

Рисунок: Схема анкеровки плит перекрытий.

Анкеровка плит перекрытий методом сварки выполняется электрода диаметром 3-4 мм с длиной сварного шва не более 80-100 мм. После завершения анкеровки во избежание коррозии все арматурные стержни скрываются в толще раствора, в противном случае может привести к разрушению связей. По завершению анкеровки плит перекрытий выполняют стяжку. Для избегания попадания в щели мусора и влаги в процессе монтажа плит перекрытий сразу производят заделку всех монтажных петель, рустов и зазоров между соседними плитами.

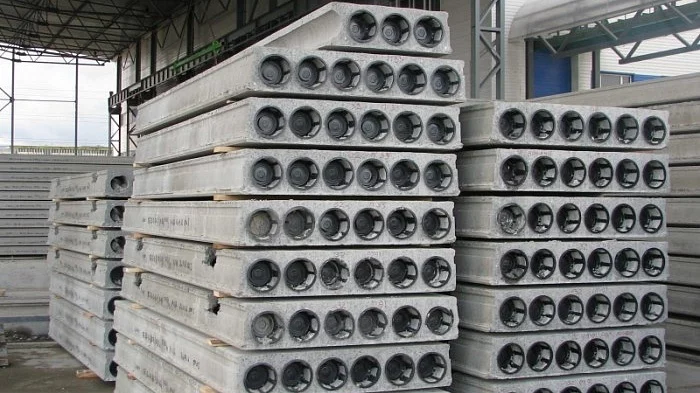

Правила складирования плит перекрытий

1.Плиты перекрытия укладывают на деревянные бруски и подкладки.

2.Высота штабеля плит перекрытий при складировании должна быть не более 2,5 метров.

3.Деревянные подкладки размещать ближе к монтажным петлям у торцов плит перекрытий и строго друг над другом по вертикали.

4.Зона складирования обязательно должна быть под навесом.

5.Складировать плиты перекрытия необходимо в зоне монтажа крана.

6.Плиты перекрытия хранятся в горизонтальном положении на ровной твердой поверхности.

7.При долговременном хранении плит перекрытий штабелями необходимо накрывать водоизоляционными материалами (рубероид, плотная полиэтиленовая пленка, брезент и т.д.).

8.При складировании плит перекрытий необходимо учитывать, что монтаж здания ведется снизу вверх. Таким образом вверху штабеля складируются плиты перекрытия, которые будут монтироваться в первую очередь, чем плиты лежащие внизу штабеля.

9.Складировать плиты перекрытия у границ котлованов или траншей не допускается.

10.Плиты перекрытия в штабелях должны складироваться монтажными петлями вверх.

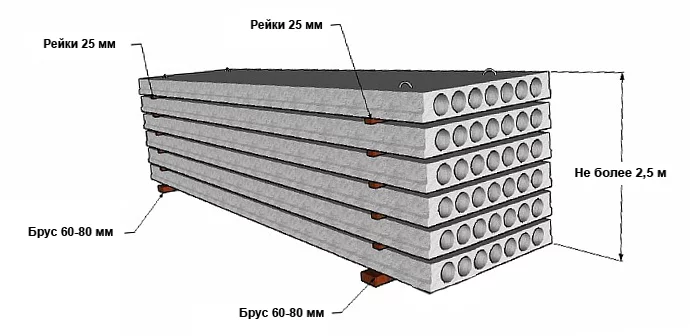

Рисунок: Схема складирования в штабеля плит перекрытий.

Техника безопасности при монтаже плит перекрытий

1.Все работники должны иметь допуски и другие документы, которые разрешают им выполнение данный вид работы. Инженерно-технический персонал в обязательном порядке проходит инструктажи под подпись. Все, находящие на стройке, должны иметь соответствующие квалификационные документы.

2.Строительная площадка ограждается и посторонним вход воспрещен.

3.Проект должен получить все разрешения и согласования от государственных органов. К ним также относятся геодезисты, технадзор, кадастровые службы и т.п..

4.Погрузочно-разгрузочные работы необходимо выполнять механизированным способом с помощью подъемно-транспортного оборудования и средств малой механизации.

5.Все работники на строительной площадке обязаны ходить в касках во избежание травм.

6.Оставлять плиту в подвешенном состоянии и оставлять место работы запрещено.

7.Все работники на высоте должны быть оснащены страховочным снаряжением.

Расценки на монтаж плит перекрытий

После того как разработан строительный проект здания или сооружения к работе приступает сметный отдел, который определяет стоимость строительства согласно утвержденным государственным сметным нормам. Нормы ГЭСН предназначены для определения сметной стоимости строительства.

Специалистами центра государственного ценообразования разрабатываются сборники расценок на строительные, ремонтные и пусконаладочные виды работ.

Расценка включает в себя: материалы с учетом расхода на единицу расценки, трудозатраты рабочих и машинистов, средний разряд рабочих, а также состав и продолжительность работы машин и механизмов.

На основании строительного проекта и сметной документации ведется строительство зданий и сооружений.

На фактическую стоимость монтажа плит перекрытий влияет много факторов (стоимость материалов, зарплата рабочих и т.д.), но самая дорогостоящая составляющая – стоимость аренды монтажного крана. На стоимость аренды монтажного крана влияет не только грузоподъемность и время аренды, но также марка крана, тип стрелового оборудования крана и в каких условиях будет работ кран.

Также необходимо учитывать, что для доставки материалов на объект необходим транспорт, аренда которого также стоит денег.

Также на стоимость монтажа плит перекрытий влияет сам тип перекрытия: монолитный или сборный. Монтаж сборных плит перекрытий будет дешевле, так как трудозатраты на сборный тип перекрытия ниже, чем для монтажа монолитного типа перекрытий.

Альтернатива монтажа плит перекрытий

Зарубежом перекрытие по деревянным балкам имеет широкое применение в частном и загородном домостроении.

Технология монтажа такого перекрытия максимально быстра и менее трудоемко, благодаря незначительному весу конструкции. Для монтажа такого типа перекрытия не требует применения монтажных кранов. Устраивается такой тип перекрытия на деревянных двутавровых балках.

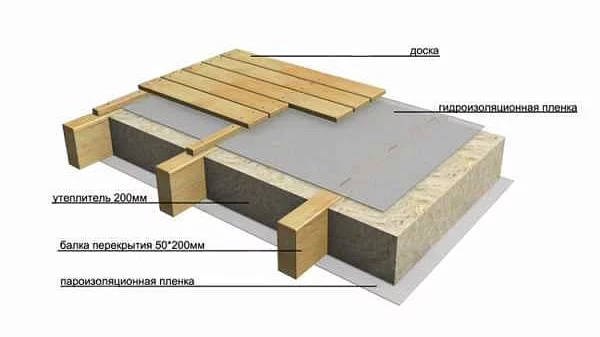

Рисунок: Схема устройства перекрытия по деревянной балке.
Основными конструктивными элементами перекрытия являются:?

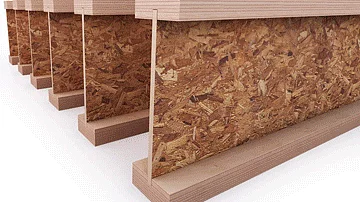

Рисунок: Деревянная двутавровая балка.

Двутавровая балка состоит из стойки и двух полок, изготавливаемые из столярного леса. Все три элемента балки соединяются между собой двойным шипом с помощью специального пресса и водостойкого клея. В качестве материала для стойки чаще использовать OSB плиту или фанеру. Полки двутавровой балки выполняются из сруба хвойных пород, отлично подойдет лиственница, которая увеличивает свои прочностные свойства при намокании, засчет содержания особой смолы в структуре дерева, которая придает уникальные свойства.

При монтаже перекрытия в выборе клея лучше ориентироваться на состав, чем меньше токсичных веществ в составе клея, тем лучше.

Жесткость в перекрытии создается обшивкой, которую устраивают между балками. В качестве обшивки могут выступать OSB плиты. Элементы конструкции склеивают между собой с помощью специального клея для элементов из дерева, которые выдерживают большие нагрузки.

Как правило в качестве утеплителя выступают плиты из минеральной ваты и пенополистирола, которые укладывают между балками. Возможно использовать полиуретан. В таком случае он обеспечивает звукоизолирующие свойства конструкции. Минеральная вата Выступает в качестве шумопоглотителя. Этот материал, во-первых, не горючий, а во-вторых, более экологичный.

Порядок монтажа перекрытия по деревянным балкам:

1)сначала монтируются деревянные балки.

В кирпичных и монолитных зданиях балки закладываются в «гнездовые» стены, которые оставляют при заливке или кладке стеновой конструкции. При устройстве в кирпичных стенах учитывается размер балки перекрытия. В рубленных стенах балки крепятся двумя способами:

— подвесным методом с помощью металлических уголков, кронштейнов и уголков. Вес балки и нагрузки действующие на балку воспринимаются крепежными элементами. Такой метод широко используют в частном домостроении.

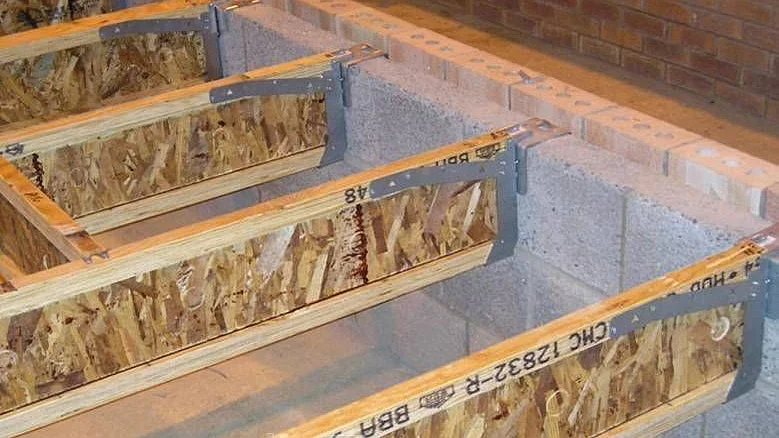

Рисунок: Крепление балки подвесным методом.

— методом фиксации в несущей конструкции, путем спиливания торцов балки под углом 60 градусов, затем торцы балки зачищаются и покрываются водоотталкивающим слоем. Балка вставляется в несущую конструкцию на глубину 15-20 см, предварительно разместив в стене утеплитель и оставив зазор 2-2,5 см для обеспечения воздухообмена. Устанавливают крепежные элементы.

Рисунок: Крепление двутавровой балки к стене.

2)крепятся доски на нижний слой балок;

3) укладывается утеплитель и пароизоляция;

4)затем укладываются доски верхнего слоя перекрытия.

Перед монтажом перекрытия в ходе проектирования подбираются размеры сечения двутавров, определяется несущая способность с учетом действия всевозможных нагрузок и подбираются соответствующие опоры и крепления.

Этапы работ по укладке плит на фундамент

Завершающим этапом работ, связанных с возведением фундаментного основания, считается укладка плит перекрытия на фундамент. Мероприятия выполняются поэтапно, с использованием спецтехники. Правильно выполненный монтаж гарантирует прочность и надежность опорного основания для строящегося объекта. Этим способом строительные работы выполняются быстрее, чем заливка раствора в опалубку.

Технология укладки плит

Не всякому малоопытному специалисту известно, как правильно укладывать плиты перекрытия. Изначально операция кажется простой, но определенные нюансы все же имеются.

Монтаж плит на фундамент подразумевает серьезный этап строительства.

Следует знать, что разграничить цоколь и жилые помещения возможно разными способами проведения устройства перекрытия:

• заливается цельная плита по арматурному каркасу. Необходимо установить опалубку, разместить внутри решетку из арматурных прутьев и залить все раствором. Перекрытие получается прочным, но обходится дорого с финансовой точки зрения;
• перекрытие устраивается из плит, изготовленных в заводских условиях. Элементы выставляются подъемным краном. Во время монтажных работ необходимо контролировать горизонтальное расположение плит и заделывать шовные участки.

Сборные конструкции отличаются хорошей прочностью и применяются чаще, чем монолит. Стремясь разумно сэкономить и ускорить процесс выполнения работ, по фундаменту устраивают перекрытия из пустотных, шатровых либо цельных плит.

Здесь следует отметить характерные различия:

• панели полые быстро различаются по внутренним полостям, располагаемым продольно, и имеющим круглые либо овальные формы. Вес таких плит меньше, они не создают сильное нагрузочное воздействие на фундаментное основание. За счет имеющихся внутренних полостей, плиты прекрасно защищают помещение от посторонних шумов, отличаются неплохим теплоизоляционным показателем;
• шатровую плиту узнают по П-образному сечению и усиливающим ребрам, расположенным параллельно. Именно они придают конструкции дополнительную жесткость, увеличивают показатель прочности, дают возможность панелям переносить значительные нагрузки. Отличительной особенностью таких плит считается устойчивость к деформационным воздействиям;
• сплошная плита полостей внутри не имеет, и это легко установить, взглянув на ее торцовый участок. Цельная плита имеет большой вес, укладка ее выполняется на усиленное основание. Конструкция плиты имеет проволочный усиливающий каркас, за счет чего изделие отличается неплохой прочностью. А вот теплопроводность такого перекрытия увеличивается.

Решив устроить перекрытие, следует разобраться, как правильно уложить плиты на фундаментную поверхность. От соблюдения условий монтажа зависит жесткость и надежность здания.

Необходимо в полном объеме изучить технологические особенности монтажных приемов, и в первую очередь – на ряд нюансов:

• высотные перепады не допускаются. Если отклонение превышает пять сантиметров, поверхность выравнивается растворной смесью;
• опорная поверхность должна иметь соответствующую величину, зависящую от материалов, из которых возведены стены. Для кирпича этот параметр составляет 12.5 см, для железобетона – 6 см.
• перекрытие из сборных плит должно иметь надежное крепление. Панели фиксируются анкерами либо соединяются с использованием строповочных проушин;
• необходим раствор соответствующей консистенции. Используется смесь из песка и цемента, просеянная от камней, которые способны при установке плит создавать перекосы;
• rогда проектируется фундамент под укладку плит перекрытия, учитывается их стандартная длина.

Нормативными документами определены правила укладки плит с применением различных способов:

• панели торцовыми участками опираются на две фундаментные плоскости, расположенные параллельно;
• изделия укладываются на контур формы «П», образованный торцами фундамента.

Этапы проведения работ

Рассмотрим, как правильно положить на фундаментную основу плиты перекрытия.

Подготовка

Опорная поверхность фундамента предварительно очищается от застывшего раствора, грязи и наплывов бетонной смеси. При укладке первой плиты строителям потребуется использовать стремянки, лестницы либо леса, установленные в подвале. При укладке плит по мелко заглубленной фундаментной ленте в подобных приспособлениях нужды нет.

До того, как начать класть плиты, проверяют качество гидроизоляционного слоя верхних граней фундаментной основы. Слои из пленочных или рулонных материалов должны быть непрерывными, представляя собой продолжение вертикальной изоляции стен.

Одновременно готовится раствор в количестве двух – шести ведер на каждую плиту с учетом ее ширины. Можно заказать растворную смесь соответствующей прочности на заводе. Растворную постель выкладывают под одну или несколько плит, учитывая следующие факторы:

• температурный режим. На сильном морозе смесь замерзает, при жарких температурах сохнет, быстро теряя свои свойства;
• соответствующий опыт строителей – специалисты устраивают постель из раствора сразу под несколько плит.

Рабочей поверхностью плиты считается ее низ, так что снизу должен находиться один рабочий с уровнем, чтобы контролировать правильное опирание плиты перекрытия на фундамент по горизонтали.

Монтаж

Процесс укладки плит начинается с угла. Ближе остальных расположенного по отношению к крану, или от стены, имеющей вентиляционный канал. Подача плит ведется с машины, которая их привезла, строповку выполняют два человека.

В технологических картах предусмотрено, как укладывать на фундаментную основу плиты и не тратить на это лишнее время:

• строповку выполняют за специальные петли, используя крюки или специальные приспособления для захвата грузов;
• когда изделие подается на место укладки, рабочие должны находиться на безопасном удалении, разворачивая плиту в проектное положение на весу, пользуясь баграми;
• в растворную постель утапливают арматуру по центру опорной поверхности, выдерживая три сантиметра от края для железобетонной основы, и шесть – для кирпичной кладки. Плиту выравнивают, плавно укладывают, оставляя стропы в натянутом положении.

В случае необходимости железобетонную плиту корректируют по оси стены. После этого стропы ослабляются, снизу проверяется горизонталь плиты обоих направлениях.

Для выравнивания раствором выполняется подъем плиты з все крепежные петли, чтобы не смесить ее и не выдавить растворную смесь при частичном поднятии.

Крепление к основанию

Выполняется это стальными связями, установленными между плитами. Для повышения прочности всей конструкции крепят связи к строповочным проушинам.

Можно применить крепления анкерами, которые фиксируют плиты к фундаментной поверхности. Показатель устойчивости сборного перекрытия при этом повышается.

Надежность сборки перекрытия полностью зависит от правильности крепления каждого элемента.

Соединение плит между собой

Схемы анкеровки плит могут быть разными:

• когда крайние плиты перекрытия ложатся на фундамент, выполняется обвязка по диагонали, для чего используется проволока толщиной в три – пять миллиметров;

• панели могут соединяться П-образной перемычкой, изготовленной из гладкого арматурного прута, сечение которого составляет один сантиметр;
• для устройства продольной связи на несущую стену укладывают стальные гладкие прутья сантиметровой толщины.

Горизонтальное перекрытие из сборных плит получает дополнительную жесткость, соединяется со стенами.

Армирование

Для конструкции перекрытия, выложенной из отдельных плит, армирование применяется с целью придания дополнительной жесткости, устойчивости и защиты от появления трещин.

Выполняют его разными способами:

• по всему периметру бетонного основания устраивается пояс с арматурным каркасом;
• по площади всего перекрытия закладывают арматурную сетку и заливают стяжку.

Армирование проводится после выполнения необходимых расчетов, определяющих схему усиления. Усиленное арматурными прутами перекрытие обладает надежностью и длительным эксплуатационным периодом.

Герметизация

Чтобы минимизировать тепловые потери, щелевые участки между плитами перекрытия следует заделать. Вариант герметизации определяется по величине швов:

• незначительные зазорные участки, образованные боковыми плоскостями панелей, заливаются растворной смесью или бетонируются;
• большие пространства закладываются блочными или кирпичными камнями, цементируются.

Для значительных пустот технологией предусмотрена установка опалубочной системы. Эти работы проводятся сразу после укладки плит.

Теплоизоляция

По торцам плит крепится теплоизоляционный материал, предотвращающий образование мостиков холода. Опасность их в том, что в местах опираний скапливается конденсат, появляется плесень, понижается тепловая защита объекта, нарушается температурный режим и уровень влажности.

Теплоизоляцию можно выполнять минеральной ватой или пенопластом, завернутыми в полиэтилен, пенополистиролом экструдированным.

Использовать полиэтилен необходимо, чтобы в утеплительный материал не попадала вода, способная снизить теплотехнические возможности.
