В нашей стране распашные ворота являются самым распространённым вариантом. Их конструкция является достаточно простой и при этом надежной. Однако стоит учитывать важный нюанс: если не зафиксировать створки в открытом состоянии, сильный порыв ветра может их закрыть. Если рядом стоит автомобиль, это может привести к образованию вмятины, а если на пути окажется человек, он может получить серьезную травму.
- Упор-фиксатор обеспечивает дополнительную защиту ворот от ветровых нагрузок.
- Установка упоров значительно уменьшает риск повреждения ворот в условиях сильного ветра.
- Фиксаторы подходят для различных типов ворот, включая гаражные и садовые.
- Простота монтажа и использования позволяет любому владельцу быстро установить устройство.
- Применение упоров способствует увеличению срока службы ворот и уменьшению затрат на ремонт.
Поэтому конструкция ворот должна включать в себя фиксатор. Эти устройства могут быть разнообразными: от простых крючков, которые можно приварить к створкам, до электромеханических или магнитных механизмов.
Механический воротный стопор: виды
Механические стопоры или фиксаторы для ворот являются одними из самых бюджетных и простых решений. Их популярность объясняется не только низкой стоимостью, но и тем, что у них практически нечему ломаться — они состоят всего из нескольких металлических деталей. Металл, конечно, не вечен, но если произойдет поломка, заменить деталь можно довольно быстро.
Все работы по установке и замене можно выполнить самостоятельно, используя лишь базовые инструменты.
Проще простого — крючок на створках и ответные петли

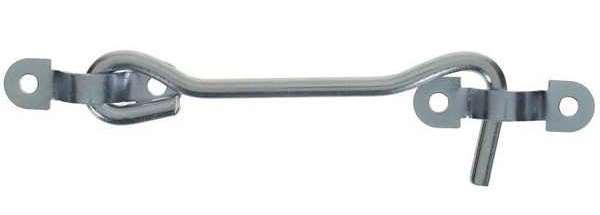

Самый доступный способ зафиксировать распашные ворота в открытом положении — это металлический крючок, напоминающий дверной. Необходимо установить петли или скобы на уровне земли в стене или на столбе, за которые будет цепляться этот крючок.
Это, пожалуй, самый дешевый и простой метод закрепления открытых распашных ворот, который можно применять на любой высоте. Оптимально, если крючок будет на уровне пояса — это обеспечит надежное удержание створки и облегчит процесс фиксации и освобождения.
Однако есть и минусы. Например, не всегда есть подходящие места для установки петель — не у всех ворот имеются столбы или стены. Можно, конечно, забетонировать или вбить петлю в бетонную или грунтовую площадку перед въездом, а крючок закрепить внизу, за нижней частью створки. Но в таком случае может возникнуть необходимость «откапывать» петлю, что бывает сложно.
При выборе упора-фиксатора для ворот важно учитывать несколько ключевых моментов. Во-первых, необходимо определить тип ворот: распашные, откатные или секционные. Каждый из этих типов требует своего индивидуального подхода к выбору упора. Я рекомендую обратить внимание на материалы – металлические варианты обеспечивают долговечность и надежность, в то время как пластиковые могут быть более легкими, но менее устойчивыми к нагрузкам и внешним воздействиям.
Если вы решили сделать упор-фиксатор своими руками, в первую очередь стоит подобрать подходящие материалы и инструменты. Я обычно использую металлические уголки или трубу, которые закрепляются в нужной позиции. Не забудьте про антикоррозийную обработку, если планируете устанавливать упор на улице. Стандартная высота упора составляет около 10-15 см, но ее можно регулировать в зависимости от особенностей ваших ворот и их конструкции.
Важно также учитывать установку и эксплуатацию. Я рекомендую делать упор под углом, чтобы избежать блокирования механизма ворот. Убедитесь, что упор-фиксатор легко снимается и устанавливается, чтобы при необходимости его можно было быстро убрать. Регулярная проверка состояния упора поможет избежать нежелательных поломок и продлит срок службы ворот в целом.
Особенно в дождливую погоду или зимой, когда нужно искать под снегом. Второй нюанс — фиксация может потребовать наклона, что не всегда удобно.
Если вам пришлась по душе идея с крючком, но вы хотите большего уровня надежности, можно подумать о стяжках. Они имеют петлю с одной стороны и крюк с другой, и их преимущество в том, что легко можно подстроить под нужную длину или высоту.
Существует также еще вариант установки крюка для фиксации створок в открытом положении — его можно закрепить в верхней части створки (смотрите схему на рисунке выше). Это можно сделать на петле или с помощью металлического уголка. Ответную часть уголка с отверстиями закрепляют на воротной раме так, чтобы одна из полочек была свободной и находилась чуть выше края рамы.
В этой свободной полочке можно просверлить отверстия под крючок. Перемещая крючок, вы сможете регулировать угол открытия створки. Чем дольше ответный уголок, тем больше положений может занимать воротная створка. Ту же конструкцию можно применять как ограничитель открывания створок.
Простой упор для ворот: две петли и засов, подпружиненный вертикальный засов
Для фиксации лёгких створок или калиток существует простое устройство, состоящее из двух петель и металлического прута. Здесь всё просто — выберите способ и уровень для крепления петель. На одну сторону стержня нужно приварить упор — поперечину или шарик. Работа выполняется элементарно: совмещаете петли и вставляете фиксатор.
Всё, фиксатор для ворот готов к использованию.
Второй вариант, представленный на правом фото выше, отлично подходит для конструкций с металлическим каркасом. Для этого потребуется приварить дополнительную планку на расстоянии 20-30 см от одной из сторон рамы. Затем сверлите отверстия, через которые будет проходить стержень. Длина металлического стержня для пружинного упора должна быть примерно в 2,5 раза больше, чем расстояние между поперечинами. Также необходима пружина, длина которой равна расстоянию между поперечинами.
Сборка упора для ворот производится на месте. Верхнюю часть стержня нужно согнуть под небольшим углом. Для этого потребуется сварка и небольшой кусок металла для стопора. Также понадобятся две шайбы. Стержень вставляется в первое верхнее отверстие.
Снизу надеваются шайбы, затем протягивается пружина, затем ещё одна шайба, и конец стержня пропускается через нижнее отверстие. Длину нужно отрегулировать так, чтобы можно было заблокировать створку. Это также потребует примерки на месте. В заключение необходимо приварить небольшой кусок металла выше края верхней поперечины, и упор для ворот будет готов.
Если сварка недоступна, можно использовать болт. В стержне возможно просверлить отверстие, нарезать резьбу и вкрутить болт. Также можно заменить стержень на трубку. В этом случае следует просверлить в установленном месте сквозное отверстие, вставить болт и с другой стороны накрутить гайку.
Рекомендуется использовать фиксатор резьбовых соединений для надежной фиксации гайки на болту.
Вертикальный засов для ворот
Другой простой способ фиксации ворот в открытом и закрытом положении — это использование обычного или подпружиненного засов. Только его устанавливают вертикально, штырем вниз, а в землю или площадку вбивают или бетонируют ответную трубку. Она должна быть большей по диаметру, чем стержень затвора.
И больше, как минимум, на половину.
Недостатки таких упоров остаются прежними: для того чтобы опустить засов, нужно попасть в трубку, которая может быть засыпана снегом, замаскирована грязью или скрыта в траве. Чтобы «раскопать» её, нужно наклониться, как и для фиксации ворот. Придётся ещё раз согнуться, чтобы освободить засов и закрыть ворота. В целом, это бюджетный вариант, но не слишком удобный.
Уловитель-защелка для створки распашных ворот или калитки
Более сложная модель с пружиной избавляет от лишних наклонов. Такой упор для ворот иногда называют «уловителем», потому что он действительно «ловит» створку и фиксирует её. В продаже есть готовые варианты, такие как Gah Alberts (на фото ниже).
Эти устройства бывают как в вертикальном (напольном), так и горизонтальном (для установки на стену или столб) вариантах.
Уголок-петля с отверстием для крюка уловителя крепится на нижней части створки, а сам уловитель — на стене или площадке перед воротами. При открывании ворот уголок приподнимает подвижный крючок, который имеет округлую форму, обеспечивая плавное движение.
Когда створка открывается на достаточный угол, петля уходит за пределы крюка, и он, опускаясь, захватывает петлю, не позволяя створке закрываться. Чтобы освободить створку, необходимо нажать ногой на «кнопку», что поднимет крючок и откроет защелку.
Самодельный подпружиненный фиксатор-уловитель
Удобный уловитель можно изготовить самостоятельно — конструкция довольно проста. Понадобится кусок профильной (квадратной) трубы, металлическая полоса, пружина. Лучше всего иметь сварочный аппарат, хотя всё можно сделать и на болтовых соединениях.
Стойка делается из профильной трубы, причем сечение трубы должно увеличиваться с увеличением веса створки. В приведённом на фото варианте упор просто забивается в грунт, но возможно изготовить версию для крепления к бетонной площадке или стене. При производстве важно правильно установить высоту, на которой будет крепиться подвижная поперечина. Её верхний край должен находиться на 1 см ниже верхнего края «улавливаемой» створки.
Особенности изготовления
Длина пластины-уловителя может быть выбрана произвольно, однако не стоит делать её слишком короткой, чтобы избежать жесткого хода.
Имейте в виду, что уловительная пластина может быть установлена как горизонтально (смотрите фото выше), так и вертикально (показано на чертеже выше).
Если пластина расположена горизонтально, с одной стороны заготовки, под небольшим углом, необходимо приварить кусок такой же полосы длиной около 10 см. Этот элемент будет служить для захвата и фиксации створки. Важно учесть, что после тестирования возможно потребуется изменить длину этого отрезка — увеличить или, что чаще встречается, уменьшить.
На противоположной стороне уловительной пластины, ближе к краю, следует просверлить отверстие для крепления пружины. Длину и силу пружины выбираете «на месте». От ее характеристик зависит эффективность и жесткость работы всей конструкции. Степень жесткости также можно регулировать, изменяя положение крепления пружины на поперечине, поэтому рекомендуется заранее просверлить несколько отверстий.
Таким образом, в процессе испытания вы сможете подобрать нужный «режим» захвата.
Пружину можно крепить к вертикальной стойке различными способами. Подходят все методы; выбор зависит от характеристик самой пружины.
Теперь необходимо собрать конструкцию. В стойке нужно сделать вертикальный коридор для установки поперечины. Высота пропила должна составлять в 2,5 раза больше ширины поперечины, а ширина — примерно в 1,5 раза больше её толщины. В центре разреза создайте отверстие для установки болта, который будет выполнять функцию оси вращения.
Процесс сборки займет всего несколько минут.
Главное — правильно зафиксировать пружину.
Откидной упор для гаражных ворот: простая эффективная конструкция
В гараже в первую очередь заботятся о функциональности, а не о привлекательном внешнем виде. Самым простым и эффективным способом фиксации створки ворот является использование упора из подручных материалов. Обычно его изготавливают из металлической полосы, трубки или профильной трубы малых размеров. Иногда применяют уголок с небольшими полками. Чтобы упор надежно фиксировал створку и не сдвигался под воздействием ветра, его край необходимо заточить.
Крепление можно выполнить как к самой створке (первое и третье фото выше), так и к раме ворот (центральное фото выше). Также потребуется пружина (возможно, установите две — по обеим сторонам упора), которая будет удерживать устройство в рабочем или «закрытом» состоянии. Выбор места крепления пружины желательно продумать заранее. Здесь важно найти баланс между легкостью откидывания упора и достаточной жесткостью, чтобы ворота не сдвигались. Как видно, конструкция достаточно проста и ее хорошо видно на фотографиях.
Ограничитель для ворот
Распашные ворота могут открываться под значительным углом. Конкретный угол открытия зависит от петель и способа их установки. Однако такая возможность не всегда оказывается полезной. Сильно толкнув створку, можно повредить окружающие предметы: стены, автомобили, а также причинить травмы людям и животным.
Для удобного использования остается достаточно, чтобы створки открывались на 90°, или немного больше. Чтобы избежать слишком широкого открытия ворот, применяется ограничитель. Иногда его называют ограничителем хода или движения ворот, боковым упором или ограничителем.
Воротные ограничители хода
В самом простом варианте угол открытия ворот можно ограничить с помощью колышка или металлического стержня, вбитого в землю. На стержень удобно натянуть кусок резинового шланга. Это недорогие решения, хотя они не отличаются эстетикой. Более привлекательные варианты можно приобрести в магазине.
На «железных» рынках и в магазинах представлены различные конструкции воротных ограничителей.
Как правило, это металлическая пластина с отверстиями для крепежа, на которой установлены резиновые цилиндры. Существуют ограничители для установки как на вертикальных, так и на горизонтальных поверхностях.
Конструкции очень простые. Если у вас есть опыт работы со сваркой, можно создать аналогичное устройство самостоятельно. Проблема может возникнуть при поиске подходящих резинок, но такие детали можно купить отдельно под названием «ограничители хода для откатных ворот». Изменив конструкцию, можно обойтись и без цилиндров.
Для этого нужно сделать платформу ограничителя в нужной плоскости. На неё потом можно наклеить несколько слоев прочной резины. Это окажет схожий эффект.
Ограничители для фиксации в закрытом состоянии
С тем же названием существует и другая категория устройств, предназначенных для ограничения распашных ворот в закрытом положении. Их используют обычно для въездных ворот без порога, а также для калиток.
Чтобы закрытые створки не находились в подвешенном состоянии, в месте их остановки устанавливаются специальные подставки, на которые они опираются. Это помогает снять лишнее напряжение с петель и повысить стабильность конструкции под воздействием ветра.
Специалисты часто называют такой стопор центральным или срединным, а те, которые находятся по бокам, — боковыми. Они могут различаться по высоте, ширине и форме. Размеры указываются в сантиметрах, а высота самого упора в самой высокой точке составляет около 4-6 см, поэтому створки должны быть установлены максимально точно.
Можно ли сделать что-то подобное самостоятельно? Конечно, да! В самом простом варианте можно закрепить металлический уголок на небольшой платформе. Однако он слишком «высокий», что может привести к травмам. Можно собрать самодельный упор для ворот из металлических пластинок разного размера.
Собрать можно при помощи сварки или с использованием болтов.
Вопросы по теме
Как упор-фиксатор может предотвратить повреждение ворот в сильный ветер?
Упор-фиксатор фиксирует ворота в открытом или закрытом положении, уменьшая их подвижность. Это особенно важно при сильных порывах ветра, когда ворота могут «играть» и получить повреждения: от царапин до поломки петель. Правильный выбор и установка фиксатора помогут защитить ворота, увеличивая их долговечность и снижая риск неожиданных поломок.
Существуют ли альтернативы упору-фиксатору для защиты ворот от ветра?
Да, существуют альтернативные методы, такие как применение дополнительной системы замков или магнита, удерживающего ворота в заданном положении. Также можно использовать антиветровые зажимы, которые прижимают ворота к каркасу, снижая их подвижность. Однако упор-фиксатор часто оказывается более надежным и простым в использовании решением, так как минимизирует необходимость в дополнительных механизмах или постоянной проверке состояния ворот.
Как выбирать упор-фиксатор для ворот в зависимости от климатических условий региона?
При выборе упора-фиксатора важно учитывать силу ветра, характер и частоту его порывов, а также тип ворот. Для регионов с сильными ветрами подойдут более массивные и прочные фиксаторы, способные выдержать нагрузку. Также стоит обратить внимание на материалы: коррозионностойкие метизы и лакокрасочные покрытия значительно увеличат срок службы фиксатора. Наконец, стоит учесть легкость открытия и закрытия ворот, чтобы фиксатор не усложнял их эксплуатацию в спокойную погоду.
