Свайный фундамент с обвязкой: особенности и преимущества

Свайный фундамент с обвязкой брусом представляет собой конструкцию, состоящую из забитых или вбитых в грунт свай, которые служат опорой для верхней части здания. Сваи принимают на себя нагрузку и передают её на прочные слои грунта, что особенно полезно для участков с нестабильными или слабонесущими основаниями.

Обвязка брусом соединяет верхние концы свай, создавая прочный каркас, который равномерно распределяет нагрузку от строения. Такой тип фундамента обеспечивает надежность и столь необходимые защитные функции, позволяя избежать осадки и деформаций при эксплуатации здания.

Возведение фундамента на забивных ж/б сваях с обвязкой из бруса

Как известно, устойчивость и надежность любой постройки практически полностью зависит от фундамента. Именно тип выбранного фундамента во многом определяет не только поведение конструкции с течением времени, но и ее долговечность в целом. При постройке частного домовладения владельцы нередко сталкиваются с тем, что грунт на их участке имеет ряд особенностей, при наличии которых большинство видов оснований попросту не смогут обеспечить достаточную устойчивость к нагрузкам. Оптимальным вариантом выхода из подобной ситуации является возведение фундамента на забивных железобетонных сваях с применением ростверка из бруса.

Универсальным основанием в современном строительстве считается фундамент на забивных железобетонных сваях, поскольку он позволяет осуществлять возведение построек даже на самом нестабильном и ненадежном грунте, обеспечивая при этом необходимую степень устойчивости и надежности. Важным преимуществом в сравнении с другими видами фундаментов являются короткие сроки монтажа, позволяющие создать свайный фундамент за 2 – 3 дня. Стяжка фундамента брусом представляет собой заключительный этап формирования фундамента, в результате которого получается единая отличающаяся крайне высокой степенью прочности конструкция, которую принято называть обвязкой или ростверком. При этом следует отметить, что наличие ростверка обязательно, когда высота свай превышает уровень грунта более чем на 0,6 м.

Основная функция обвязки сводится к равномерному распределению нагрузки здания между опорами, и именно на нее в первую очередь влияют негативные факторы окружающей среды. Для того, чтобы обеспечить необходимую в данных условиях устойчивость и прочность строения, опоры должны сохранять свое положение на протяжении многих лет. Именно выполнение данных условий требует обвязки фундамента.

Иногда встречаются случаи, когда необходимости в выполнении стяжки нет. Особенности конструкции строения могут предусматривать в качестве стяжки основание строения, установленного на фундамент. Однако, такой подход при строительстве может быть реализован лишь в тех случаях, когда лаги пола находятся на несколько уровней выше.

При осуществлении обвязки применяются такие материалы, как швеллер, брус или доска. Однако, именно получаемый при помощи высокотехнологичной обрезки древесных стволов брус, сечение которого остается неизменным по всей длине, является наиболее популярным материалом. Существенное значение при изготовлении бруса имеет выбор породы дерева. Так, например, хвойные породы древесины имеют ряд преимуществ, среди которых можно выделить наиболее важные:

• продолжительность срока эксплуатации;
• устойчивость к воздействию влаги;
• высокая прочность;
• сравнительно невысокая стоимость.

В качестве материала для обвязки может быть использован клееный брус. Для изготовления балок отбирают хорошо просушенные отборные доски, прочность которых не вызывает сомнений. Заготовки из клееного бруса имеют значительное преимущество в прочности. Кроме того, они гораздо удобней в работе, так как заготовки имеют точные размеры и заранее предусмотренные выступы и пазы.

Какой бы материал не применялся при возведении стяжки фундамента, в обязательном порядке необходимо осуществлять внешний осмотр деталей. Наличие каких-либо трещин или сколов не допустимо.

ОСОБЕННОСТИ ЗАГОТОВКИ БРУСА ДЛЯ СВЯЗКИ ФУНДАМЕНТА НА ЗАБИВНЫХ ЖЕЛЕЗОБЕТОННЫХ СВАЯХ

Соблюдение технологических требований – обязательное условие на любом этапе строительства здания, важность которого сложно переоценить. При возведении фундамента значимость технологических особенностей существенно возрастает. Предварительная подготовка бруса включает в себя следующие обязательные мероприятия:

1. Просушка материала. Как и в любых других работах с древесиной, перед изготовлением бруса материал необходимо хорошо просушить. В противном случае возникает угроза того, что с течением времени брус рассохнется, в нем образуются щели и трещины – как следствие, прочность связки существенно снизится.
2. Определение угловых элементов связки и подготовка пропилов для замковых соединений.
3. Обработка антисептиком. Данная процедура служит для предотвращения загнивания древесины, возникновения грибка и препятствует появлению вредных насекомых.
4. Обработка антипиреном. Эта обязательная процедура повышает огнеустойчивость стяжки и препятствует возгоранию. Ее значимость повышается, когда заготовки для ростверка изготавливаются из хвойных пород, поскольку в их состав входят различные горючие смолы.

ОСНОВНЫЕ ЭТАПЫ ВОЗВЕДЕНИЯ ФУНДАМЕНТА НА ЗАБИВНЫХ ЖЕЛЕЗОБЕТОННЫХ СВАЯХ С ОБВЯЗКОЙ БРУСОМ

1. Определение верхнего уровня свай. Фундамент в горизонтальной плоскости должен быть одинаков на всех участках, поэтому торцы свай следует разместить на одинаковом уровне. Сваи, выступающие за границы установленного уровня, следует утопить глубже в грунт, либо подрезать. Опоры, оказавшиеся ниже уровня – нарастить с помощью специальных прокладок;
2. Гидроизоляция свай. Работа по гидроизоляции сводится к монтажу специальных прокладок на торцах опор из рубероида, толи или битума;
3. Определение внешних углов ростверка и проверка точности их размеров;
4. Выполнение первого угла обвязки, при этом в места соединения брусьев укладывается специальная лента;
5. Последовательно возводят всю конструкцию обвязки, соединяя детали каким-либо наиболее подходящим способом – используя металлические скобы, хомуты или резьбовые соединения;
6. После завершения монтажа следует повторно осуществить замеры и убедиться в том, что все углы прямые, а получившаяся конструкция идеально ровная, относительно горизонтальной плоскости;
7. Когда весь брус уложен, а углы и плоскости соответствуют требованиям, его следует закрепить. В качестве средства крепления можно использовать специальные болты-анкеры или саморезы. Применение болтов требует выполнения дополнительных работ по изготовлению отверстий в сваях и балках. Крепление при помощи саморезов экономит время и силы;
8. Когда конструкция надежно закреплена, подготавливают пазы для последующего монтажа лаг и перегородочных балок;
9. Завершающим этапом монтажа стяжки является ее общая гидроизоляция.

ДВОЙНАЯ СВЯЗКА БРУСОМ ФУНДАМЕНТА НА ЗАБИВНЫХ ЖЕЛЕЗОБЕТОННЫХ СВАЯХ

В тех случаях, когда грунт отличается особенной неустойчивостью и есть необходимость обеспечить более высокую степень надежность и придать строению дополнительный запас прочности, используют двойную связку фундамента. Такой подход в строительстве имеет ряд нюансов и преимуществ, вместе с тем он более затратен:

• Постройка более теплая;
• Значительно больший запас прочности, относительно обычной обвязки, в том числе за счет отсутствия пропилов и пазов для лаг и балок;
• Поскольку лаги не закреплены в основании, при необходимости их довольно легко извлечь и заменить;
• При сборке первого уровня стяжки руководствуются общими принципами методики и используют материал, сечение которого составляет 200×200 миллиметров. Второй уровень монтируют из элементов сечением 150×100 миллиметров, устанавливая их торцом. При возведении второго уровня выполняются пропилы для брусьев.
• При формировании второго уровня стяжки необходимо следовать принципу, в соответствие с которым места соединения первого уровня должны перекрываться, при этом углы рекомендуется соединять в прямой срез.

При установке фундамента на сваях необходим постоянный обязательный контроль положения углов на всех этапах монтажа. Одним из приемов, позволяющих осуществлять контроль углов, является замер диагоналей конструкции.

РОСТВЕРК ИЗ БРУСА – ЭТО ГАРАНТИЯ УСТОЙЧИВОСТИ ЛЮБОГО СТРОЕНИЯ

Использование обвязки из бруса обеспечивает надежность любой возводимой конструкции, будь то большой дом или скромное подсобное помещение. В условиях сложного грунта обвязка фундамента на забивных железобетонных сваях брусом представляет собой наиболее распространенный и эффективный способ крепления столбов.

Мы предлагаем оказать услуги по возведению фундамента на забивных железобетонных сваях под ключ в полном соответствие с технологическими нормами и требованиями. При осуществлении работ, наши специалисты используют только самые качественные материалы, надежность которых проверена не только временем, но и многими реализованными проектами.

Сотрудничая с нашей компанией, Вы получаете надежного подрядчика с многолетним опытом, оказывающего качественные услуги в кратчайшие сроки. Мы в свою очередь получаем еще один успешно реализованный проект, подтверждающий наш авторитет на рынке строительных услуг.

Обвязка свайно-винтового фундамента брусом

Свайный фундамент имеет множество преимуществ перед традиционными видами монолитного основания – это экономичность, надежность и быстрота монтажа. Чтобы такой тип основания мог эффективно использоваться в течение многих лет, необходимо грамотно подойти к процессу установки. В частности, уделить внимание правильному выбору опор, соблюдению технологии монтажа, а также процессу обвязки свай.

Процедура монтажа ростверка является одним из способов, позволяющих обеспечить долговечность фундамента. Она не слишком сильно влияет на срок и скорость установки, но позволяет получить основание с повышенной устойчивостью и равномерно распределенной нагрузкой.

Назначение обвязки

Обвязкой свайного фундамента является процесс объединения свай в единую конструкцию с помощью различных технологий и материалов. Данная процедура помогает решить сразу несколько задач:

• повысить устойчивость конструкции;
• обеспечить равномерное распределение веса будущей постройки;
• создать удобную площадку для дальнейшего строительства;
• обеспечить дополнительный слой изоляции между зданием и почвой.

Существует несколько популярных материалов обвязки. Среди них выделяют железобетон, а также металлический двутавр, швеллер, уголок. Выбор того или иного вида зависит от разных факторов.

Обычно учитывается размер бюджета: процедура монтажа железобетонного ростверка является самой дорогостоящей, на втором месте по цене идут металлические конструкции, а более доступным вариантом считается дерево. Также необходимо принимать во внимание технические особенности дома и общий вес конструкции. Чем она тяжелее, тем прочнее потребуется материал.

Для деревянных домов или легких построек оптимальным решением будет использование бруса. К главным преимуществам такого материала можно отнести простоту установки, универсальность и доступную стоимость. При грамотном подходе к обработке и монтажу он не будет уступать по прочностным характеристикам металлу или железобетону.

Особенности процедуры

Дерево подвержено гниению, поэтому очень важно обработать его антисептиком своевременно. Он поможет защитить материал от развития грибка и порчи, обеспечит долгий срок службы готовой конструкции. Еще одной важной особенностью обвязки брусом, является необходимость нанесения на древесину средства для повышения огнеустойчивости. Специалисты отмечают, что оно особенно востребовано при работе с хвойными породами, содержащими в себе большое количество горючих смол.

Чтобы подготовить брус к монтажу, необходимо выпилить специальные угловые элементы для последующего соединения изделий в единую конструкцию. Их тип будет зависеть от особенности соединения бруса в обвязке.

Кроме того, в один из обязательных подготовительных этапов входит обработка самих винтовых опор. К ним должны быть приварены металлические оголовки, создающие удобную площадку для монтажа ростверка.

Важным моментом, о котором не стоит забывать во время выполнения обвязки – прокладка между стыками бруса джутовой ленты. Она обеспечивает дополнительную фиксацию и надежность конструкции, позволяет избежать появления «мостиков холода».

Соединения бруса в обвязке

Для получения цельного ростверка отдельные части бруса необходимо соединить в прочную конструкцию. Фиксация деревянных элементов может выполняться двумя способами: «в пол дерева» или «в лапу». При каждом из вариантов древесина обрабатывается по-разному.

В первом случае сечение выполняется под прямым углом, а размер готового среза соответствует ширине бруса. Для второго способа срез делается под произвольным углом, при расчете его размера строители также ориентируются на ширину доски.

Использование обоих способов предполагает соединение бруса в прочный замок, который при дальнейшем монтаже укрепляется с помощью вспомогательных деталей.

Монтаж ростверка

Первым этапом обвязки свай брусом является подготовка опор. Для этого они выравниваются по одной высоте с помощью уровня и обрезаются специальным инструментом. Когда строители убеждаются в том, что свайные столбы имеют одинаковый размер, на них крепятся с помощью болтов, а позже привариваются металлические оголовки с квадратной площадкой. Они необходимы для создания горизонтальной поверхности, на которую монтируется ростверк.

На втором этапе к работе подготавливается сам материал: рассчитываются длина и размеры бруса, вырезаются пазовые стыки, выбирается способ крепления. Деревянный элемент должен идеально соответствовать размеру стен дома.

После того, как площадка и брус будут подготовлены, наступает этап гидроизоляции. Между металлической основой и брусом прокладывается специальный материал. Это может быть битум с полиэтиленовой пленкой или наиболее часто используемый рубероид.

Во время завершающего этапа происходит укладка балок, их закрепление и фиксация. Рассмотрим этот процесс более подробно.

Последовательность строительства и закрепления обвязки

Когда наступает этап соединения бруса в обвязке, определяется первый внешний угол. Для этого строители берут две смежные балки, которые предварительно состыкованы и выровнены под прямым углом.

Далее выполняются следующие работы:

• Брус укладывают поэтапно, начиная с углов дома. При этом горизонтальность его укладки необходимо контролировать постоянно, чтобы избежать перекосов. Для этого специалисты несколько раз проверяют диагонали еще не закрепленной обвязки.
• После того, как правильность укладки проверена, углы ростверка фиксируются на местах, выполняется проверка боковых и внутренних балок на геометрию. Они не должны иметь отклонений от прямой линии.
• Уложенные балки скрепляют между собой дополнительными металлическими элементами. Для этого используются различные виды метизов – уголки, скобы, специальные детали для ростверка.
• На последнем этапе выполняется укрепление готовой конструкции с помощью «хомутов» или «на резьбу». В первом случае поверх балки накладывается хомут, имеющий П-образную форму, его края спускаются по бокам бруса и крепятся к опоре. При втором способе крепление выполняется с помощью саморезов, которые проходят сквозь балку.

Кроме стандартной технологии установки ростверка, может использоваться способ двойной обвязки. В этом случае поверх первого венца из бруса устанавливается второй. Балка для него имеет меньшее сечение и монтируется торцом.

Такой способ обвязки дает дополнительные преимущества: делает дом более теплым, обеспечивает повышенную надежность конструкции, позволяет эффективнее и быстрее выполнять ремонт при необходимости.

Нужен ли под балки рубероид?

В процессе монтажа можно обойтись без гидроизоляции ростверка, но в таком случае срок службы конструкции может снизиться. Это связано с тем, что на металле конденсируется влага, которая постепенно впитывается в брус и негативно влияет на его состояние.

Чтобы избежать прямого контакта металла и древесины при выполнении обвязки свай брусом используются различные материалы. Самым популярным считается рубероид, по причине его доступности и простоты использования. Достаточно только подготовить листы нужного размера и проложить их в местах соединения двух поверхностей.

Советы и сложности

Выбор материала играет немаловажную роль при монтаже ростверка. Самым лучшим вариантом для обвязки свай считается клееный брус. В отличие от цельного бревна он более легкий, не создает дополнительную нагрузку на фундамент и отличается приемлемой стоимость.

Есть много рекомендаций относительно самостоятельного выполнения работ по обвязке фундамента, но при отсутствии опыта в этом деле есть риск допустить ошибку. Чтобы этого не произошло, лучше доверить решение вопроса специалистам компании «СваиНева».

У нас большой опыт работы, который позволяет делать монтаж фундамента и ростверка на любых объектах. Наши специалисты выполнят предварительную подготовку, подберут сваи нужного диаметра и материал для обвязки. Мы предлагаем выгодные условия и предоставляем гарантии.

Обвязка винтовых свай

Здесь вся информация по обвязке винтовых свай от завода Сваитекс. Ответ на вопрос нужна ли? Описаны все типы и их характеристики, а также множество нюансов полезных для тех, кто будет строить винтовой фундамент.

Брус 150х150, 150х200, 100х100

⏩ Задача. 1️⃣ Брус Придает жесткость полу, и является основой конструкции. 2️⃣ На деревянную обвязку устанавливаются каркасные стены или укладываются бревна. 3️⃣ Она становится основанием для пола и придает ему жесткость.

⏩ Главная особенность. Дерево придает большую жесткость строению. Значительно больше чем например швеллер.

⏩ Какое сечение использовать? Для жилого дома, тем более в 1,5 — 2 этажа мы рекомендуем брать брус 150*200 мм. И укладывать его, так что бы высота была 150 мм. 150 * 150 мм подойдет для менее ответственного сооружения. 100 мм * 100 мм для веранд, беседок, террас.

⏩ Оголовки. Под пиломатериал с шириной 150 мм подходит оголовок 200*200 мм. Для буса 200 мм надо брать площадку 250*250 мм. Пластина должна быть чуть шире бруса или доски (пачки досок) для того, чтобы дерево не висело в воздухе, если винтовая свая отклонится на 1-2 см.

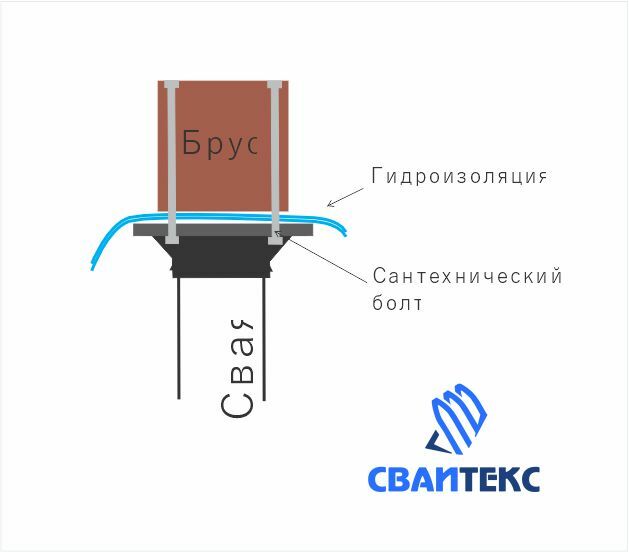

⏩ Как крепится? На сантехнические болты. Либо на саморезы — эконом вариант.

• От точности её подгонки и гладкости поверхности зависит геометрия всей постройки.
• Низ строения находится в самой агрессивной среде и поэтому у него должен быть запас долговечности. Поэтому берите сухой пиломатериал, покрытый антисептиком на производстве.

Доска

Обвязка из досок более жесткая, чем брусовая.Ещё плюс: легче поднимать доски, чем пиломатериал сечением 150*200 мм.Но стоит "под ключ" дороже.Между собой доски крепятся на гвозди.Толщина доски для дома — 50 мм.

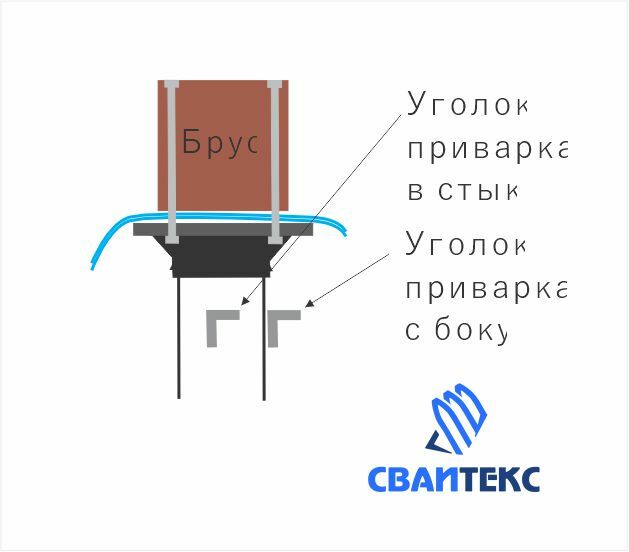

Уголок 50 мм

• Сваитекс использует уголок 50 мм, толщиной 5 мм.
• После приварки он красится черным битумным лаком.

При высоте фундамента до 0,6 метра.

Рекомендуем обвязывать в один ряд уголком для жесткости, чтобы уменьшить вибрацию и связать в точки в единую конструкцию. Оптимально: соединить все опоры, эконом: по периметру.

При высоте фундамента от 0,6 метра.

Уголок приваривается "Крест на крест" или в два ряда – для уменьшения вибрации. Так же есть вариант «ёлочкой», от низа одной сваи к верху. Используется как средний вариант.

Профильная труба

• Обвязка профильной трубой 40*20 мм дает совсем небольшое усиление конструкции. Обычно используется как основа для облицовки фундамента сайдингом или вагонкой.
• Профиль 60*30 мм ближе по свойствам к уголку, но последний более жесткий.

Швеллер

• Всегда можно использовать обвязку швеллером для придания жесткости системе винтовых свай. Соединяет винтовые сваи в единую монолитную систему.
• При высоком винтовом фундаменте. При высоте выше 50 см и тем более 1 метр и выше.
• Швеллер может использоваться отдельно от бруса, для модульных зданий или легких построек.
• На слабых грунтах: болотистых, торфяных.
• Применяется для металлических сооружений.
