Почему варка арматуры недопустима при заливке фундамента

Варка арматуры при заливке фундамента недопустима, так как это может привести к снижению прочности и долговечности конструкции. Высокие температуры, generated во время сварки, изменяют структуру металла, делая его более хрупким и подверженным коррозии, что негативно сказывается на всей системе фундамента.

Кроме того, сварные швы часто оказываются менее устойчивыми, чем цельная арматура, что может привести к возникновению трещин и разрушениям в будущем. Поэтому рекомендуется использовать механические соединения или специальные сварочные технологии, предназначенные для работы с арматурой, чтобы обеспечить надежность и безопасность фундамента.

Можно ли сваривать арматуру для фундамента?

Планируя возведение жилого дома, каждый застройщик мечтает, чтобы он был устойчивым и надежно защищал от невзгод. Для этого следует серьезно подойти к достижению поставленной цели, прилагать усилия, решать множество задач. Иногда возникает вопрос, допускается ли арматуру для фундамента варить. Среди строителей и частных застройщиков идет дискуссия.

Одни уверенно утверждают, что лучше сваривать элементы каркаса, а не вязать. Другие сомневаются, можно ли сваривать арматуру для фундамента. Попробуем разобраться в этом вопросе.

Для чего предназначена арматура в фундаменте

Профессиональный подход к сооружению фундамента гарантирует длительный срок эксплуатации здания. Прочная основа сохраняет целостность, так как устойчива к появлению трещин в результате усадки грунта. Обеспечение прочности фундамента с помощью пространственной рамы – серьезная задача. Важно тщательно продумать конструктивные особенности армированной конструкции, для изготовления которой могут использоваться стальные стержни или металлическая сетка.

Для небольших зданий в качестве фундамента часто используют основание ленточного типа. При условии правильного изготовления оно обеспечивает устойчивость строений на протяжении длительного времени. Нельзя сформировать надежную основу, заливая фундамент бетонной смесью без дополнительного армирования. В этом случае в результате деформации через некоторый промежуток времени он растрескается.

Правильно выполненное армирование позволяет предотвратить преждевременное нарушение целостности основы. Сортамент арматуры при этом определяется расчетным путем.

Применение стальных стержней позволяет:

• значительно повысить прочность фундамента;
• обеспечить равномерное распределение действующих усилий;
• демпфировать реакцию почвы в результате морозного пучения;
• обеспечить длительный срок эксплуатации строения.

Укрепление основания защищает его от появления трещин, вызванных деформацией.

Вязать или варить – применяемые методы соединения прутков

Для повышения прочности оснований зданий применяются различные приемы. При возведении бытовых построек, дачных строений и легких зданий частные застройщики добавляют в бетонный раствор куски металла, обломки стекла и различные строительные отходы. Для легких подсобных строений это допустимо. Однако прочный жилой дом требует надежного усиления фундамента с помощью арматурных прутков или стальной сетки. Они разрезаются на заготовки требуемого размера и помещаются в траншеи.

Для обеспечения повышенной прочности основы прутки объединяются в силовой контур различными методами:

• путем связывания арматурных стержней или фрагментов решетки с помощью вязальной проволоки. Для повышения податливости она обжигается и позволяет быстро зафиксировать элементы рамы с помощью вязального крючка;
• с помощью электросварки. При изготовлении каркасов на промышленных предприятиях может использоваться контактная точечная сварка. В бытовых условиях арматурные прутки сваривают обычным методом.

Каждый из способов фиксации стержней обладает определенными достоинствами и имеет слабые места. Детально проанализируем каждый вариант крепления.

Как вяжут арматурный каркас – способы фиксации прутков

Связывание стальных прутков в металлическую раму осуществляют различными методами. Имеется возможность заказать готовый каркас, собранный с помощью вязальной проволоки на специализированном предприятии. Однако при этом возникают дополнительные расходы, связанные с его доставкой на объект. При небольших объемах строительства это достаточно дорого и нецелесообразно. Несложно самостоятельно изучить методику вязки и своими силами выполнить все работы.

Соблюдайте следующую последовательность операций:

1. Разработайте чертеж или эскиз будущей арматурной решетки.
2. Рассчитайте суммарное количество участков, подлежащих фиксации.
3. Нарежьте отрезки проволоки диаметром 1,2 мм по 30 см каждый.
4. Согните кусок проволоки пополам в виде петли и подведите его к стыку прутков.
5. Захватите вязальным крючком концы проволоки и протяните сквозь петлю.
6. Проверьте плотность охватывания проволокой зоны соединения.
7. Прокрутите рабочее приспособление, обеспечив плотную затяжку деталей.

Применение вязального крючка для фиксации деталей – недорогой способ крепления элементов. Он не предусматривает применение специального инструмента и позволяет выполнить работы с помощью подсобных рабочих.

Для сокращения продолжительности работ и облегчения вязки можно использовать:

• специальный пистолет, который в автоматическом режиме подает проволоку. Работа с ним требует определенной квалификации;
• бытовой электрический инструмент с вращающимся патроном. Вполне подойдет электрическая дрель или шуруповерт, оборудованный насадкой.

Главные достоинства автоматизированных устройств:

• значительное увеличение производительности;
• облегчение фиксации в труднодоступных участках;
• существенное снижение трудоемкости.

Освоив технологию ручной вязки, можно своими силами выполнить работы по фиксации элементов арматурного каркаса.

Как связать каркас для размещения в фундаменте

Планируя изготовление арматурной решетки способом связывания, своевременно приобретите требуемые материалы и подготовьте инструменты.

Технологию вязки несложно освоить самостоятельно, соблюдая приведенные рекомендации:

• Разместите горизонтально расположенные элементы нижнего яруса на фиксированном расстоянии от уровня почвы. Обеспечить необходимый зазор 40–60 мм можно с помощью пластиковых опор, деревянных подкладок или отходов кирпича. Прутки каркаса не должны касаться грунта.
• Обеспечьте установку вертикальных стержней с равным интервалом между ними. Соблюдение постоянного шага позволит равномерно распределить нагрузки. Элементы важно оградить от контактирования с почвой при помощи специальных подставок из неметаллического материала.
• Производите фиксирование арматуры пространственного каркаса вязальной проволокой. При выполнении работ контролируйте надежность крепления в участках соединения. Элементы не должны смещаться при заливке в опалубку бетонного раствора.

[adsense6]

• Соблюдайте равный интервал между арматурой, расположенной в горизонтальном ярусе, а также между вертикальными элементами. Важно дополнительно закрепить угловую арматуру, которая склонна к смещению в процессе заливки бетона. За контур основания угловые части не должны выступать.
• Проверьте прочность собранного каркаса под нагрузкой. Установите на верхний пояс металлоконструкции деревянную доску и встаньте на нее. При перемещении по доске элементы каркаса должны сохранять неподвижность.

Дополнительная фиксация размещенного в опалубке каркаса с помощью деревянных брусков обеспечит его неподвижность при заполнении опалубки бетонным раствором. Приобретая материалы для изготовления силовой решетки, соблюдайте требования документации по использованию арматуры необходимых марок и сортамента.

Сварка арматуры для фундамента – технология работ

В настоящее время, наряду с вязкой, также применяется сварка арматуры для фундамента. Этот метод соединения элементов каркаса используется при строительстве многоэтажных зданий, основания которых воспринимают значительные усилия. Этим обусловлена необходимость обеспечения повышенной прочности соединений. Сварная арматура, изготовленная из рифленой проволоки А400С, хорошо варится, так же, как и пруток А500С. Точечная сварка арматуры обеспечивает надежность фиксации стержней диаметром до 25 мм.

Перегрев стержней при выполнении сварочных работ может вызвать следующие негативные явления:

• изменение структуры металла;
• снижение прочностных свойств.

При выполнении работ опытными сварщиками и осуществлении сборки под лабораторным контролем на промышленных предприятиях можно избежать указанных факторов.

Алгоритм изготовления арматурных решеток методом сварки в условиях промышленных предприятий осуществляется следующим образом:

1. Выполняется входной контроль качества приобретенных материалов, которые будут применяться для сборки каркаса.
2. Производится отбраковка прутков, характеристики которые не соответствуют требованиям нормативной документации.
3. Арматурные стержни очищаются от ржавчины, рихтуются, обрабатываются абразивом и разрезаются на заготовки необходимых размеров.
4. Элементы будущей рамы соединяются в одной плоскости, путем легкой прихватки сваркой до окончательной фиксации.
5. Заготовки каркаса фиксируются сварочными кондукторами на расстоянии, соответствующем требованиям чертежа.
6. Конструкция прихватывается сваркой и проверяется соответствие размеров пространственной рамы требованиям документации.

Конструктивные особенности сварочных кондукторов позволяют выполнить сборку прутков с допуском, не превышающим 3 мм. Последовательность операций по изготовлению каркаса методом сварки в условиях стройплощадки аналогична. Точечная сварка арматуры позволяет фиксировать стальные стержни пространственной конструкции, расположенные под различным углом, а В подвешенном состоянии. Установка оборудуется токопроводящими клещами, расширяющими ее возможности.

Варить или вязать: какому методу отдать предпочтение

До принятия окончательного решения об использовании вязки для крепления стальных прутков или крепления с помощью сварки, необходимо тщательно все взвесить. Почему арматуру одни строители сваривают, а другие вяжут? У каждого способа есть свои достоинства и слабые места.

Чтобы не ошибиться, следует прислушаться к советам профессионалов:

• для массивных многоэтажных строений, оказывающих значительную нагрузку на основу, целесообразно использовать сварку. При этом важно не пережечь арматуру, чтобы не ослабить прочность соединения;
• для небольших жилых зданий и дачных построек, можно использовать соединение частей арматурной решетки с помощью вязальной проволоки. Этот метод фиксации обеспечивает прочность таких построек.

При использовании сварки важно исключить вероятность пережога, ослабляющего прочность стыков. Метод соединения сваркой нежелательно применять в сейсмически активных зонах, а также на проблемных почвах, где в результате смещения грунта может нарушиться целостность фундамента.

Вместе с тем сварка обладает рядом преимуществ:

• позволяет выполнять работы ускоренными темпами;
• обеспечивает повышенную жесткость пространственной рамы;
• повышает нагрузочную способность основания.

При строительстве частных зданий лучше использовать метод вязки. Достоинства этого способа:

• простота реализации и отсутствие необходимости в специальном оборудовании;
• возможность выполнения работ без привлечения квалифицированных специалистов;
• отсутствие в участках стыковки повышенных напряжений.

Минусом метода вязки является недостаточная жесткость арматурной решетки. Однако при возведении легких построек этот недостаток не имеет существенного значения.

Арматуру варить или вязать. Можно ли варить арматуру для фундамента, когда и почему нельзя использовать этот метод?

Арматуру варить или вязать. Можно ли варить арматуру для фундамента, когда и почему нельзя использовать этот метод?

Фундаменты без армирования могут разрушаться из-за температурного расширения влаги, которая остается в бетоне после его затвердевания.

Чтобы компенсировать растяжение фундаментных конструкций и предотвратить возникновение трещин, в них используются металлические арматурные каркасы.

При их проектировании и монтаже становится актуальным вопрос: какой способ соединения будет более оптимальным – вязка или сварка?

Фиксация в армировании и зависимость от нагрузок

Частные дома, дачи, хозяйственные постройки, мастерские и другие малоэтажные здания оказывают относительно небольшую нагрузку на основания. В слабо нагруженных фундаментах целесообразно использовать метод ручной или машинной вязки арматуры. Металлические прутья обвязывают специальной вязальной проволокой.

Обратите внимание ! Способ вязки не позволяет добиться жестких и неподвижных соединений. При высоких нагрузках вязальная проволока может растягиваться, из-за этого между арматурными стержнями возникает зазор в точках их обвязки, и прочность каркаса снижается.

В фундаментах массивных многоэтажных зданий категорически недопустимо смещение арматурных стержней друг относительно друга. Поэтому вместо вязальной проволоки все элементы каркасов в фундаментах соединяют жесткими и неподвижными сварными соединениями. Такой метод позволяет добиться максимальной стабильности армирующей конструкции и значительно повысить ее прочность.

Можно ли применять сварку?

Использовать сварные соединения при армировании фундаментов не запрещено правилами СНиП. Но существует ряд важных условий, которые обязательно нужно соблюдать при сварке арматуры для фундаментных конструкций:

• Необходимо очень тщательно контролировать качество металлических прутьев, которые будут использоваться при создании армирующей решетки. Изделия не должны иметь никаких дефектов и очагов коррозии. Из-за ржавчины может резко ухудшиться прочность и надежность сварных соединений. Если на стальных стержнях присутствует коррозия, их нужно заменить новыми или тщательно очистить от оксидов.
• Перед проведением строительных работ необходимо в обязательном порядке проводить на стройплощадке геодезические исследования, анализировать свойства грунтов и сейсмическую обстановку. Сварку можно использовать только в фундаментах зданий, которые возводятся на почвах с минимальной усадкой. Повышенная сейсмическая активность и продолжительная усадка грунта могут приводить к нарушению целостности сварных соединений. В таких случаях данный способ является недопустимым.
• Арматуру нужно варить только методом точечной сварки. Шовная, рельефная, дуговая (бесконтактная) и другие виды сварки не рекомендованы, поскольку при использовании таких технологий можно пережечь арматуру. Это плохо отразится на свойствах металла и, соответственно, на прочности фундаментного каркаса.

Можно ли сваривать арматуру для фундамента? Технология сварки арматуры

Хотя сварка арматуры для фундамента более трудоемка, чем вязка, полностью отказаться от нее невозможно. На больших стройках при возведении многоэтажных домов нельзя обойтись без сварки. Фундаменты таких сооружений несут увеличенные нагрузки, поэтому и требования по прочности предъявляются соответствующие.

Чтобы арматуру для фундамента варить, используют специальные марки изделий – А400С или А500С. Диаметр прутков находится в пределах 3-5 сантиметров. Для работ применяется контактная точечная сварка. Учитывая тот факт, что при перегреве металла происходят изменения структуры, вызывающие ослабление прочностных характеристик, желательно, чтобы сварка арматуры для фундамента проходила на специализированных предприятиях либо проводилась на стройплощадках квалифицированными сварщиками.

При сварке у арматуры снижается прочность и нарушается внутренняя структура

Изготовление сварных каркасов в промышленных условиях проводится в несколько этапов:

• отделом технического контроля проводится проверка качества материалов, которые планируется использовать при изготовлении каркаса. Отбраковывается материал, не соответствующий требованиям стандартов и техническим условиям;
• круглый прокат из стали Ст.0 или Ст.3, предварительно очищенный от ржавчины, грязи, подвергают правке, разметке, резке на заданную величину. Проводится зачистка элементов абразивным инструментом;
• заготовки соединяются в плоскую конструкцию. Точечная сварка арматуры производится при диаметре заготовки до 26 миллиметров. При работе с арматурой увеличенного диаметра происходят деформации конструкции от сильного нагрева при сварке. Чтобы избежать искривлений, элементы слегка прихватывают;
• с помощью специальных кондукторов, плоские элементы устанавливаются вертикально друг над другом на расчетном расстоянии. Кондукторы изготавливают с высокой степенью точности – отклонения от заданных параметров не превышают трех миллиметров;
• производится предварительная связка элементов;
• проверяется соответствие пространственной конструкции техническому проекту, корректируется вся сборка в целом, определяется необходимая длина сварочных швов. Во избежание деформаций элементов от перегрева четко определяется последовательность сварки соединений;
• окончательно сваривают пространственную конструкцию.

Допускается ли сварка арматуры. Об «устаревших» стандартах

На различных площадках доминирует мнение, что старые советские стандарты 60-х годов прошлого века, рекомендующие выполнять монтаж каркасов фундаментов с применением сварки, — не могут работать в современных реалиях. Но что выразители подобных утверждений увидели новое и суперсовременное в вязании арматуры проволокой, заставляющее отказаться от применения сварки, — непонятно. Они, вероятно, забыли, что армирование было изобретено в середине 19-го века, когда о сварке могли только мечтать. Все армокаркасы тогда связывались, а лишь через сотню лет стали свариваться. Но тогда получается, что советские сварочные стандарты и технологии – немыслимый прогресс, но не рутина, а вязание каркаса проволокой – это совсем отсталые дедовские технологии.

Строительные нормы и созданные на их основе стандарты основаны на практике, часто отрицательной и даже трагической.

Сегодня появилась тенденция отрицания советских стандартов многими производителями работ, они предпочитают руководствоваться информацией из интернета и личным опытом. И то и другое может быть очень сомнительного качества, но за зарабатыванием денег прорабам некогда следить за обновлением строительных нормативных документов. А они постоянно актуализируются.

Свариваются не только стержни с дополнительной маркировкой «С» (арматура пригодна для сварки), например, А500С. Можно сваривать арматуру А240 и А400. До внесения в 2019г. изменений в ГОСТ 14098 допускалась сварка термоупрочнённого металла Ат. Но после сваривания термоупрочнение пропадало, поэтому в новой редакции стандарта марка Ат не применяется.

Почему надо вязать арматуру. Зачем вязать арматуру?

Основным элементом в фундаменте строения является продольная арматура. Поперечные стержни поддерживают положение продольных. Основная задача их состоит в том, чтобы, когда начнется процесс заливки бетона, вся конструкция оставалась в неизменном положении. Так как при сдвиге армирующей сетки произойдет уменьшение защитного слоя бетона, что впоследствии приведет к уменьшению прочности сооружения, коррозии арматуры, появлению неровностей, трещин и т. д.

Для того чтобы сделать арматурный каркас, необходимо установить опалубку вокруг котлована под фундамент. Опалубка изготавливается из обрезных досок и гвоздей . Стыки можно дополнительно скрепить металлическими уголками для обеспечения готового короба жесткостью и прочностью.

Снаружи и внутри опалубки накручивается стальная проволока диаметром до 8 мм. Полиэтиленовой пленкой устилается дно котлована и стены опалубки для предотвращения быстрого обезвоживания бетонного раствора.

Затем в дно котлована вбиваются металлические стержни на расстоянии 20−30 см друг от друга и на 5−10 см от края траншеи. Для обеспечения ровной поверхности на дно котлована укладываются кирпичи. Желательно перед выкладкой кирпича сделать «подушку» из песка для максимального снижения силы пучения на фундамент.

После выкладки кирпичей можно выкладывать арматуру и при помощи проволоки связывать места их соединения и пересечения.

Для ручного связывания арматуры проволокой используется самый простой способ: когда проволока стягивается при закручивании, а ее концы фиксируются кусачками . Проволока должна быть сложена вдвое, а кусачки должны иметь притупленные зубцы, чтобы не перекусывать проволоку. Для этих целей можно использовать плоскогубцы.

Связывать или варить арматуру. Варить или вязать: какому методу отдать предпочтение

До принятия окончательного решения об использовании вязки для крепления стальных прутков или крепления с помощью сварки, необходимо тщательно все взвесить. Почему арматуру одни строители сваривают, а другие вяжут? У каждого способа есть свои достоинства и слабые места.

Чтобы не ошибиться, следует прислушаться к советам профессионалов:

• для массивных многоэтажных строений, оказывающих значительную нагрузку на основу, целесообразно использовать сварку. При этом важно не пережечь арматуру, чтобы не ослабить прочность соединения;
• для небольших жилых зданий и дачных построек, можно использовать соединение частей арматурной решетки с помощью вязальной проволоки. Этот метод фиксации обеспечивает прочность таких построек.

При использовании сварки важно исключить вероятность пережога, ослабляющего прочность стыков. Метод соединения сваркой нежелательно применять в сейсмически активных зонах, а также на проблемных почвах, где в результате смещения грунта может нарушиться целостность фундамента.

Вместе с тем сварка обладает рядом преимуществ:

• позволяет выполнять работы ускоренными темпами;
• обеспечивает повышенную жесткость пространственной рамы;
• повышает нагрузочную способность основания.

При строительстве частных зданий лучше использовать метод вязки. Достоинства этого способа:

• простота реализации и отсутствие необходимости в специальном оборудовании;
• возможность выполнения работ без привлечения квалифицированных специалистов;
• отсутствие в участках стыковки повышенных напряжений.

Минусом метода вязки является недостаточная жесткость арматурной решетки. Однако при возведении легких построек этот недостаток не имеет существенного значения.

Как варить арматуру на фундамент. Влияющие условия

Сгруппировать причины, влияющие на особенности процесса крепления составляющих деталей каркаса,можно по таким группам:

I. Природные. При проектировании ленточного фундамента с использованием бетона (железобетона) исходят из СНиП 52−01−2003. Для компенсации возникающих нагрузок закладывают нижний пояс, более широкий, затем верхний. Сплошное армирование требуется в случае возведения заглубленной бетонной стены.

На подвижных грунтах арматуру нельзя сваривать. Усадка при застывании бетона деформирует конструкцию. Сварные соединения могут разрушиться.

II. Характеристика здания. Многоэтажные здания с глубокозаглубленными фундаментами требуют соблюдения высоких темпов строительства при выполнении большого объема работ. Применяют сварную сборку каркаса. Для домов с мелкозаглубленными фундаментами лучше вязать соединения и пересечения. Иногда необходимо делать это прямо по линии заливки раствором.

III. Материалы. Диаметр и количество углерода в металле покажут при пробном сваривании, как сильно электрическая дуга разрушает тело прутка и снижает его прочность. Можно варить арматуру класса A400C или А500С Правильно подобранная марка электродов задаст качество шва. Для малоэтажных зданий растет популярность использования стеклопластиковых, композитных материалов с таким же периодическим рисунком профиля.

IV. Оборудование. Сварочный аппарат должен иметь плавную регулировку силы тока. Дуга не должна чрезмерно выжигать металл. Это значительно снижает несущую способность конструкции. Применяя строительный вязальный крючок и кусачки можно сократить, а то и вовсе исключить затраты электроэнергии и увязать все проволокой.

V. Исполнитель. Выполнение качественной работы требует специалиста высокого уровня квалификации– сварщик. Переделать вряд ли получится.

Какую арматуру можно варить. Способы сварки

Чаще прутки варят встык, реже – внахлест. Качество шва при стыковой сварке выше, предусмотрен провар металла по всей площади стыка. Крепление стержней внахлест ненадежное, не рассчитано на изгиб, кручение. Работы проводятся с использованием плавящегося электрода. Можно ли сваривать арматуру без наплавки, рассказывается в разделе «Контактная точечная».

А пока подробно о каждом из способов крепления арматурных стержней методом наплавки.

Внахлест

Сварка арматуры для каркасов, испытывающих небольшую нагрузку на изгиб, кручение, производится внахлест, прутки накладывают друг на друга на 15 –30 см. При таком методе расход металла увеличивается. Угол наклона электрода до 15° к вертикали, шов делают с противоположных сторон обеих прутков или проваривают нахлест боковым непрерывным швом.

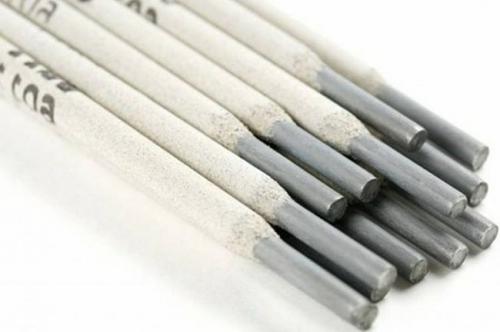

Для работы используют плавящиеся электроды разных марок. Подробности в последнем разделе статьи. Место сварки предварительно зачищают металлической щеткой. Некоторыми электродами допускается работать по ржавчине.

Сварка арматуры внахлест производится для каркасов, испытывающих небольшую нагрузку на изгиб, кручение

Для качественного шва важно правильно подобрать параметры тока. Небольшая таблица свариваемости арматуры в зависимости от диаметра прутков (данные усредненные для стержней марок А500С и А400С):

Встык

Сварка арматуры производится для удлинения прутков до необходимого размера. Для заполнения стыка горячим расплавом используют U-образные накладки, называемые ванночками. Они бывают:

• одноразовыми, подобно муфте остаются на соединении;
• многоразового использования, их делают из графита, цветных сплавов (после остывания ванны расплава форму снимают).

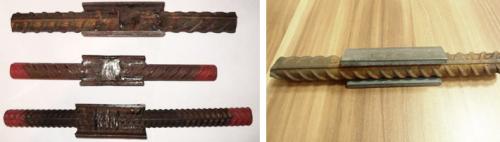

Стыковая ванная сварка – распространенный метод, используемый на строительной площадке

Стыковая ванная сварка – распространенный метод, используемый на строительной площадке. Работы производят в горизонтальном и вертикальном положениях. Для работы используют плавящиеся электроды, подходящие под тип прутков. Работы проводят на высоких токах, до 400 А. Для работы используют трансформаторы, выпрямители, инверторы. Технические особенности выполнения стыковых соединений:

• стыки зачищают, укладывают в ванночке с соблюдением соосности;
• плавящийся электрод разжигается при касании одного из стержней;
• образуемая ванна расплава постепенно заполняет стык, пустоты между прутками и материалом ванночки;
• после кристаллизации расплава со шва счищают окалину.

Вместо ванночки, для стыковых горизонтальных соединений, иногда используют стальные угловые накладки, они ограничивают растекание ванны расплава подобно ванночке.

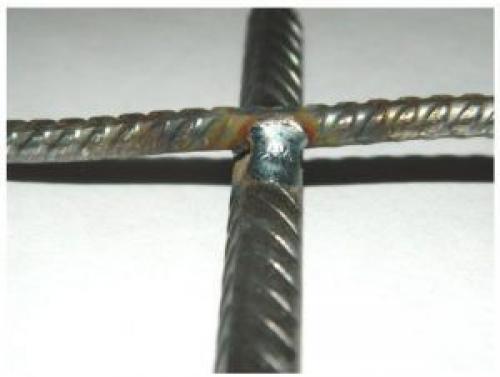

Контактная точечная

Стыковое соединение стержней безэлектродным методом в больших объемах производится стационарным оборудованием для сварки арматуры. Это специальные стационарные автоматы, установленные в цехах. На строительных площадках подобного оборудования нет.

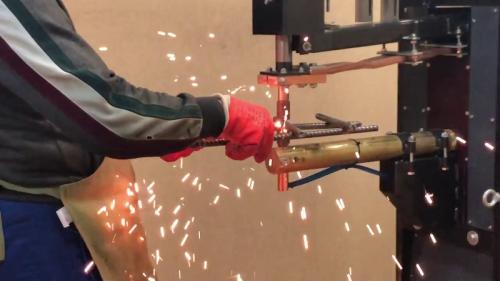

Контактная точечная сварка арматуры

Ванна расплава на поверхности арматуры при сварке контактным методом образуется за счет преобразования электрической энергии в тепловую при возникновении дуги, она прошивает металл насквозь. Ток подводится в рабочую зону по неплавящимся электродам. Разогретую зону стыка плотно сжимают. Метод энергозатратный, но высокопроизводительный. По сути, стыковая автосварка – контактно-точечный способ с высокой плотностью точек контакта.

Ручное оборудование стационарного или переносного типа используют для соединений внахлест. Площадь воздействия ограничена диаметром электродов. На строительной площадке контактно-точечная сварка не применяется из-за сложности транспортировки оборудования. При выполнении швов сварочными клещами качество шва ограничено силой давления на рычаги. На арматурные прутки марки АI оказывают давление от 30 до 50 МПа в зависимости от диаметра, на АII – от 60 до 80 МПа.

Контактная точечная сварка бывает двух типов:

1. С непрерывным оплавлением стыка в течение 1–20 секунд в зависимости от диаметра прутка. Так варят холоднокатаные стержни типа АI из низкоуглеродистой стали.
2. В прерывистом режиме. Прутки в зоне стыка предварительно прогревают. Метод применим для горячедеформированных прутков, при импульсной подаче тока в металле не возникает остаточных напряжений, отрицательно сказывающихся на качестве шва.

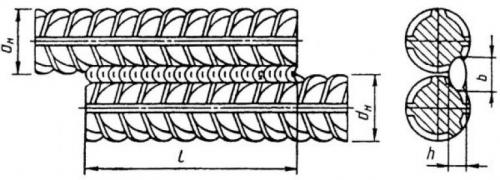

Сварка каркасов из арматуры. Сварка внахлест

Такая технология чаще всего используется для элементов армокаркаса, которые не подвергаются повышенным нагрузкам. Это означает, что подобная сварка арматуры для фундамента не подойдет. Тоже самое касается и конструкций, испытывающих большие нагрузки на изгибах. Подобный тип соединения считается самым ненадежным и наименее прочным.

Принцип такого стыкования металлических стержней заключается в соединении прутков в продольной плоскости, при смещении их концов до 30 см друг на друга. Чем больше делается нахлест, тем большей прочностью будет обладать свариваемая конструкция.

Сварка арматуры внахлест выполняется с двух сторон соединения, что может вызвать неудобства, если один из сварочных швов будет находиться сверху, а другой снизу. В этом случае до нижнего шва бывает очень сложно добраться.

Полезно! Чтобы стержни лучше стыковались их концы необходимо зачистить с помощью железной щетки и обработать абразивными инструментами, чтобы стыкуемые поверхности были плоскими.

Сваривать каркасы арматуры нужно в определенном режиме, который будет зависеть от сечения металлических стержней. Допустим, вы используете изделия диаметром 5-8 мм. В этом случае для сварки необходимо использовать электроды с сечением 3 мм. Для стержней на 8-10 мм, потребуется расходник на 4 мм. Если диаметр прутков более 10 мм, то применять нужно электроды диаметром 5 мм.

Полезно! Электроды для сварки арматуры внахлест можно использовать любые, но чаще всего строители применяют расходники АНО и МР.

Также необходимо учесть силу тока, которая потребуется для стержней разного диаметра:

• для стержней диметром 5 мм, потребуется 200 А;
• 6 мм – не более 250 А;
• 8 мм – 300 А;
• мм – 350 А;
• мм – 450 А.

Можно ли сваривать арматуру для фундамента — особенности выполнения работ

Началу строительства здания предшествует формирование надежной и крепкой несущей основы. Зачастую застройщики делают выбор в пользу ленточного типа фундамента или обычного монолита, внутри которых устраиваются армирующие каркасные конструкции. В связи с этим у многих возникает вопрос, можно ли сваривать арматуру для фундамента. Определенного ответа на это нет, и следует перед принятием окончательного решения подробней узнать о видах соединения металлических прутьев в каркасную основу.

Можно ли варить арматуру для фундамента

Сегодня сварку арматуры для фундамента используют достаточно часто. Данный способ соединения металлических прутьев каркасной системы применяется при строительстве многоэтажных объектов, на фундаментные основы которых приходятся существенные нагрузочные воздействия. Это объясняет необходимость достижения повышенного показателя прочности в точках соединений.

Сварной арматурный металл, изготовленный из проволоки с рифленой поверхностью А 400 С (А 500 С), прекрасно варится. С помощью точечной сварки достигается надежная фиксация стальных элементов, диаметр которых достигает 2.5 см.

Сварка металлической арматуры значительно упрощает процесс обустройства фундаментного основания в целом. Выполнение работ лучше доверить опытному сварщику или организовать сборку на предприятии. Неумелыми действиями можно вызвать явления негативного характера, к которым относятся:

• нарушение структуры металлических стержней;
• понижение показателя прочности.

Преимущества и недостатки

Чтобы окончательно разбираться в вопросе, можно ли варить арматуру для фундамента, следует узнать все положительные и негативные моменты данного варианта соединения.

Сваренная в промышленных цехах система для фундаментной основы существенно сокращает сроки проведения строительства, позволяя оперативно производить монтаж каркасных систем и сеток в фундаментное тело. Отметим, что сварные изделия отличаются следующими положительными характеристиками:

• позволяют создавать прочную и надежную основу, воспринимающую значительные нагрузки;
• увеличивают показатель жесткости готового пространственного модуля;
• сокращаются финансовые затраты на расходные материалы;
• за короткий промежуток времени подготавливается каркасная основа, обладающая высоким показателем прочности.

Есть и отрицательные моменты:

• соединение арматуры сваркой не рекомендуется использовать в сейсмически неустойчивых регионах, на сложных почвенных составах с продолжительной усадкой;
• в разогреваемой точке понижается прочность металла, арматура приобретает хрупкость;
• соединения, выполненные сварным способом, на изгиб действуют плохо, от используемых для уплотнения вибраторов структура элементов деформируется.

Выбор арматуры

Элементы для армирования фундаментной основы представлены металлическими прутьями, имеющими гладкую либо ребристую поверхность. Их размещают внутри конструкций из бетона, чтобы увеличить показатель их прочности и сопротивляемость воздействиям негативного характера.

На сегодняшний день такие прутья чаще всего изготавливают из стали, но встречаются элементы из новых материалов, отличающихся большей прочностью. Одним из таких примеров является стеклопластик.

Помимо этого, изделия из арматуры отличаются толщиной прутов, значение которой варьируется в пределах пяти – двадцати пяти миллиметров. Окончательный выбор арматуры при строительстве того или иного объекта основан на предполагаемой нагрузке на фундаментное основание и иных факторах.

Прутья, из которых устраивается арматурная конструкция, соединяются между собой, чтобы увеличить прочность фундамента. Отметим, что арматура с ребристой поверхностью в большинстве случаев применяется в качестве основной для перераспределения нагрузочных воздействий, создаваемых сооружением и грунтовым составом. С помощью гадких прутков обеспечивается необходимая ориентация для ребристых элементов внутри фундаментной основы.

Арматура с ребристой или гладкой поверхностью должна быть скреплена между собой, поэтому следует знать, как варить арматуру для фундамента.

Рекомендованный вариант арматуры, применяемой для обустройства бетонной основы – А 500 С. Лучше всего пользоваться круглыми прутьями, а при устройстве неглубоких фундаментных лент – прямоугольными пластинами.

Необходимо учесть одну особенность – от размера сечения арматуры зависит прочность будущего каркаса. Кроме того, при выборе учитывается длина прутьев, по параметрам которой можно определить расход металлических изделий.

При строительстве частного дома разрешается использовать арматуру, диаметр которой варьируется в пределах десяти – шестнадцати миллиметров. В фундаментные основания, строящиеся по слабонесущим почвенным составам, закладываются металлические прутья, толщина которых не менее 1.6 см.

Материалы и оборудование

Продолжая разбираться в вопросе, нужно ли сваривать арматуру для фундамента, необходимо уделить свое внимание используемым с этой целью устройствам и расходным материалам.

Рекомендуется использовать инвертор, выполняющий контактную сварку и работающий на постоянном электротоке. Он значительно эффективней своих трансформаторных аналогов, которым необходим ток переменного значения.

Полуавтоматический агрегат работает со специальными электродами, способными варить в среде, насыщенной защитными газами. Оборудование имеет специальный механизм с защитными свойствами, подающий электроды в автоматическом режиме.

Недорогим, но устаревшим вариантом является сварочный трансформатор, соединяющий арматуру при помощи электродов, на которые поступает переменный ток. Такой тип оборудования работает через выпрямитель, преобразующего переменный ток в постоянный. Как и прочее оборудование, агрегаты для контактной сварки делятся на две группы – профессиональные устройства и бытовые.

Электроды, которыми выполняется сварка, меняют химический состав соединительного шва. В основе таких элементов заложены металлические стержни, покрытые особым составом, сгорающим во время проведения сварных работ.

Такой расходный материал отличается маркировкой:

• «У» – контактная сварка разрешена для изделий из низколегированного металла;
• «Л» – можно формировать каркасы из легированного металла;
• «Т» – свариваются теплоустойчивые сплавы;
• «В» – такие электроды рекомендуются для стыковки высоколегированных стальных изделий;
• «Н» – с их помощью наплавляются дополнительные слои.

Кроме рассмотренного здесь расходного материала, во время сварки используют сплошную или порошковую проволоку, с помощью которой формируются наплавленные швы.

В порошковой проволоке имеется особый состав, облегчающий формирование шва и повышающий его качественный уровень. Диаметр такой проволоки варьируется в пределах 0.3 – 12 мм.

Для полуавтоматического агрегата рекомендуется использовать проволоку 0.3 – 1.6 мм.

Тонкости сварных работ

Чтобы полностью развеять миф, почему нельзя варить арматуру в фундаменте, необходимо знать особенности выполнения всех действий.

Изначально готовится арматура нужного диаметра и длины, соответствующая проектному заданию на обустройство фундаментного каркаса. После этого предстоит следующий алгоритм действий:

• приобретенный материал проверяется на качество;
• выполняется отбраковка, в процессе которой определяются металлические заготовки, характеристики которых не соответствуют требованиям нормативных документов;
• стальные стержни зачищаются от коррозии, рихтуются, покрываются абразивным составом, режутся на заготовки требуемых размеров;
• все элементы будущей каркасной конструкции соединяются в общей плоскости легкими прихватками сварочным агрегатом, окончательная фиксация выполняется позже;

• заготовки будущей каркасной части фиксируют специальными кондукторами на расстояниях, определяемых проектными чертежами;
• конструкции прихватываются сваркой, уточняется соответствие параметров рамы данным проектной документации;
• заключительный рабочий этап – окончательная сварка каркаса.

Соблюдая технологические этапы сварки арматурных прутьев на строительной площадке, помните, что лучше использовать специальный агрегат для инверторной сварки.

Главными показателями режимов во время работы сварочного аппарата считаются:

• сечение электрода;
• величина рода и полярности электрического тока;
• показатель напряжения электродуги;
• скорость выполнения сварочных работ;
• количество подходов.

При контактном способе сварки и определении ее рабочего параметра основным показателем считают силу используемого тока, от которого полностью зависят качественные характеристики получаемого сварного шва и показатель производительности работ.

Выбор диаметра электрода выполняется с учетом толщины соединяемого металла. Необходимо помнить, что рабочий режим основан на уровне электрического тока. Когда используемый электрод толще четырех миллиметров, рекомендуется понизить стандартный показатель тока на десять – пятнадцать процентов. Определяясь с режимом полярности, отдавайте предпочтение обратной. В связи с тем, что при работе на постоянном электротоке активно вырабатывается тепловая энергия, возрастает вероятность того, что в металлическом материале появятся прожоги.

Новейшие сварочные агрегаты могут преобразовывать переменный электрический ток, и после включения соответствующего режима электроток, поступающий на электродный стержень, превращается в постоянный.

Выбирая скоростной режим, проследите, чтобы ванна, наполняемая раскаленной сталью, располагалась выше поверхности кромок. Лучше всего подбирать режим, при котором ширина сварочного шва в полтора – два раза превышает диаметр электродного стержня.

Собрав арматурную конструкцию, предназначенную для устройства фундамента, необходимо провести несложное испытание. На поверхность каркаса укладывается доска, по которой начинает ходить человек. Если каркасная система собрана по проектным чертежам, от веса она не будет изгибаться.

Перед тем, как начать подавать бетонную смесь, арматурная система дополнительно укрепляется, чтобы надежно зафиксироваться в фундаментном теле.
