Плитный фундамент обычно делают в тех случаях, когда необходимо обеспечить прочность и устойчивость здания на слабых или неравномерных грунтах. Он позволяет равномерно распределять нагрузку на поверхность, что особенно важно для конструкций с тяжелыми стенами или верхними этажами.
Также плитный фундамент целесообразен при строительстве на участках с высоким уровнем грунтовых вод или при необходимости защиты от такие факторов, как возможные осадки. Такой подход помогает снизить риск деформаций и продлевает срок службы здания.
Плитный фундамент своими руками
Благодаря обширной площади опирания, фундаментная плита способна выдерживать большие нагрузки и наиболее равномерно распределять их на грунт. Она же выполняет функции чернового пола, благодаря чему экономит и время, и силы, и деньги застройщика. Плита фундамента, своими руками изготовленная, даст возможность сэкономить ещё и на услугах подрядчика. Но для этого нужно постигать науку строительства — а не соваться в воду, не зная броду.
Что такое плитный фундамент
Плитным фундаментом называют сплошной железобетонный монолит (в промышленном строительстве может быть и сборный), площадь которого соответствует площади здания или немного превышает его. Как и большинство строительных конструкций, он имеет признаки, по которым классифицируется. В данном случае, таковыми признаками является уровень заложения, который может быть глубоким (ниже границ промерзания), мелким (до 50 см), поверхностным (плавающая плита), и особенности конструкции.
Общий конструктив такого фундамента отражает не только тип сечения самой плиты: плоская; коробчатая; с утолщениями снизу (рёбрами); с ростверком или опиранием на сваи — но и структуру подфундаментного пирога.
Поверхностная плита с ростверком
- без насыпных слоёв (только на непучинистых грунтах);
- на песчаной подушке с гидроизоляцией из ПВХ мембраны;
- на дренажном основании (щебень + песок + мембрана) — при высоком УГВ;
- по слою утеплителя (на глубоко промороженных грунтах);
- на бетонной подготовке с наплавляемой гидроизоляцией (при глубоком заложении, когда строится цокольный этаж).
Подушка из песка и ПВХ мембрана – стандартная подготовка на слабопучинистых грунтах
Выбор проектировщиком требуемого варианта осуществляется по совокупности факторов:
- суммарных нагрузок и характера их воздействия;
- наличия перепадов этажности здания:
- глубины закладки коммуникаций;
- рельефа участка;
- особенностей верхнего слоя почвы, в которой могут быть неоднородные по составу пласты, пустоты, глинистые слои, склонные к набуханию и разжижению;
- гидрогеологической обстановки (уровень грунтовой воды, наличие верховодки);
- границ промерзания.
Глубиной закладки фундамента считается отметка низа плиты – или бетонной подготовки, если таковая предусмотрена. Назначают её с таким расчётом, чтобы плита могла опираться на прочный слой, и под её подошвой не оказался нестабильный грунт. Именно поэтому и нужно исследовать почву – чтобы понимать, на какую глубину нужно удалить рыхлые слои, и заменить их более прочной противопучинистой подушкой. Когда толщина нестабильных грунтов слишком большая, объём земляных работ возрастает — в таком случае более выгодно опереть плиту на сваи.
При выборе структуры подготовительного пирога под плитой, определяющее влияние оказывает степень пучинистости грунта. А она, в свою очередь, зависит не столько от содержания в грунте глинистых частиц, сколько от степени его влажности. Наличие влаги далеко не всегда спровоцировано высоким уровнем грунтовых вод, ведь она может попадать в грунт и с поверхности. И если дождевая вода довольно быстро просачивается вглубь, то снеговая при понижении температур может образовывать в почве ледяные линзы. В таких климатических условиях плиту рекомендуется утеплять по всему контуру, поэтому так важно правильно оценить условия строительства.
Плюсы и минусы плитного фундамента для дома
Выбор фундамента – весьма ответственное мероприятие, успех которого целиком зависит от правильности инженерной и гидрогеологической оценки участка. Главное достоинство плитного основания в том, что для его устройства меньше всего ограничений и ситуаций, когда плита является экономически нецелесообразной.
Самые популярные проекты серии FH:
Общая площадь:
Общая площадь:
114м²
Общая площадь:
115м²
Рассмотрим все достоинства и недостатки данного фундамента:
| Плюсы | Минусы |
| Плита универсальна, на ровном участке может применяться практически в любых условиях. | Большой расход материалов может быть компенсирован конструкцией плиты. При наличии рёбер жёсткости его горизонтальная часть может быть уменьшена вдвое – отсюда и экономия. |
| При необходимости строительства дома с цокольным этажом плиту можно заложить на нужную глубину. Если при этом стены будут тоже монолитными, образуется прочная и герметичная чаша, которой не страшны грунтовые воды. | Плоская плита без утолщений имеет большую толщину, чем ребристая, поэтому получается дороже других типов фундамента. Но тот факт, что не надо формировать черновой пол, эти повышенные расходы оправдывает. |
| Мелкозаглублённые и поверхностные плиты выполняются при минимальном объёме земляных работ – а это прямая экономия сил, времени и средств. | Чтобы сделать утолщение под плитой или ростверк сверху, выставлять опалубку и ожидать набора прочности бетона приходится дважды. |
| Небольшая площадь опалубки, экономия на пиломатериале. | При строительстве на пересечённом рельефе проектировать плиту сложно и получается дорого. Здесь лучшим выбором будет лента или сваи. |
| Высокая пространственная устойчивость благодаря большой площади опирания. | Необходимость устройства резервных коммуникационных линий, так как трубопроводы проходят под плитой, и доступа к ним для ремонта нет. |
| Способность выравнивать неравномерные нагрузки. | |
| Лучший вариант для строительства из газобетона и других низкоплотных каменных материалов. | |
| В плиту можно заложить систему подогрева пола, ведь не всякий финишный напольный материал так хорошо проводит тепло, как бетон. | |
| Поверхностная плита может служить основанием для возведения стен, минуя цоколь. Его отсутствие – это тоже статья экономии. |
Как рассчитывается плитный фундамент
При беспроектном строительстве можно, конечно, ориентироваться на статистику, которая показывает, что для газобетонного дома с мансардой с деревянными потолочными балками вполне хватает толщины плиты 250 мм, а для двух этажей с железобетонным перекрытием достаточно 300 мм. Однако условия строительства могут быть разными, и что хорошо на одном участке, может быть плохо на другом.
Всё зависит от прочностных характеристик грунта, а они в разных местах могут сильно отличаться. Произвести расчёт будет не лишним ни для кого, и вот в какой последовательности и на основании каких данных он выполняется:
- Определяете тип грунта на участке и выбираете из таблицы расчётное сопротивление R. Например, у вас сухой и плотный суглинок с показателем 4 кг/см².

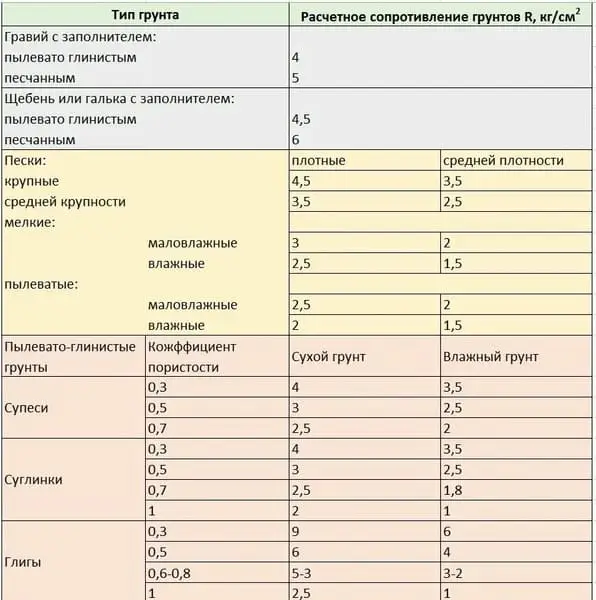

Таблица расчётных сопротивлений грунта
Плотность (удельный вес) железобетона, из которого формируется плита, нам известен – 2500 кг/м³. Делим массу плиты (кг) на удельный вес (кг/м³) и на площадь (м²). Получив толщину плиты в метрах, округляем итог в большую сторону до 0,05 м – это и будет толщина нашей плиты.
Как сделать плитный фундамент своими руками для дома
Очень сомнительно, что человек без определённых знаний и опыта сможет грамотно рассчитать и залить фундаментную плиту. Ведь дом, это всё-таки не сарай или гараж, хотя и эти объекты должны стоять на прочном и нормально выполненном фундаменте. Уж лучше нанять для его возведения профессионального подрядчика, а уже стены, тем более газоблочные, можно выкладывать самостоятельно.
Имея нормального исполнителя в лице специализированной организации, можно не думать о чертежах, инструментах и спецтехнике, организации работы и многих других вопросах. А иначе придётся начинать работу с выбора подходящего конструктива плиты и составления подробной схемы её монтажа.
Схема монолитного плитного фундамента
Простейший вариант фундамента для самостоятельного строительства – это плоская плита, заложенная либо полностью на поверхности, либо утопленная в грунт только на собственную высоту (но тогда нужен цоколь). Незначительное погружение плиты в грунт рекомендуется при строительстве на глинистых грунтах, так как они способны набухать и плита может проскальзывать в подошве. Пример с плитой мелкого заложения мы и привели ниже — чтобы можно было наглядно представлять, как располагаются слои такого фундамента.
Чертёж мелкозаложенной плиты фундамента
Для успешной работы очень важно иметь чертёж фундамента в разрезе. На нём должны быть обозначены все отметки конструкции, начиная от нулевой (чистого пола), и заканчивая дном земляного корыта, в котором устраивается противопучинистая подготовка. Ведь невозможно правильно вырыть котлован, не зная, каким будет количество и толщина подфундаментных слоёв. Так же на чертеже нужно обозначить все слои отмостки, которая обязательно будет формироваться по периметру плиты.
На приведённом нами примере планировочная отметка грунта находится на отметке минус 0,600 м, так как за ноль принимается отметка чистого пола первого этажа, а здесь она поднята на высоту цоколя. Толщина монолита составляет 250 мм, соответственно, низ плиты находится на отметке минус 0,850 м. На чертеже виден и двухуровневый каркас из сеток 200 х 200 мм.
Под плитой предусмотрен толстый насыпной слой из песка, хотя по факту подушку высотой 500 мм делают очень редко – например, когда на участке до такой глубины располагается просадочный грунт, а дальше идёт прочный пласт. С целью замены пучинистого грунта на непучинистый, обычно проектируют слой песка 200 мм и щебня 100 мм (для лучшего уплотнения) — хотя конечно, выбор всегда индивидуален. Все эти нюансы должны быть хорошо проработаны, чтобы исполнителю не пришлось гадать и додумывать, что и как делать.
Подготовка, устройство опалубки и гидроизоляция
Подготовительный этап работ при устройстве плиты может включать в себя разные операции. Из-за различных условий эксплуатации монолит может заливаться как непосредственно по грунту даже без гидроизоляции, так и структурироваться в многослойном варианте с дренажом, утеплением или подбетонкой.
В самом простом варианте при подготовке нужно:
- выполнить на местности разбивку осей фундамента и контура котлована;
- вырыть земляное корыто (если плита поверхностная, глубина выемки будет соответствовать сумме толщин всех подстилающих слоёв);
- укрыть выемку геотекстилем во избежание заиливания песчаной подушки;
- отсыпать песок с послойным увлажнением и уплотнением на проектную толщину;
- настелить рулонную гидроизоляцию;
- установить опалубку.
При отсутствии бетонной подготовки, поверх которой обычно монтируют наплавную гидроизоляцию, для защиты подошвы плиты от капиллярного поднятия влаги и потери цементного молока при бетонировании, применяют поливинилхлоридные профилированные мембраны, края которых соединяются свариванием. Если рулонная гидроизоляция в пироге фундамента не предусмотрена, либо поверх неё ещё монтируется утеплитель, установленную опалубку для герметичности просто застилают технической полиэтиленовой плёнкой.
Для сборки опалубки используют сбитые из двух-трёх досок щиты, по краям и середине которых есть длинные заострённые бруски, забиваемые в грунт. Дополнительная фиксация бортов осуществляется за счёт треугольных, упирающихся в колышки подкосов, изготавливаемых из брусков 40*50 мм или обрезков той же доски, что использовалась для сборки щитов.
Что такое плитный фундамент и как он устроен? Все о технологии установки
Плитные
На чтение 7 мин Просмотров 190 Опубликовано 4 октября, 2024 Обновлено 12 декабря, 2024
Плитный фундамент — это один из наиболее распространенных видов фундаментов, который широко применяется в строительстве жилых и промышленных зданий. Он представляет собой жесткую плиту, которая простирается под всей площадью здания и распределяет нагрузку на грунт.
Основные элементы плитного фундамента
- Арматура — используется для укрепления плиты и предотвращения ее деформации под воздействием нагрузок.
- Бетонная плита — представляет собой жесткую конструкцию, которая простирается под всей площадью здания.
- Опалубка — используется для формирования плиты, защиты ее от разрушения и обеспечения герметичности.
- Грунтовая подушка — слой из песка или гравия, который укладывается под плиту и выполняет роль подстилающего слоя.
Технология установки плитного фундамента
Подготовительные работы:
очистка участка от растительности, разметка фундамента и выравнивание грунта.
Устройство грунтовой подушки:
укладывание слоя песка или гравия толщиной не менее 30 см, уплотнение слоя.
Установка опалубки:
формирование контура будущей плиты и укрепление опалубки.
Укладка арматуры:
установка арматуры в соответствии с проектом.
Заливка бетона:
заливка бетонной смеси в опалубку и укладка арматуры.
Отвердение бетона:
процесс, в результате которого бетон приобретает достаточную прочность для дальнейшей работы.
Снятие опалубки:
удаление опалубки после того, как бетон полностью застынет.
Преимущества плитного фундамента
Преимущества
Равномерное распределение нагрузки на грунт — благодаря широкой площади плитного фундамента, нагрузка равномерно распределяется на всю поверхность грунта. Это позволяет избежать деформации и обеспечивает высокую прочность фундамента.
Устойчивость к сезонным колебаниям температуры — плитный фундамент не подвержен деформации и повреждениям при изменении температуры окружающей среды.
Экономичность — плитный фундамент требует меньше материалов и времени для установки, чем другие виды фундаментов. Это позволяет снизить общую стоимость строительства.
Удобство установки коммуникаций — благодаря горизонтальной поверхности плитного фундамента, установка коммуникаций происходит без проблем и не требует дополнительных трудозатрат.
При правильном подходе к установке и соблюдении всех технологических требований, он обеспечивает высокую прочность и надежность конструкции. Это делает его одним из наиболее популярных выборов для строительства различных объектов. В заключении, плитный фундамент — это надежный и простой в установке вид фундамента, который широко применяется в строительстве.
Анастасия Викторовна
Инженер-строитель ПГС — опыт работы 15 лет
Я отвечу на все интересующие Вас вопросы, в том числе проконсультирую, подберу оптимальный тип фундамента, рассчитаю его полную стоимость, в зависимости от Ваших потребностей и финансовых возможностей.
Фундаменты. Монолитная железобетонная плита
Данный тип фундамента считается одним из самых надежных и практичных. Он представляет собой сплошную монолитную плиту из армированного железобетона, которая возводится под всей площадью будущего строения. Монолитное плитное основание является практически универсальным, отличается высокой несущей способностью, равномерным распределением нагрузок и способностью выдерживать без деформации смещение грунта.
Характеристики
- Грунт: любой, в том числе со слабыми несущими характеристиками. Противопоказание — ярко выраженный уклон.
- Материал (вес) стен: любой.
- Несущая способность: 6,0 МПа.
- Гидроизоляция: обмазочная битумная и двойная наплавляемая рулонная. Если вода не агрессивна к бетону, то допускается выполнение только отсечной двойной гидроизоляции сверху фундаментной плиты.
- Арматурный каркас: арматура AIII(d10-d20), шаг 150х150-:-200х200 мм.
- Класс бетона B25, толщина 300 мм.
*Видео с канала Youtube ForumHouseTV
Применение
Остановить свой выбор на таком фундаменте стоит, в случае:
- Болотистой местности, наличия в непосредственной близости водоема или русла реки, высоком уровне подземных вод.
- Большого веса строения. Например, если дом строится из полнотелого кирпича с использованием монолитных ж/б перекрытий.
- Сложной геометрии здания с неравномерным распределением нагрузок. Например, наличия отдельных «крыльев» здания для гаража, бассейна.
Важно. Фундамент типа «плита» нельзя устраивать на участках с выраженным уклоном и пластичными грунтами. Это может привезти к «оползанию» строения.
Преимущества
Высокая несущая способность – главное достоинство конструкции данного типа. Благодаря большой площади опирания фундамент способен обеспечить устойчивость даже очень тяжелого строения на слабых и пучинистых грунтах. При колебаниях почвы монолитная ж/б плита плавно «дрейфует» на песчано-гравийной подушке, обеспечивая высокую надежность и целостность сооружения.
Стойкость к сильным деформациям и прогибам.
Вариативность конфигурации дома – подобное основание может быть возведено для коттеджей любой геометрической формы.
Этапы монтажа фундамента
1. Земляные работы. Экскаватором или вручную разрабатывается котлован. В случае присутствия в нем воды, выполняются работы по водоотведению (осушению) котлована. Глубина разработки зависит от рельефа участка, толщины песчаной и щебеночной подготовок, уровня пола первого этажа относительно земли.
Обычно глубина котлована составляет около 1 м: 150-200 мм – щебеночная подготовка, 250-400 мм песчаная подготовка, 100 мм – подбетонка, 30 мм – защитная стяжка гидроизоляции, 100 мм – утеплитель (он также может быть сверху плиты), 300 мм – сама фундаментная плита.
2. Устройство песчано-гравийной подушки с обязательной трамбовкой. Нижним слоем по всему периметру котлована укладывается гравийный щебень, как правило, фракции 20-40. Сверху песчаный слой. Трамбовка выполняется виброплитой. В «домашних» условиях ее можно заменить на самодельную «т-образную» перевернутую конструкцию в виде деревянной доски с ручкой.
Дополнительно песок можно пролить водой. Это позволит утрамбовать его до плотности 96-98%.
3. Сплошная бетонная не армированная подготовка (подбетонка). Толщина 80-100 мм. Представляет из себя неармированную стяжку. Выполняется из бетона низких марок (B7.5-B.15). Периметр подбетонки должен на 0,5-1м выходить за периметр фундаментной плиты.
4. Устройство гидроизоляции. Рулонный материал (гидростеклоизол) типа Техноэласт ЭПП укладывается с нахлестом не менее 10 см в два слоя. После монтажа фундаментной плиты края гидростеклоизола заворачиваются на плиту с нахлестом не мене 0,5 м. Боковые поверхности будущей фундаментной плиты и нахлесты гидростеклоизола обрабатываются обмазочной гидроизоляцией (горячий битум).
5. Защитная стяжка гидроизоляции. Чтобы при армировании плиты не повредить гидроизоляцию ее защищают цементно-песчаной стяжкой 30 мм.
6. Армирование плиты выполняется из рефленой арматуры (А3) различного сечения, (чаще всего 12-14 мм), которая связывается в пространственный каркас. Арматурный каркас представляет из себя два слоя (нижнее армирование и верхнее армирование) с шагом сетки 15-20 см. Усиление каркаса выполняется за счет более частого шага сетки или увеличения диаметра арматуры.
Защитный слой бетона (расстояние между арматурой и поверхностью бетона) должен быть не менее 2 см. Для соблюдения данного требования нижний слой арматуры выставляется на специальных пластиковых подставках (фиксаторы). Нахлест стержней арматуры составляет не менее 40 диаметров.
7. Выставление опалубки. Выполняется из досок толщиной не менее 30 мм, дополнительно примерно каждые 1,5 метра выставляются подпорки (один конец в землю, другой в опалубку). Высота опалубки должна на 7-10 см превышать верхнюю отметку фундаментной плиты.
8. Бетонирование. Выполняется из бетона марки не ниже М300 (B22.5). В процессе укладки бетон обязательно трамбуется с помощью вибротрамбовки или в «домашних» условиях с помощью ручного «взбалтывания», например, арматурой. Если температура на улице превышает 25С, рекомендует проливать бетон водой в течение суток.
Особенности
При устройстве монолитной ж/б плиты следует помнить о том, что:
- нельзя проводить работы на промороженных грунтах;
- заливка бетона должна осуществляться единовременно (перерыв между заливками бетонных «автомиксеров» не более 2 часов) – в противном случае уменьшается несущая способность фундамента.
При соблюдении всех условий получается надежная монолитная фундаментная плита.
Недостатки
Одним из минусов такого фундамента является достаточно высокая стоимость. Однако стоит учесть, что, несмотря на более высокие расходы, при устройстве монолитных фундаментных плит не требуется узкоспециализированное оборудование, а за счет простоты конструкции меньше вероятность ошибки при производстве работ.
