Какой фундамент для гаража на глине

Фундамент для гаража на глине должен быть прочным и устойчивым, чтобы компенсировать подвижность грунта. Оптимальным вариантом будет ленточный фундамент, который распределяет нагрузку и предотвращает проседание. Для этого необходимо заранее провести дренажные работы, чтобы избежать накопления влаги под основанием.

Важно также учитывать глубину заложения фундамента, которая должна быть ниже уровня промерзания грунта, чтобы исключить движение почвы в зимнее время. Дополнительно можно использовать утепление фундамента, чтобы повысить его долговечность и устойчивость к неблагоприятным условиям.

Какой фундамент лучше на глинистой почве?

Основой любого строения является фундамент, определяющий срок службы объекта строительства. Затраты на обустройство основания составляют третью часть от суммы общих сметных расходов и экономить на нем нецелесообразно. Далеко не всегда качественные строительные материалы гарантируют прочность. Немаловажное значение имеет поверхность, на которой осуществляется строительство. Фундамент на глинистой почве коренным образом отличается от заливки основания в черноземных районах.

Сооружение надежного фундамента на пучинистой основе – серьезная задача. Ведь она может повести себя непредсказуемо, что связано со способностью удерживать влагу, выталкивать постройку. Коварная глина легко размывается водой, теряет целостность, открывает доступ влаги к элементам сооруженного здания.

До того, как осуществлять строительство на проблемной почве, изучите ее свойства, определитесь с типом конструкции. Цена ошибки высока. Это трещины, провалы и возможное разрушение постройки. Строительство капитального объекта в зоне глинистых грунтов требует помощи проектных организаций. Если планируется возведение хозяйственной постройки, бани или помещения для транспортного средства, то с этой задачей можно справиться самостоятельно, изучив рекомендации, указанные в материале статьи.

Основная особенность глины – способность быстро размываться под действием воды, не пропуская при этом ее вглубь

Подготовительные мероприятия

Если выбора нет и придется возводить фундамент на глиняной почве, уделите особое внимание следующим моментам:

типу глиносодержащего грунта, который определяется при изыскательских работах, предусматривающих бурение, взятия проб на будущей глубине основания. Геологическую разведку выполняйте в весенний период, когда уровень грунтовых вод максимальный, что позволяет провести детальные исследования;
уровню промерзания грунта для вашей местности, который для конкретного региона определяют, используя справочную информацию;
концентрации влаги. Определить влажность можно, оставив образец высыхать на открытом воздухе. Если процесс займет несколько часов, то это свидетельствует о повышенной влажности, вызывающей вспучивание;
глубине водоносных слоев, находящихся в верхних слоях грунта. Выполнив бурение шурфа и, ориентируясь по расположенному рядом колодцу, вы оцените уровень расположения водоносных пластов.

Остановимся детально на видах глинистых грунтов.

Глинистые почвы называют пучинистыми, а перед началом строительства настоятельно рекомендуют провести исследования состава и однородности грунтов на участке

Разновидности глинистой почвы

Для глинистых грунтов характерной особенностью структуры является наличие микроскопических пластинок, в зазоре между которыми концентрируется и сохраняется влага. Этот нюанс вызывает склонность почвы к значительному увеличению объема при отрицательной температуре, когда замерзшая вода вспучивает массив и постепенно вытесняет основу постройки.

Можно самостоятельно попытаться размять рукой грунт. Из суглинистых фракций «колбаска» растрескается, а пластичная масса свидетельствует о том, что перед вами глина, представляющая сложность для строительства.

В различных регионах почва отличается. До того, как выполнять фундамент на глинистой почве, определите, какой грунт находится на вашем участке:

Глинистые почвы бывают разными. Если в грунте процент содержания чистой глины колеблется в пределах от 5 до 10, то перед нами супесь

Подготовка ленточной основы

Фундаменты для строений можно выполнить на глинистом грунте, используя ленточную основу. Фундамент на глинистой почве с повышенной влажностью будет дороже аналогичного сооружения на не проблемном участке.

Прочную ленточную основу создать несложно, если воспользоваться технологией, выполняемой по предложенному варианту:

Произведите разметку строительной площадки согласно требованиям проектной документации.
По периметру контура выкопайте траншею, размер которой должен в 3 раза превышать ширину будущего фундамента, а глубина – точку промерзания.

Для строительства загородных домов на супесях и суглинках, с глубоким залеганием грунтовых вод можно закладывать ленточный фундамент

Основание выполняйте на 25% шире, по сравнению с его верхом. Это позволит снизить реакцию со стороны грунта, увеличить площадь опоры, предотвратить деформацию или проседание здания.
Соберите деревянную, шиферную или металлическую опалубку в зависимости от имеющегося на объекте строительства материала.
Засыпьте дно траншеи гравием слоем не менее 15 см, утрамбуйте.
Уложите слой песка, повторно уплотните песчано-гравийную подушку под фундамент, которая позволит компенсировать реакцию грунта, удалит с основания излишек влаги.
Застелите поверхность дна и стенки рубероидом или полиэтиленовой пленкой для гидроизоляции основы.
Смонтируйте в полости армированный каркас усиления, используя проволоку, зафиксируйте его элементы.
Подготовьте бетонный раствор согласно рецептуре, залейте его в опалубку до необходимой высоты ленты.
Удалите воздушные полости, используя арматуру или глубинный вибратор.
Спланируйте бетонную поверхность будущего основания.
После высыхания застелите поверхность гидроизоляционным покрытием из рубероида.

Заглубление монолитной ленточной основы на метр ниже уровня залегания водоносных слоев, находящихся в грунте, обеспечит компенсацию усилий почвы, сформирует устойчивую основу для любой постройки. Несмотря на множество недостатков, используя преимущества глины, выдерживающей значительные усилия от массы строения, можно сформировать крепкую конструкцию для строительства здания.

Глубина фундамента на глинистой почве напрямую зависит от глинистой составляющей, уровня промерзания и залегания грунтовых вод

Сооружение столбчатой конструкции

Свайный фундамент на глинистой почве имеет свои преимущества. При установке свай можно войти в твердый слой, не подверженный отрицательному влиянию перепадов температуры и грунтовых вод. Этот вид основания эффективен при близко расположенных подземных водах. Расширения нижней части опор увеличат устойчивость конструкции, ее противодействие выталкивающим усилиям. В качестве столбчатого фундамента могут применяться:

железобетонные столбы, забиваемые в виде специальных свайных полей. Под капитальные стены, армированные бетонные опоры погружают рядами, под опорные колонны – кустовыми группами, а под отдельные стойки монтируют индивидуальные столбы. Уложенные на сваи ростверки объединяют конструкцию в монолитную основу;
буронабивные сваи, формируются путем предварительного бурения скважин увеличенного диаметра с интервалом в 2,5 метра. Они располагаются по углам постройки и под капитальными стенами. Основание заполняется песочной щебеночной подушкой, которая бетонируется 10-сантиметровым слоем. В полости опускаются металлические, полимерные или асбоцементные трубы, которые армируются и заполняются бетонным составом;
Винтовые опоры, основой которых являются прочные стальные трубы. Они легко закручиваются в грунт с помощью простых механических устройств.

Устройство комбинированного основания

Комбинированный фундамент на глинистой почве объединяет в единый бетонный каркас группу вертикально расположенных свай или столбов. Вместе с ленточным основанием шириной 0,3-0,5 м, заглубленным на уровень 0,5 метра, они создают прочную конструкцию. Вертикальные опоры уходят в твердые слои почвы, расположенные ниже уровня промерзания, а армированные каркасы опор и ленточного основания объединяются в единое целое.

Какой выбрать фундамент для постройки гаража на пучинистых грунтах? Из каких материалов лучше строить?

Хочу построить гараж на пучинистых грунтах, неотапливаемый, пожаробезопасный, 6х4 м. Какой нужен фундамент? И из каких материалов лучше строить стены?

У вас есть свой дачный вопрос? Задайте его нашим экспертам и опытным дачникам. Задать вопрос
2 спасибо за вопрос 1 в избранном 9017 просмотров
Поделиться ссылкой
Копировать ссылку

Вы поблагодарили 64
Добавили вопрос в избранное
Добавить в избранное

Зависит от глубины промерзания грунта в вашем регионе. Лучше всего заливной ленточный, но и из ж/б блоков тоже неплохо. Если позволяют финансы, то благодаря глубокому блочному фундаменту можно получить подземный гаражный этаж в качестве шикарного погреба, мастерской и т.д.

Уважаемый Марк! Думаю, одного единственного канонического ответа на ваш вопрос о фундаменте — не найти. Так как нет критерия, по которому выбирать. Очень часто наши читатели при своих технологических вопросах дают ограничения в области финансовых расходов. У вас таких лимитов не установлено. Поэтому я остановлюсь на двух версиях.

Первая — поддержу совет Юры из Нарофоминска касательно ленточного фундамента. Но обращу ваше внимание на две тонкости, которые могут ускользнуть от взгляда начинающего дачника. Очень хорошо, что вы упомянули характер своих грунтов — они у вас на участке — пучинистые.

Поэтому, обратите внимание, что обратная засыпка котлована (будет это заливной фундамент или блочный — без разницы) должна выполняться не тем грунтом, который вы вырыли из котлована, а чистым песком. Расстояние от стенки котлована до вертикальной грани стенки фундамента — ну никак не меньше полуметра.

Так же надо подстраховаться и с той поверхностью, на которую вы будете укладывать блоки или организовывать захватку фундамента. То есть, в любом случае фундамент должен опираться не на грунт. а на подготовленную вами постель из щебня и песка. При возможных деформациях окружающих пучинистых грунтов эти слои песка и щебня примут на себя деформации и компенсируют их.

Так же я хотел остановиться на уплотнении бетона, если надумаете выбирать заливной вариант. Оно должно производиться ДОБРОСОВЕСТНО специальным глубинным вибратором. В одной точке его работа не должна продолжаться менее двух минут. Расстояние от ближайших точек виброуплотнения — 60 см.

Профессионалы-строители меня могут упрекнуть в этой цифре, так как мы не знаем марку и мощность найденного вами и взятого в аренду глубинного вибратора. Прошу простить моих коллег, я предлагаю Марку минимально необходимое расстояние, возможное при использовании даже самого низкого типоразмера этих замечательных машин. Второй вариант решения фундаментно-гаражной проблемы я изложу в следующем посте.

Второй вариант — вообще забыть о бетоне и выбрать самодеятельно-свайный вариант. Тут я писать много не собираюсь, так как в момент сооружения гаража у соседа по даче находился рядом и с его разрешения делал фотографии. Поэтому, лучше внимательно изучать предлагаемые мной фото. Хотя последовательность представления фоток я несколько нарушил.

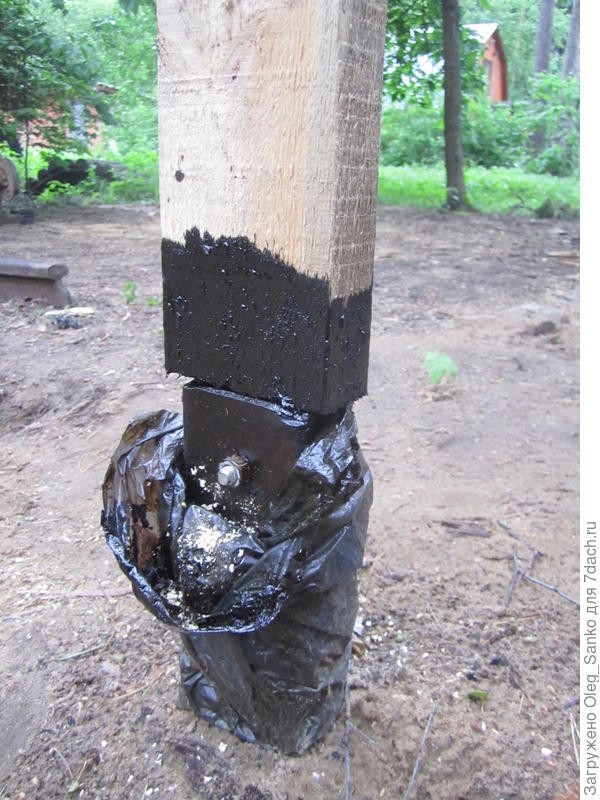

В качестве свай использовался швеллер с расстоянием между полками 80 миллиметров. Идея состояла в том, чтобы при использовании обрезной доски шириной 100 мм, вырезать у последней плечики, которые бы упирались в швеллер. То есть, нагрузка от всего гаража через вертикальную стойку идет не через винтовое крепление, как может показаться вначале, а доска-стойка своими плечиками упирается в металлическую стойку и передает всю нагрузку на «железку». Продолжение в следующем посте Сочленение металлической части с древесиной

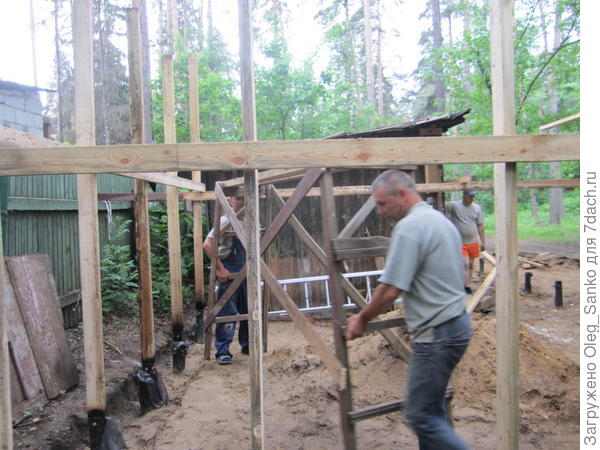

Установка вертикальных стоек

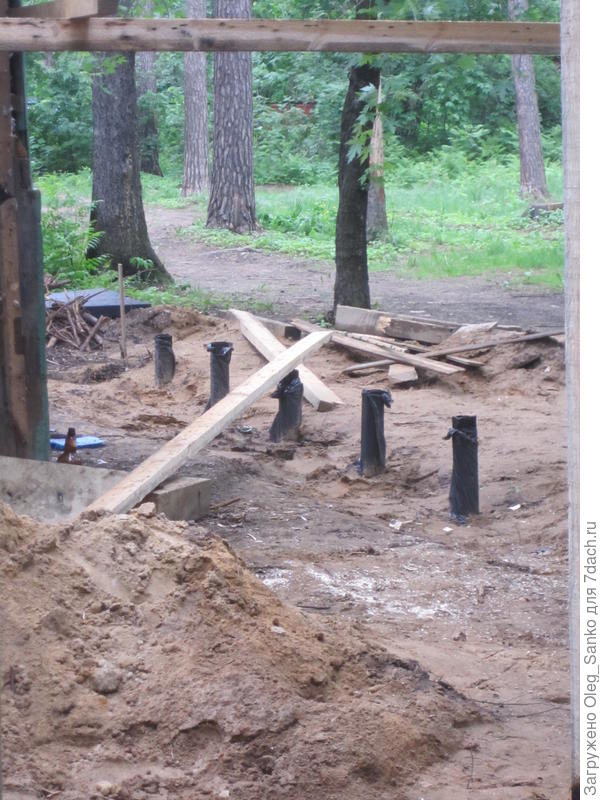

Забивка швеллеров

Надеюсь, в этом посте завершить повествование о гараже. Надеюсь, из фоток и подрисуночных подписей к ним — все ясно. Это несколько иной класс гаража, о котором вы говорили. Это помещение круглогодичного использования. Между облицовочной фанерой и наружными досками проложены плиты экструдированного пенополистирола толщиной 100 мм.

Этого оказалось достаточно для эксплуатации гаража даже в эти морозные дни. Сейчас за окном -26 градусов. В предыдущих постах я не упомянул, что нижняя часть деревянных опор обмазана составом типа гудрона или схожих с ним химических соединений. Что еще добавить? Сейчас идет четвертая зима эксплуатации гаража.

Хотя в снегопады гараж покрывается изрядным настом снега (до 40 см толщиной), сосед его не убирает. Значит, в худшие дни и ночи на крыше находится около 10-15 тонн статической нагрузки… и ничего. Замечаний к конструкции — нет. Если у вас будут вопросы конкретно по этой конструкции, мне будет не лень сходить на соседний участок и выяснить те детали, которые для вас показались туманными.

Еще хочу добавить — вам не кажется, что гараж несколько длинноват? Ничего удивительного — в заднем торце гаража владелец запроектировал комнату отдыха шириной два метра. Очень удобно!

Уже виден будущий каркас

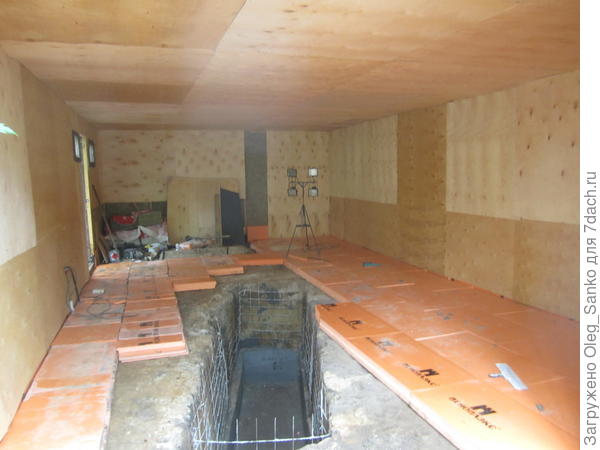

Облицовка — фанерные листы

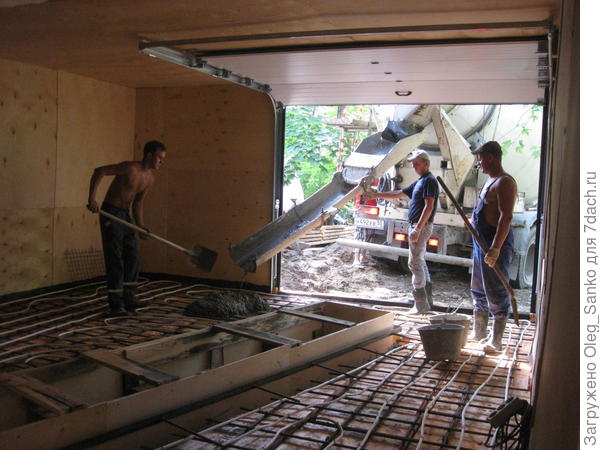

Заливка водяного теплого пола

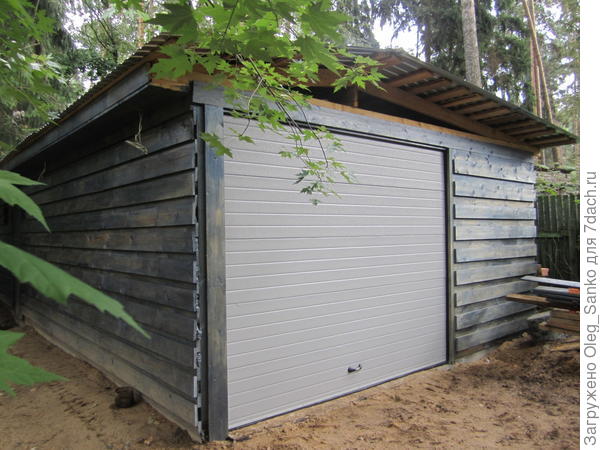

Гараж готов

Да, и ширина гаража существенно больше, чем габариты машины. Зато есть, где разместить верстак, резину и пр.

Как сделать фундамент на суглинке

Глины – это одна из самых обширных групп грунтов, которая как никакая другая требует предварительного изучения. В зависимости от содержания глинистых частиц и коэффициента пластичности, такая почва может быть как механически прочной и стабильной, так и иметь весьма печальные характеристики. Именно от них и зависит, какой должен быть фундамент на глинистой почве.

Особенности и типы глинистой почвы

Глинами принято называть осадочные горные породы, состоящие из одного или нескольких каолиновых минералов и алюмосиликатов. В сухом состоянии они имеют пылевидную структуру, а при увлажнении становятся пластичными. И если в гончарном производстве это свойство весьма ценно, то в строительстве приносит немало сложностей.

Глины могут залегать самостоятельными слоями, представлять собой тонкие прослойки в толще других грунтов, либо составлять определённый процент в смеси с песком, галькой, ракушкой. В смеси с песком – это супесь или суглинок, в зависимости от того, чего в составе больше.
Если количество глины превалирует, такой грунт является суглинистым. По большому счёту, к этой категории можно отнести почти все почвы в стране, за исключением торфяных болот, склонов гор и территорий с крупнозернистыми песками. Все чернозёмы, если рассматривать их гранулометрию, являются суглинками, обогащёнными органическими остатками и гумусом.

Наличие глины видно невооружённым взглядом

В случае воздействия текучих вод, уместно говорить не о размокании, а о размывании. Этот фактор зависит от конкретной структуры грунта, его гранулометрического состава. И опять же, плотные тяжёлые глины лучше сопротивляются размыванию, чем суглинки или супеси.

Самые популярные проекты серии FH:

Общая площадь:

Общая площадь:
114м²

Общая площадь:
115м²

Правильный выбор фундамента для глинистой почвы

Проектирование фундаментов под здания и сооружения осуществляется в соответствии с требованиями строительных правил 50*101. По поводу малоэтажного строительства зданий в этом СП сказано вот что:

Если грунт на участке просадочный, в случае вероятности его замачивания следует принять меры, исключающие возможность просадки фундамента ниже допустимого. Расчёт просадки грунтов II типа (когда они проседают не только от нагрузок, но и от собственного веса) производится по всей толще.
Для предупреждения просадки при закладке фундамента на суглинке, одиночно или комплексно принимают такие меры: >
заменяют пласт просадочного грунта на непросадочный;
прорезают всю просадочную толщу сваями;
вытрамбовывают котлованы;
устраивают грунтовые подушки и сваи;
укрепляют грунты силикатизацией или цементацией;
заливают жёсткий подготовительный слой из бетона;
организуют отведение поверхностных и подземных вод с участка.
Главным методом предупреждения набухания и просадочности грунтов в малоэтажном строительстве было и остаётся устройство компенсационных подушек из песка и щебня (соотношение примерно 40% + 60%), и их поверхностное упрочнение бетонной подготовкой. Песок может применяться любой фракции, кроме пылеватой. Особенно важно наличие такого основания под ленточными фундаментами с шириной подошвы менее 1,2 м.
На набухающих грунтах рекомендуется проектировать плитные и ленточные фундаменты, заанкерованные в удалённый прочный пласт с помощью свай. Вынос ростверка или плиты должен быть не менее 200 мм от поверхности почвы.
Если исследование грунта показало, что он непучинистый, для домов без подвала можно устраивать мелкозаглублённые ленты и короткие сваи. На пучинистых грунтах лучше всего себя зарекомендовали плитные основания и забивные сваи.

Варианты фундаментов на просадочных грунтах

Если под домом нужно сделать подвал, то на непучинистых глинах его стены возводят из сборных блоков ФБС без их соединения между собой, с обвязкой по верху армирующим поясом. На среднепучинистых глинах лучше использовать железобетонные блоки типа УДБ, с замоноличиванием стыков между ними.

Мнение эксперта Виталий Кудряшов
строитель, начинающий автор

Важно: На сильнопучинистых грунтах, особенно под газобетонные блоки, фундамент нужно делать только из монолитного железобетона. Монолитные пояса здесь предусматриваются по верхнему обрезу кладки стен каждого этажа. Если используются столбчатые фундаменты, то они должны быть связаны между собой железобетонными балками.

Под веранду или сарай

Пару слов о том, какой фундамент лучше на глинистой почве, если требуется возвести хозяйственную постройку. Тут многое зависит от того, из какого материала будут её стены. Если это каркасник или бревенчатый сруб, а так же газоблоки, смонтированные на обычном растворе (он обладает большей жёсткостью, чем клей), можно залить мелкозаглублённый фундамент по несъёмной опалубке. Для этой цели применяют дырчатые блоки из вибропрессованного пескобетона, арболита, керамзито- и полистиролбетона.

В зависимости от производителя, размеры блоков предлагаются разнообразные, но в среднем это 500 мм по длине и 400*250 мм в сечении — идеальные параметры ленты для сарая из газобетона с толщиной стенки 250-300 мм. Блоки укладываются на монолитный подготовительный слой и соединяются между собой пагозребневой системой. Сверху в специальные выемки устанавливается два ряда арматурных стержней, после чего производится заливка полостей бетонной смесью.

Правда, практика показывает, что застройщики чаще отдают предпочтение традиционному монолиту, так как найти блоки несъёмной опалубки можно не в каждой местности. В таком случае, остаётся заливать ленту традиционным способом, сделав опалубку из доски или фанеры.

Схема устройства опалубки под малозаглублённую ленту

Если хотите, чтобы в сарае был бетонный пол, лучше сразу залить фундаментную плиту. При толщине не более 200 мм она обойдётся не намного дороже ленты, но вопрос с черновым полом будет решён. Кстати, этот вид фундамента отлично подходит для строительства на глинистых грунтах.

Под газобетонные блоки

В силу относительной хрупкости, обусловленной пористой структурой бетонного камня, газоблочная кладка весьма чувствительна к подвижкам основания и реагирует на них активным трещинообразованием. В связи с этим, главное требование, которое предъявляется к фундаментам газобетонных домов – это максимальная пространственная жёсткость. Её следует соблюдать даже на непучинистых грунтах, а уж на глине, которая может быть весьма сильно подвержена пучению – и подавно.

Жёстким является такой фундамент, который обеспечивает статичность пространственного положения, устойчив к сдвигам и скольжению в подошве. Таковым является только монолит, и чем больше у него площадь опирания на грунт, тем лучше. К этой категории можно безоговорочно отнести фундаментную плиту с рёбрами жёсткости, а куда они должны быть направлены – вниз или вверх, должен показать расчёт.

Плита с хомутами, установленными по периметру стен для формирования рёбер жёсткости

Под 2-х этажный дом

Невозможно однозначно утверждать, что под двухэтажный дом из газобетона нужен такой-то фундамент, ведь конструктив последнего определяется на основе предварительного анализа грунта. В данном случае речь идёт о глинах, которые могут таить в себе немалое количество сюрпризов.

Например, в их группе есть отдельная категория – лёссы. Это макропористые (количество пор составляет не менее 50%) грунты, которые проседают и в сухом состоянии — а уж при намокании тем более. На таких грунтах строить фундаменты можно только из натурального и искусственного камня (бутобетон и железобетон), предварительно принимая меры по предотвращению замачивания оснований.
Чем больше этажность здания, тем выше и нагрузки на грунт. В зависимости от конкретных значений, объёмно-планировочного решения дома (наличия или отсутствия подвала), характера напластований почв и глубины их промораживания, и принимается решение по выбору типа фундамента.
Лента малого заложения под двухэтажный дом однозначно не подходит, учитывая, что и грунт слабый, и газобетонная кладка очень чувствительна к просадкам. Спроектировать, конечно, можно и такую ленту. Но это невыгодно — потребуется заменить большое количество грунта под подошвой фундамента более прочным, что повлечёт увеличение объёма земляных работ.
В такой ситуации чаще проектируют Т-образную ленту глубокого заложения, с железобетонной подушкой в основании, расширяющей площадь взаимодействия с грунтом. Чем ближе подошва ленты к плотному слою грунта, тем меньше будет проседать здание. Конкретная отметка заглубления зависит от уровня промерзания почвы в регионе.
Если предпочтение отдаётся плите, то она, во избежание скольжения по размокающей глине должна быть спроектирована с направленными вниз рёбрами жёсткости. Если нужен подвал, плита может без проблем заглубляться на нужную отметку. В таком случае, стены подвала следует тоже выполнять в монолите. Они будут играть роль рёбер жёсткости, только направленных вверх.
