Как правильно выбрать подвижность бетона для фундамента

При выборе подвижности бетона для фундамента важно учитывать условия эксплуатации и характеристики грунта. Для большинства фундаментов рекомендуют использовать бетон с подвижностью от S1 до S3, что обеспечивает достаточную текучесть для легкого заполнения опалубки, но в то же время предотвращает излишнюю подвижность, что может привести к снижению прочности.

Если фундамент будет загружен значительными нагрузками или установлен на сыпучих грунтах, стоит предпочесть более жесткие составы с подвижностью S1 или S2. В условиях низких температур или при строительстве на слабых основаниях можно использовать более подвижные растворы, но следует тщательно следить за их стабильностью и долговечностью.

Подвижность бетонной смеси

Подвижность бетона – одна из самых важных характеристик материала. Если не учитывать пластичность материала, то вряд ли бетонные работы будут проведены эффективно. Сегодня мы расскажем о том, как определяется подвижности бетонной смеси, что можно добавить в бетон для пластичности и затронем другие аспекты, касающиеся этого важного для материала показателя.

Подвижность бетона: что это?

Подвижность бетонной смеси, согласно ГОСТ 10181-2000, оценивают по осадке (ОК) или расплыву (РК) сформированной бетонной фигуре, которая изготавливается с помощью конуса для определения подвижности бетона.

Консистенция бетонного раствора может быть от легкоподвижной до жесткой. ГОСТ 7473-2010 устанавливает обозначение пластичности буквой П, за которой идет цифра от 1 до 5. Чем меньше цифра – тем менее пластичен бетон. Единицы измерения подвижности бетонной смеси – сантиметры, в которых определяется осадка конуса.

Так, бетон с показателем подвижности П1, П2 и П3, считается малоподвижными. А материал, обладающий подвижностью П4 и П5 – очень подвижными.

Некоторые факторы могут влиять на пластичность раствора, например:

• Сцепление компонентов наполнителя между собой. Так, если поверхность гравия очень гладкая, то трение смеси с опалубкой снижается, и подвижность повышается. Однако чаще для изготовления бетонного раствора используется щебень, из-за повышенной прочности итоговой конструкции.
• Наличие глинистых и пылевидных примесей в заполнителе могут снизить пластичность. Недостаточная очистка компонентов раствора Ведет к появлению дефектов в затвердевшем бетоне.
• Увеличенное количество воды и цемента, а также добавление пластификаторов, способно повысить подвижность. При этом соотношение компонентов раствора должны быть идеально выверены, чтобы не допустить снижение прочности.
• Тип цемента Влияет на пластичность бетонной смеси. Пуццолановый портландцемент приводит к большей осадке стандартного конуса для определения подвижности бетонной смеси.
• Вибрирование и штыкование способно в некоторой степени компенсировать низкую пластичность раствора.

Смеси, как с высокой пластичностью, так и с низкой, имеют свои плюсы и минусы. Если текучесть высокая – бетон не остается на щебневой подушки, а просачивается, либо может выливаться сквозь щели в опалубке. С бетоном низкой пластичности сложнее работать и заливать его в форму.

Как определить подвижность бетонной смеси

Методы определения подвижности смеси бетона устанавливаются ГОСТ 10181-2014, в части 4. В нем же указаны приспособления для определения подвижности бетонной смеси, которые понадобятся для испытания, его порядок подготовки и проведения.

Если же описать процесс, как измеряется подвижность бетона, простыми словами, то можно выделить 5 этапов:

1. Выбирается конус, с помощью которого определяется подвижность бетонной смеси. Его размер которого зависит от фракции заполнителей, он устанавливается на ровной поверхности.
2. Поверхности, которые соприкасаются с бетоном, очищаются и увлажняются.
3. Конус заполняется раствором в 3 слоя одинаковой высоты.
4. Каждый из слоев уплотняется штыкованием – 25 раз для нормального размера, и 56 раз для увеличенного.
5. Срезается лишняя часть раствора, снимается конус и замеряется время изменения высоты относительно верхней части формы.

Обратите внимание, если класс подвижности бетона – П4 или П5, то раствор должен быть уложен в конус за один прием, и проштыкован 10 раз в форме нормального размера, и 20 раз – в увеличенной.

Для точности исследования, оно проводится несколько раз. В зависимости от установленной усадки устанавливается показатель подвижности. Подвижность бетона, таблица:

Для удобства работы с материалом используется таблица пластичности бетона.

Наиболее подходящая подвижность бетона для фундамента такая, чтобы снижение высоты конуса в процессе испытания составляло от 50 до 150 мм. Такой материал относится к малоподвижному.

Добавки для увеличения подвижности

Для повышения пластичности бетона могут использоваться различные добавки, которые делают материал более удобоукладываемым. Их выбор зависит от многих факторов, например, состава смеси и температуры окружающей среды на объекте.

На заводе «Горизонт» вы можете заказать бетон, который идеально подойдет для ваших нужд. Наши специалисты готовы проконсультировать вас по телефону или в чате. При необходимости организуется бесплатный выезд инженера на стройку.

Определение термина «подвижность бетона»

Подвижность бетона – важный показатель, влияющий на качество смеси и эффективность бетонных работ. В маркировке он обозначается литерой П с цифрой от 1 до 5. В профессиональной среде для него существуют и другие названия: текучесть, пластичность.

В процессе бетонирования определяющее значение имеет удобоукладываемость или формуемость смеси – способность равномерно заполнять ограниченное пространство при сохранении однородности и монолитности массы под воздействием гравитации, а Внешнего воздействия: утрамбовки, виброуплотнения, штыковки. От неё зависит прочность сооружения , поскольку она предотвращает образование пор в бетонном изделии.Уровень формуемости складывается из параметров пластичности, связности, жесткости материала. Подвижность бетонной смеси – это её способность растекаться исключительно за счет собственного веса, без механического воздействия, и принимать форму заливаемого объекта. Данное свойство влияет на легкость работы со смесью и является одним из ключевых при выборе материала для выполнения конкретной задачи.

Как измеряют подвижность бетона по ГОСТ?

Определение подвижности бетона по ГОСТ 10181-2014 производится в лаборатории, исходя из изменения высоты образца. Для этого применяется несколько методов. Самый быстрый из них – осадка конуса (для П4 и П5 – расплыв конуса). Он применяется в первую очередь и проводится в несколько этапов:

1. В конусообразную металлическую форму укладывают раствор тремя слоями одинаковой высоты. Размер воронки зависит от фракции заполнителя. Каждый слой уплотняется штыкованием.
2. Поверхность раствора выравнивают, срезая лишнюю часть.
3. Конус переворачивают широкой стороной вниз и медленно снимают, выкладывая содержимое на ровную увлажненную дощатую поверхность наподобие песочного «куличика».
4. Принявшей форму конуса массе дают время осесть.
5. Измеряют значение подвижности вычислением снижения высоты смеси относительно верхнего среза формы (разница первоначальной и окончательной высот).

Для конуса высотой 300 мм полученная разница до 150 мм говорит о малой текучести состава. 150 мм и более – максимально подвижная смесь. С целью получения наиболее точного результата проверка повторяется несколько раз и вычисляется среднее арифметическое. При отсутствии разницы высот для определения подвижности бетона производится испытание на виброплощадке с помощью виброинструмента и секундомера. Посредством вибрации проверяют также смеси с размером фракции 40-50 мм.

Какие классы бетона бывают в зависимости от подвижности?

Если при исследовании оседание конуса составило не более 5 см , раствор считается жестким, 6-12 см – пластичным. По степени текучести смеси определяются классы подвижности бетона:

• П1 – малоподвижные. Осадка конуса раствора до 5 см включительно.
• П2 – подвижные. Оседание составляет 5-10 см.
• П3 – сильноподвижные. Испытательный конус осаживается на 10-15 см.
• П4 – литые. Уменьшение конуса в пределах 15-20 см.
• П5 – текучие. Осадка конуса этих смесей равняется 21 см и более.

Где используют бетон различной степени подвижности?

Марка подвижности бетона вкупе с другими показателями определяет сферу применения стройматериала.

• П1 используется для создания монолитов с минимальной сложностью конфигурации: бетонного покрытия дорог и аэродромов, стяжек для пола, плит без арматуры или с небольшим её количеством и т.д.
• П2 применяют для устройства умеренно армированного плитного фундамента, крупных колонн, плит без арматурного каркаса.
• П3 – самый востребованный материал для стандартных построек. Быстро заполняет полости и принимает их форму. Оптимально подходят для горизонтальных плотно армированных конструкций. Могут использоваться уплотняющие средства.
• П4 – лучшая подвижность бетона для высокого фундамента и густо армированных конструкций со сложной опалубкой, например, колонн.
• П5 предназначены для работы с герметичной опалубкой при изготовлении изделий с плотной арматурой, в первую очередь плит перекрытия.

ВАЖНО: разбавления смеси водой с целью повышения пластичности может ухудшить качество бетона и привести к снижению прочности сооружения. Таким образом, правильный выбор бетонной смеси по показателю пластичности – одно из важнейших условий качественного проведения работ, прочности и долговечности возведенного объекта.

как добраться

Бетон, бетонные изделия, ЖБИ, строительное оборудование и техника

Подвижность бетона: как определить пластичность бетона

Бетон используется при строительстве для возведения различных конструктивных элементов здания, поэтому важно точно знать его качественные характеристики. Для отдельных структурных частей сооружения используется товарный бетон разных марок.

Бетон используется на всех этапах строительства

Важным его показателем является подвижность. Её еще называют удобоукладываемостью или пластичностью. Она отражается в паспорте, наряду с маркой, водонепроницаемостью и морозостойкостью.

От чего зависит пластичность бетона и на что влияет этот показатель

Подвижность бетона – показатель, который определяет способность этого материала заполнять форму без просветов и полостей. Это важно учитывать, ведь от количества пор зависит прочность конструкции. Наличие всего 2% уже снижает ее на 10%, а 5% – уже на 30%. Кроме того, пластичность определяет способ трамбования и сферу применения той или иной марки.

Подвижность бетона определяет сферу его применения и технологию заливки

Виды бетонов в зависимости от степени пластичности маркируются заглавной буквой П и цифрой. Чем выше значение, тем текучее смесь.

Подвижность бетона, класс и требования к качеству отражены в ГОСТ 7473-2010.

Факторы, от которых зависит показатель:

• Количество воды, цемента и основы. Даже при неизменном соотношении первых двух элементов, уменьшение количества твердой составляющей (щебня или гравия) приводит к увеличению текучести. При этом прочность бетона не страдает. Изменение же соотношения за счет добавления воды, особенно уже в готовую смесь опасно, потому как снижает прочность на несколько классов.
• Тип наполнителя. Гравий более гладкий, чем щебень. Он обеспечивает большую удобоукладываемость за счет скольжения частиц по стенкам опалубки и между собой. Прочность такой конструкции заметно ниже, чем из бетона на основе щебня.

Пластичность бетона зависит от наполнителя

• Марка цемента. Самый жесткий бетон замешивают на обычном портландцементе, а вот более текучие марки делают на пуццолановом.
• Чистота наполнителя. Глинистые включения в щебне или гравии или недостаточная очистка их от пыли приводит к повышению пластичности бетона и появлению дефектов в конструкции после его застывания.
• Добавки. Их применение позволяет добиться требуемой пластичности и при этом сэкономить на количестве цемента. К ним относят пластификаторы, суперпластификаторы, тонкомолотые лигатуры. Они могут составлять от 0,1 до 20% объема готовой смеси. Бетон с присадками более текуч, увеличивается время на его заливку и появляется возможность использовать материал для заливки сложных форм.

Пластификаторы позволяют добиться нужных показателей удобоукладываемости бетона без потери прочности

Неподвижные бетоны марок П1-П3 используют для укладки фундамента, уплотняют изделие штыкованием или вибрированием. Более текучие марки (П4, П5) используют для армирования или заливки балок, стен, перекрытий.

Определение подвижности бетона

Испытания подвижности материала для оперативной корректировки показателя или технологии укладки осуществляется непосредственно на строительной площадке. Пользуются методом заливки формы, для которого необходимы:

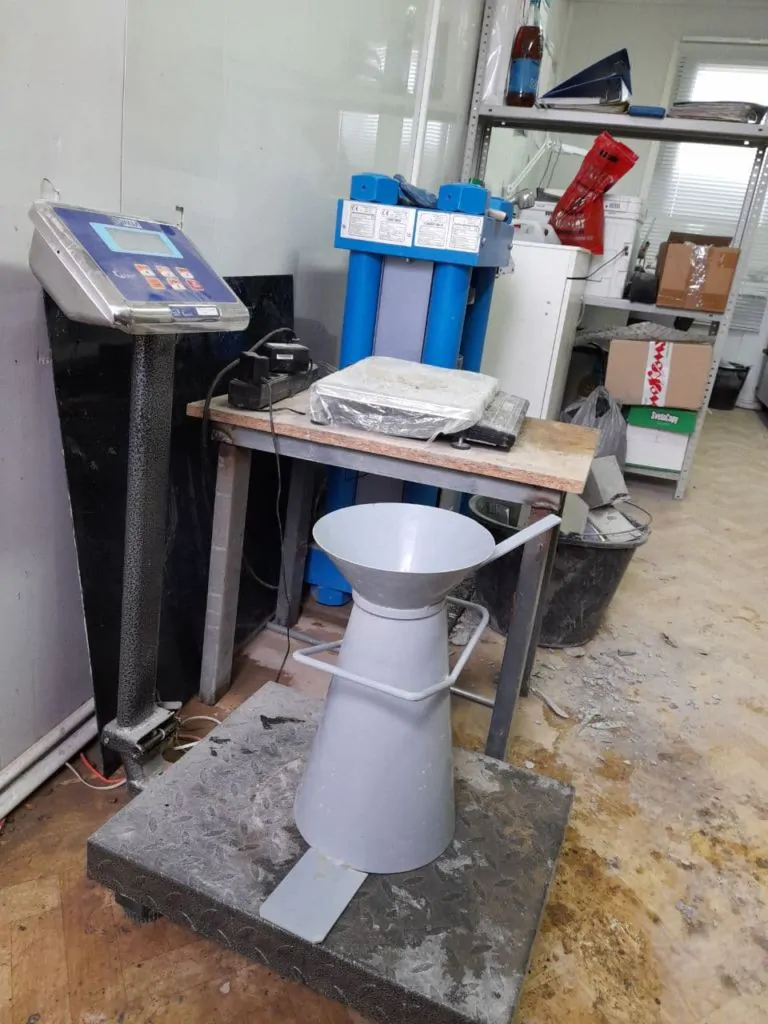

• Металлический усеченный конус, высотой 300 мм и диаметром оснований 200 и 100 мм.
• Воронка для заливки, которая может быть отдельной или совмещенной с формой.
• Прочное, ровное, горизонтальное основание (оргалит, фанера, доска, обитая железным листом и т.д.).
• Кельма.
• Линейки.
• Металлический стержень длиной 600 мм.

Метод осадки конуса самый популярный для определения подвижности

Процесс начинается с увлажнения основания и закрепления конуса. Далее в него через более узкое отверстие заливается бетон в три этапа. Каждый слой штыкуется металлическим стержнем для более плотного заполнения до 25 раз. После заполнения формы доверху снимают излишки.

Конус медленно снимают (от 4 до 7 сек.), переворачивают и ставят рядом с «бетонной горкой», которая медленно оседает. Далее измеряют степень оседания в сантиметрах. Одну линейку укладывают на металлический конус горизонтально, вторую ставят рядом вертикально на вершину смеси.

Подвижность бетона различных видов, в зависимости от осадки конуса, отражена в таблице:
