Как правильно установить фундамент под винтовые сваи

Для подведения фундамента под винтовые сваи сначала необходимо провести геодезические работы и определить места их установки в зависимости от проекта. Затем на выбранных участках размечаются точки, после чего производится винтовое ввинчивание свай в грунт до достижения необходимой глубины, обеспечивающей устойчивость конструкции.

После укладки свай важно провести монтаж ростверка, который соединит их и распределит нагрузку. Ростверк может быть выполнен из железобетона или стального профиля и должен обеспечивать долговечность и прочность фундамента. Важно также предусмотреть дренажные системы для уменьшения воздействия влаги на фундамент.

Ленточный фундамент на винтовых сваях своими руками

Ленточный фундамент на винтовых сваях — комбинированная технология возведения основания. Винтовые сваи повышают устойчивость фундамента на сложных видах грунта и заболоченных территориях, а ленточные основания принимают нагрузку строения и равномерно распределяют её на сваи. Ленточный фундамент на винтовых сваях подходит даже для строительства тяжелых кирпичных строений.

Главной особенностью комбинированного фундамента является фиксация в плотных слоях грунта ниже уровня промерзания и получение ленточного основания в верхней части при минимальных финансовых затратах.

Фундамент получил широкое распространение в частном строительстве на участках с большим перепадом высот. Для строительства основания под легкие конструкции, такие как бани, беседки или бытовки, самостоятельно выполнить расчет количества винтовых свай не составит проблем. Но при проектировании жилого строения необходимо составление проекта с расчетом поступающих нагрузок на строение.

Этапы строительства

Порядок монтажа схож с монтажом мелко заглублённого или ростверкового фундамента, но с некоторыми особенностями:

• Изучение грунта. Чтобы подобрать винтовые сваи нужно знать расстояние до устойчивых слоев грунта и наличие подземных вод под участком. Если винтовую сваю закрутить на недостаточную глубину, то свая провалится, а на бетонной ленте появятся трещины. В итоге фундамент потребуется восстанавливать, а это дорого.
• Земляные работы. Выемка грунта осуществляется только в случаях строительства фундамента на слабо пучинистых грунтах. На пучинистом грунте используется ростверковый тип фундамента. Глубина траншеи составляет в среднем 50 см.
• Отсыпка подушки из песка или песчано-гравийной смеси. Во время отсыпки винтовые сваи должны быть закрыты. Гравий крупной фракции может стать причиной повреждения наконечника винтовой сваи.
• Погружение винтовых свай. Количество, диаметр, глубина и интервалы установки свай определяются проектом и грунтовыми условиями. Если у вас возникли вопросы по проектированию фундамента, обращайтесь к нашим специалистам.
• Армирование конструкции. Армирование делаем и арматуры сечением 10-12 мм.
• Бетонирование. Используем бетон марки прочности не ниже М350. В зимний период в бетон добавляются морозостойкие пластификаторы.
• Набор прочности. Бетон набирает прочность в течение 28 дней. Для защиты от дождя и снега рекомендуется накрыть бетон полиэтиленовой пленкой.

Плюсы и минусы ленточного фундамента на винтовых сваях

Достоинства:

• Экономичность по сравнению с глубоко заглублённым фундаментом. В Санкт-Петербурге и Ленинградской области уровень промерзания грунта составляет от 1,3 до 1,5 метра. Ленточный фундамент такой глубины потребует значительных финансовых вложений.
• Несущая способность. При соответствующем проекте, несущей способности фундамента достаточно для строительства тяжелых строений.

Недостатки:

• Необходимость выждать время до минимального набора прочности фундамента.

Какие еще есть типы ленточных фундаментов на сваях

Помимо винтового основания в строительстве используются буронабивные и забивные железобетонные сваи.

• Применение буронабивных свай для ленточного фундамента —трудоемкий процесс. Кроме подготовки мелко заглублённого фундамента или ростверка выполняется копка лунок под сваи с последующим армированием и обвязкой. Строительство на участках с высоким уровнем грунтовых вод осложняется постоянным затоплением траншеи, что требует оборудования дренажа и системы водостока. Для защиты бетона от разрушения выполняются гидроизоляционные работы при помощи рулонных или обмазочных материалов.

Забивные ЖБ сваи отличаются высокой несущей способностью. Забивные конструкции применяются для строительства тяжелых строений на склонах. Для монтажа применяется специальная строительная техника.

Понравился материал? Расскажите о нем друзьям!

Монтаж фундамента на винтовых сваях своими руками

Прежде всего, следует выбрать оптимальную конструкцию фундамента. Среди возможных вариантов – ленточный фундамент, монолитная фундаментная плита, фундамент на винтовых сваях либо столбчатый фундамент.

При возведении дачных домов или коттеджей по технологии сип-панелей, из щитового, брусового либо других видов деревянных материалов, более предпочтительно использование винтовых свай.

При уверенности в благоприятном грунте на выбранном участке (нет корней, камней, известняковых либо торфяных заложений) может производиться самостоятельный монтаж винтовых свай, без необходимости применять специальную технику.

Для самостоятельного монтажа потребуются:

1. «Стандартные сваи». Винтовые сваи длиной 2.5 м и диаметром 108 мм. Определяется диаметр сваи в зависимости от прогнозируемых нагрузок. ДляСВС-108/2500 мм. несущая способность в суглинках составляет в среднем 4-8 тонн. Определяется длина сваи в зависимости от степени промерзания грунта в регионе, состава грунта (расстояние устойчивого грунта от поверхности), высоты цоколя строения (минимум 0.5 м.).
2. Оголовки 250*250 мм;
3. Лопата.
4. Колышки, с помощью которых размечается свайное поле.
5. Рулетка.
6. Лопата.
7. Маркер по металлу.
8. Гидроуровень или нивелир.
9. Магнитный уровень.
10. Металлический лом.
11. Два рычага. Трубы 2-3 метра длиной, надевающиеся на металлический лом.
12. Сварочный аппарат.
13. Болгарка с отрезными дисками по металлу.
14. Цемент, вода, песок.
15. Генератор (если не подведено электричество).
16. Антикоррозийное покрытие, предназначенное для обработки сварного шва.
17. Емкость для бетонного раствора.
18. Два помощника.

Монтаж винтовых свай – пошаговая инструкция

1. Разметка свайного поляМонтаж свай производится с шагом не больше 3 м. между собой. Превышение этого расстояния приведет к снижению несущей способности, возникает риск провисания бруса. Крепление всех несущих перегородок дома должно производиться к винтовым сваям.
2. Выставляем периметрИзмерение диагоналей, установка колышек в 4 углах по периметру дома. Фундамент должен быть параллельно соседнему участку или дороге.
3. Завинчиваем угловые сваиЗавинчивание свай должно производиться строго по центру бруса. Соответственно, при указании размеров дома «по краям», потребуется вычет половины ширины бруса с обеих сторон. В частности, при размерах «по краям» 6 на 6 метров, а первый венец — брус с сечением 150 на 150 мм, завинчивание угловых свай должно производиться с шагом 5,85*5,85 м.
4. Завинчивание свайВыкапывание в намеченном месте приямка, с глубиной не более 0.5 м. В противном случае может потребоваться обвязка. Завинчивание свай должно производиться в грунт не менее 1.5 м. глубиной, чтобы не было выпирания в результате морозного пучения. Закручивание свай оптимально производить на 1.6-1.7 м. глубиной. Лом вставляется на конце сваи в технологическое отверстие. Надевается на него с двух сторон труба больше диаметра – в качестве рычага. Производится крепление магнитного уровня на ствол сваи. Наклон сваи должен быть с углом не больше 1.5-2 градуса, в противном случае существует риск неравномерной нагрузки с последующей деформацией сваи. По мере того, насколько сложно окажется крутить сваю, можно ощутить плотное затягивание лопасти в грунт, после этого остановите процесс.
5. Обрезка свайСваи обрезаются по высоте гидроуровнем либо нивелиром. Обрезка должна быть минимум 15-20 сантиметров – длина технологического отверстия без несущей способности.
6. БетонированиеБетонирование свай производится с помощью раствора цемента и песка в соотношении 1 к 4. Бетонирование позволяет защитить сваю от внутренней коррозии.
7. Приваривание оголовковОголовок 250*250 мм является усиленной площадкой, с привариванием к трубе диаметром больше по сравнению со сваей, с отверстиями для крепления бруса. На сваю надевается и приваривается оголовок. Требуется зачистка сварного шва и обработка с помощью антикоррозийного средства.

Для фундамента на винтовых сваях усадка не нужна. Обвязка и строительство может производиться на следующий день.

Как поднять дом на винтовые сваи: размещаем винтовые сваи под старый дом

Статья расскажет о том, как поднять дом на винтовые сваи и каким образом разместить винтовые сваи под старый дом.

Ни одно строение не может эксплуатироваться вечно. В первую очередь это касается частных домов, которые были возведены несколько десятилетий назад.

Слабое место таких построек – фундамент. Он наиболее подвержен негативному воздействию внешних факторов, поэтому, как правило, приходит в негодность, когда остальные конструкции здания еще в порядке. И именно снижение прочности фундамента становится причиной разрушения всего строения.

Основная причина возникновения проблем с фундаментом – отсутствие информации о грунтах. К примеру, многие знают, что преобладающий грунт на их участке – глина, но далеко не все знают, что глины имеют разное сопротивление при взаимодействии с фундаментом. Каким окажется реальное сопротивление в конкретном случае спрогнозировать сложно, так как в большинстве случаев заказчик опирается только на общее описание грунтов.

Это приводит к тому, что многочисленные проблемы (неравномерные

осадки, крены, трещины и т.д.) накапливаются в ходе эксплуатации, а следом возникает необходимость в усилении или реконструкции. В связи с этим важное значение приобретает информация о свойствах грунтов конкретной стройплощадки. От полноты этой информации будет в конечном счете зависеть успех реконструкции в целом. Ведь грунт – материал, характеристикам которого свойственна значительная изменчивость даже в геологически однородном массиве.

Еще один важный момент, связанный с грунтом, который все постоянно упускают из виду: агрессивность грунта по отношению к материалам, используемым в фундаментной конструкции.

Например, при использовании металлических свай, совершенно не учитывается, что те же глинистые грунты в подавляющем большинстве случаев находятся во влажном или водонасыщенном состоянии, а, следовательно, характеризуются высокой коррозионной агрессивностью по отношению к стали. А это может привести к сокращению срока службы 1 миллиметра стали с 20 лет до 5 лет.

Когда дом нужно
поднимать на сваи?

Изменения, которые должны побудить владельца задуматься о ремонте или усилении:

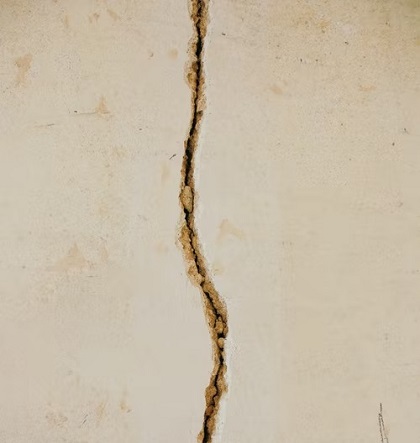

• многочисленные наклонные трещины;
• частичное разрушение фундамента;
• неравномерные осадки в виде крена.

В первую очередь необходимо определить характер и масштаб повреждений существующего фундамента. Это позволяет оценить весь объем работ по его восстановлению (реконструкция может обойтись дороже, чем строительство нового дома – справедливо для дач и т.п.).

Иногда ремонт фундаментной конструкции становится частью работ по реконструкции всего строения, так как существующий фундамент не соответствует требованиям нового проекта.

В некоторых случаях к ремонту фундамента относят и устройство различного рода пристроек к существующему сооружению.

Разработка проекта
реконструкции

После получения необходимых данных о грунтах обязательно производится разработка проекта реконструкции или ремонта старого фундамента.

Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.

Данные о КАГ; требования к жесткости, прочности.
Данные о КАГ; требования к жесткости, прочности, устойчивости.
Показатели расчетной глубины промерзания; несущая способность основания.

Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность основания.

Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.

Таблица 1 — Основания для назначения параметров винтовых свай

Кажется, что такой объем данных дадут только полноценные геологические изыскания, но это не так. Процедуры, разработанные и введенные в качестве обязательных ГК «ГлавФундамент», – геолого-литологические и геотехнические исследования, а также измерения коррозионной агрессивности грунтов (КАГ) – позволят получить всю необходимую информацию. Так как исследования адаптированы под ИЖС их цена не высока.

На фундаменты воздействуют различные по величине нагрузки:

• под ответственными узлами здания/сооружения;
• под несущими стенами;
• под ненесущими стенами;
• под лагами пола.

Только добившись равномерного распределения нагрузок на основание можно увеличить срок службы фундамента и сделать его более надежным.

Поэтому учет воздействия различных по величине нагрузок требует использования определенной конструкции винтовой сваи. При этом способность к восприятию проектных нагрузок обеспечивается в первую очередь количеством, диаметром и конфигурацией лопастей. Толщина стенки и диаметр ствола гарантируют, прежде всего, соответствие требованиям к жесткости, прочности и долговечности.

О том, какие модификации свай лучше устанавливать под разные по величине нагрузки подробнее рассказывается в статье.

Общий план работ. Как избежать
разрушений при подъеме

Чтобы осуществить ремонт фундамента винтовыми сваями необходимо поднять постройку на нужную высоту с помощью домкратов. После этого под стены и углы дома подкладываются блоки, чтобы избежать внештатных ситуаций.

Так как частные дома не предназначены для того, чтобы их поднимали, то при осуществлении подъема стены могут отклоняться от своего прежнего положения. Например, при подъеме стены высотой 3 метра на 20 см отклонение может доходить до 8 см. Здесь все зависит от возраста и состояния здания.

Чтобы такие отклонения не привели к разрушениям, следует разобрать 20-30 см пола вокруг печи и перекрытия чердака около трубы. А в особо ветхих домах также приходится снимать двери и доставать окна из проемов. Также при поднятии с помощью домкрата применяются специальные сжимы. Это прочные металлические полоски из стали, которые крепятся к стенам по вертикали. Они придают стене

дополнительную жесткость, предохраняя ее от смещений при подъеме.

Кроме того, поднимать дом необходимо плавно и без резких рывков. Если высота подъема должна быть более 15 см, то весь процесс нужно разделить на несколько «заходов», во время каждого из которых нужно «брать планку» не более, чем в 5-10 см.

Чтобы ваши домкраты выдержали нагрузку нужно рассчитать вес строения. Это можно сделать, зная его размеры и плотность материала, из которого он сделан.

Для облегчения строения из него необходимо вынести все. Как правило, вес даже легкой домашней утвари в сумме довольно существенный. Перед работой нужно обязательно отсоединить (или разобрать) все пристройки, которые могут помешать его подъему на винтовые сваи (крыльцо, веранда, чулан для хранения старых вещей).

Установка свай под старый дом

Ход работ:

• винтовые сваи закручиваются по парам по длинным сторонам строения на расстоянии 20-40 см от стен, а в некоторых случаях и внутри дома;
• сваи бетонируются, затем на каждую привариваются оголовки, чтобы служить опорой стальным балкам, проходящим под стенами дома;
• строение поднимается при помощи специальных домкратов;
• под строение подкладываются балки, обрезанные строго по размеру строения с необходимым запасом 20-40 см для крепления к винтовым опорам;
• балки крепятся к оголовкам (крепление сварное), после чего вся конструкция прокрашивается;
• строение опускается на готовую конструкцию;
• старый фундамент можно оставить или разобрать – на усмотрение заказчика.

Подъем дома на винтовые опоры – это надежное решение для продления срока службы старого строения. А при условии соблюдения правил производства работ, здание на таком фундаменте прослужит еще долго.
