Электрозамки для калиток: электромеханические против магнитных

Мы стремимся упростить свою жизнь. Открывать двери или калитку посетителям в лишний раз чревато неудобствами, особенно зимой и ночью. Поэтому установка электрического замка на уличную калитку становится хорошей идеей. Он открывается дистанционно, всего лишь нажатием кнопки, прямо из дома.

Также такой замок можно интегрировать с домофоном, что позволит вам видеть, кто пришел, и избежать нежелательных гостей.

Типы электрозамков и принципы их работы

Существует два главных типа электрических замков: электромагнитные и электромеханические. В чем их отличие? Электромагнитный замок держит двери закрытыми за счет силы притяжения электромагнита, который устанавливается на дверной раме и его ответной части на полотне двери. Пока подается питание, двери остаются закрытыми благодаря этому притяжению.

При отключении питания магнитное поле исчезает, и двери могут открываться. Здесь нет механического запирания, только влияние магнита.

Электромеханический замок функционирует иначе. Он имеет внешнее устройство, похожее на традиционный ригельный замок, но с электромагнитом, который управляет его механизмом. В остальном он представлен тем же запирающим элементом, который фиксируется в ответной части и блокирует доступ.

Электрический замок на калитку: какой лучше

Каждый из этих типов замков имеет свои преимущества. Электромагнитный замок может открываться с помощью чипов, которых можно сделать практически неограниченное количество, поэтому они популярны в многоэтажных домах. Кроме того, в таком замке отсутствует механика, что исключает вероятность заедания и поломок.

Это в действительности электронный замок, которым можно управлять удаленно.

Следует отметить, что электромагнитный замок имеет одну особенность — он немного нагревается. Это помогает предотвратить образование льда в зимний период, даже в самые сильные холода. Такой замок также можно подключить к системам безопасности и интегрировать в «умный дом».

Однако у электромагнитов есть и недостатки — высокая стоимость, необходимость в постоянном подключении к электросети, большой размер, требующий значительного пространства для установки. Дополнительно, для нормальной работы системы необходимы контроллер, считыватель ключей и кнопка для выхода, что в итоге делает систему дороже.

Можно ли установить электромагнитный замок на калитку? Да, конечно. Если вас беспокоят частые отключения электричества, можно дополнить систему аккумулятором. Потребление энергии у него невелико, а напряжение составляет 12-16 В, поэтому нужна лишь небольшая и относительно недорогая батарея.

Для калитки более рационально использовать электромеханические модели

Электромеханические замки чаще выбирают для установки в частных домах. Они, как и обычные ригельные, могут располагать тремя или четырьмя ключами. В случае отключения питания, они продолжают функционировать как обычные защелки с системой механического взведения. Этим замком можно управлять с помощью подачи питания (кнопка в доме) или подключать к видеодомофону. Это хороший выбор для калитки или ворот.

Как ведут себя такие замки зимой вне помещения? Они функционируют как стандартная защелка. В снежную погоду могут забиваться, а лед может намерзать. Чтобы этого избежать, необходимо периодически смазывать замки и устанавливать козырьки над ними или навесы над входными группами. Тем не менее, влага все равно попадает внутрь замка.

Поэтому лучше выбирать модели из нержавеющей стали для наружной установки (что является оптимальным вариантом), оцинкованные или с порошковым покрытием.

Электромеханические замки: виды, типы, разновидности

Электромеханические замки делят на два типа: нормально открытые и нормально закрытые. Нормально открытые требуют питания для закрытия двери, а для открытия питание отключается. В нормально закрытых замках питание подается только для открытия — при включении защелка притягивается и двери открываются.

Оба решения имеют свои недостатки. В первом случае, если питание пропадает, двери остаются открытыми, и любой может войти. Однако это можно решить, установив аккумуляторную батарею, которая будет поддерживать функционирование замка в случае отключения сетевого питания.

Во втором варианте, когда двери остаются закрытыми при отсутствии питания, ситуация не намного лучше, так как запор можно открыть, толкнув защелку с внутренней стороны. Тем не менее, есть экземпляры, которые можно открыть ключом — это бывает оптимальным решением в ряде ситуаций.

Виды электромеханических замков по способу установки

Как и стандартные замки, электромеханические могут быть накладными и врезными. Накладные модели представлены в большем количестве и легче устанавливаются, что делает их более распространенными, так как они активно производятся в Китае и имеют доступную цену.

Установка электрического врезного замка на калитку имеет смысл только при наличии двойной обшивки. Так замок будет скрыт от глаз. На обычные калитки или ворота лучше предпочесть накладные варианты.

В магазинах можно увидеть более широкий ассортимент накладных электромеханических замков. Именно они чаще выбираются для установки на ворота и калитки. Они могут быть правосторонними или левосторонними (в зависимости от места установки), некоторые могут иметь возможность изменения положения.

Как работает электромеханический замок

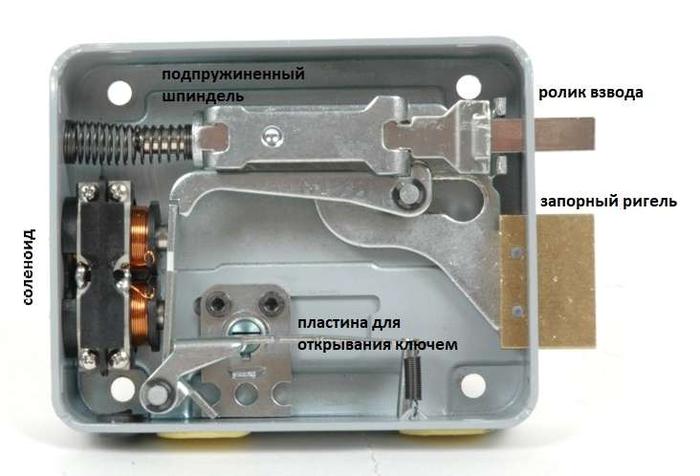

Существуют два основных типа конструкции электромеханических замков: ригель с механическим блоком и электромагнитом в запирающей части. Рассмотрим работу замка на примере пружинного механизма с соленоидом (на фотографии замок в закрытом состоянии). Большинство моделей имеют два компонента в запорной части: ролик для взведения и ригель.

До тех пор, пока ролик не будет нажат, ригель остается внутри корпуса. Чтобы закрыть замок, нужно прижать ролик. В ответной части замка имеется небольшая площадка, куда ролик упирается, когда вы закрываете двери, пошевеливая им, и он уходит внутрь замка, освобождая пружину, которая в свою очередь выталкивает ригель.

Так двери оказываются запертыми.

Для открытия электрозамка необходимо краткосрочно подать питание на соленоид. Пластина, прикрепленная к соленоиду, притягивается, ловкость высвобождает ригель и тот втягивается внутрь. При этом взводной ролик выскакивает, блокирующий ригель внутри корпуса. Для повторного закрытия замка педалирует блокировочный ролик. Это значит, что замок может открываться электрически/дистанционно.

Дистанционно, так как кнопка питания может находиться и в помещении.

Также имеются модели, которые можно открыть, нажав кнопку на самом замке. Это удобно, когда вы находитесь рядом. Если вы собираетесь выбрать электрический замок для калитки, выбирайте с кнопкой открывания. Иначе, даже находясь около ворот, вам придется возвращаться в дом, чтобы их открыть.

Опция с ключом

Во многих моделях предусмотрена возможность открытия замка при помощи ключа. Принцип работы аналогичен тому, что используется при электрическом открытии, но здесь сила, приводящая в действие ригель, другая. В этом случае работа осуществляется механически. Ключ переключает пластину, которая двигается в сторону соленоида.

Эта пластина действует на ригель, и он уходит внутрь замка, открывая двери, ворота или калитку.

Следует учитывать, что в некоторых моделях замок можно открыть ключом только с наружной стороны. Если ключ будет повернут изнутри, это заблокирует возможность открыть его вообще. Таким образом, замок останется закрытым. Открыть его не получится ни из дома, ни с помощью кнопки. Для открытия потребуется проверить ключ в обратном направлении.

Эта функция может оказаться полезной в ночное время.

Моторный эл. механический замок

Существует еще один тип электромеханических замков — моторные. Они тоже представляют собой ригельный запор, но его действие обеспечивается небольшим встроенным мотором. Есть и второе отличие: вместо взводного ролика используется магнитная пластина и геркон. Когда двери закрываются, геркон реагирует на магнитное поле (контакт геркона замыкается, обеспечивая питание для запуска мотора), который затем выталкивает ригель.

Когда возникает необходимость открыть двери, на мотор подается питание с обратной полярностью, и ригель втягивается внутрь.

Преимущества таких электрических замков очевидны. Они работают очень плавно, не требуется усилий для закрытия дверей. Если вы хотите устанавливать такие замки на двери или калитки с доводчиками, это один из лучших вариантов.

Что касается цен, они варьируются от недорогих (китайских) до более качественных. Они немного дороже соленоидов, но разница несущественна. Главный недостаток — время, необходимое для открывания, составляет 2-3 секунды, что снижает их популярность.

Повышенной надежности

Существуют так называемые замки-невидимки. Эти врезные моторные электрические модели работают только на питание или на наличие чипа. У них отсутствуют личинки и ключи, и невозможно вставить отмычку. Определить положение засовов на двери тоже крайне сложно.

Для таких моделей потребление энергии очень критично. Поэтому помимо сетевого питания и внешнего аккумулятора, внутри замка устанавливаются дополнительные батареи. В случае проблем с внешним питанием они смогут обеспечить работу замков на протяжении 24-36 часов. Основной недостаток такого решения — высокая стоимость.

На что обратить внимание при выборе

В целом конструкции современных электромеханических замков, доступных на нашем рынке, имеют множество аналогий. Тем не менее, существует несколько важных аспектов, которые стоит учитывать.

1. Оптимально, когда механизм взвода ролика работает плавно и требует минимальных усилий для активации. В противном случае вам придется затрачивать много усилий или сильно хлопать дверцей, чтобы ее закрыть. Более удобно, если есть опция регулировки жесткости движения.
2. При выборе замков для калиток или ворот, отдавайте предпочтение изделиям, изготовленным из коррозионно-устойчивого металла. Наилучшим вариантом станет нержавеющая сталь, допустимы замки с качественной оцинковкой, в крайнем случае — с порошковым покрытием.
3. Пружины желательно использовать из нержавеющего материала, и не стоит, чтобы они были маленькими.
4. Минимизируйте количество пластиковых компонентов. Лучше, чтобы их не было вовсе.

Также следует обратить внимание на диапазон рабочих температур. Он должен значительно превышать температурные колебания вашего региона.

Популярные производители

На данном рынке много китайских брендов и подделок. Как и в случае с другим товаром из Китая, существуют бюджетные варианты и более дорогие. Замки от компании ATIS (Атис) имеют адекватное качество. ATIS — это китайская фирма, основанная в 2009 году.

Очевидно, что лучше приобретать замок от проверенного производителя. Однако аналогичные европейские модели значительно дороже, и визуально их иногда трудно отличить. Тем не менее, разница в качестве однозначно присутствует.

Если вы стремитесь к надежному и качественному электромагнитному замку для калитки, рекомендуем выбирать CISA (ЦИЗА, ЦИСА), ISEO (ИСЕО) или VIRO (ВИРО).

Совсем недавно итальянская компания Ciso представила новый тип запорного механизма Elrtrikka. Это не ригельный замок. Запорная система «поглощает» металлический стержень ответной части. Функции включают открытие кнопкой на корпусе, дистанционным управлением и с помощью ключей — все это предусмотрено. Корпус при этом выполнен из прочного литья.

В России также имеются производители, такие как Falcon Eye (Фалкон Ай) и Полис. Электромагнитные замки предлагает компания Abloy, а также российская Tantos.

Как подключить электромеханический замок: схемы

В наборе электромеханического замка присутствует блок запирания, ответная пластина, личинка и комплект ключей. Возможно, также есть дополнительные болты и декоративные элементы. Однако для его функционирования вам потребуется дополнительная закупка, как минимум блока питания.

Самый простой способ подключения

Для реализации самой базовой схемы подключения необходимы блок питания и кнопка с нормально разомкнутыми контактами. Характеристики питания можно найти в паспорте. Обычно требуется 12 В (может достигать 16 В), а потребление тока — 1-2 А. Исходя из этих параметров, и выбираем подходящий блок питания. Кнопка также должна соответствовать этим характеристикам, но ток может быть выше.

Схема подключения достаточно проста. Обычно к выходу блока питания подключается кабель, в разрез одного из проводов устанавливается кнопка (рекомендуется на положительном проводе), и ведутся оба провода к замку. Из замка выходят два провода; положительный подключается к красному, а отрицательный — к синему. Не забывайте, полярность важна, поэтому следует быть внимательным. И, собственно, на этом все.

При включенном блоке питания замок может быть открыт с помощью кнопки. Однако такая схема не позволяет иметь кнопку открытия на самом замке. По сути, это просто электромеханическая защелка для калитки. Существуют и такие варианты, в которых отсутствуют как ключи, так и кнопки для открытия.

Но замок открывается только из дома, и вы не видите, кто пришел. Для того чтобы узнать о визите, вам нужен хотя бы звонок.

Подключение к домофону

Многие владельцы частных домов приходят к выводу о необходимости установки домофона. Любой домофон подразумевает наличие электроуправляемого замка, и любого типа. Важно, чтобы домофон имел выходы с параметрами, необходимыми для питания замка. Для соединений потребуется кабель.

Важно использовать надежный кабель, а не простой шнур. И, тем более, не витую пару. Ниже приведены рекомендации:

• Для подключения вызывной панели и монитора — кабель КСВП 4*0,5;
• Если расстояние от калитки до дома превышает 50 метров, необходимо использовать коаксиальный кабель — КВК 2*0,5;
• Если изображения не будет (только трубка для общения без видео), вызывную панель подключаем к трубке через кабель КСВП 2*0,5;
• Для подачи питания используйте ШВВП 2*0,5 (желательно ШВВП 2*0,75) или ВВГнг 2*0,5.

Запасите метраж кабеля: на более удобную прокладку и обходы. Метод прокладки, вероятно, будет воздушным. Наиболее надежным будет закапывание в землю, но тогда кладите кабели хотя бы в гофрированные трубы. Идеальным вариантом будут толстостенные пластиковые трубы. Если вы будете использовать металлические, в местах выхода/входа кабелей обмотайте края трубы изолентой — именно там чаще всего изоляция истирается.

Подключение замка к домофону достаточно простое. На домофоне имеются выходы питания +12 В и -12 В. Подключаем к ним кабель, а второй конец отправляем на замок, где находятся два провода — синий и красный. Минус от питания подключаем к синему проводнику, а плюс — к красному.

Вот и все, вы успешно подключили замок к домофону.

Однако в системе также необходимо установить вызывную панель, иначе нельзя будет общаться с посетителями. Процесс подключения также не сложен — всего четыре проводника. Подключите кабель к выходам домофона для вызывной панели и заведите его на панель вызова. Питание на вызывную панель должно подаваться отдельным кабелем, иначе система будет работать нестабильно.

Что такое БУЗ и зачем он нужен

Если подключить замок к калитке по описанной выше схеме, он будет функционировать, однако вызывная панель может работать с перебоями. При подаче питания для открытия замка, напряжение на вызывную панель может исчезнуть или существенно снизиться. Появляются помехи, звук или изображение могут пропадать.

Чтобы избежать подобных ситуаций, рекомендуется использовать отдельный блок питания для замка или установить БУЗ, что расшифровывается как блок управления замком. Вариант с дополнительным источником питания будет хорош, если есть возможность подключиться к 220 В. Если такой возможности нет, стоит устанавливать БУЗ.

БУЗ — это небольшое устройство, которое аккумулирует энергию. В конструкции имеется диодная развязка, которая исключает падение напряжения, подаваемого на вызывную панель и домофон, таким образом, наличие БУЗ в системе стабилизирует ее работу.

Схемы подключения с БУЗом

Существует две схемы подключения электромеханического замка с использованием БУЗ. В первом варианте питание поступает от панели вызова, во втором — от домофона.

В первом варианте питания для замка калитки подается через панель вызова. Кнопка открытия располагается на домофоне, а панель лишь передает команду. Какой недостаток у данной схемы? Замок не будет работать при поломке панели или БУЗ. Это означает, что система имеет низкую надежность.

Преимущество этой схемы заключается в меньшем потреблении кабеля, но в таких делах лучше не экономить на проводах.

Если питание подать на БУЗ с домофона, вам придется прокладывать два кабеля к калитке: один — на блок питания, второй — на панель. Однако эта схема более надежна, так как вам удастся открыть калитку даже в случае поломки панели вызова. Но количество кабелей здесь вырастает вдвое.

Подключение электромагнитных моделей

Как уже упоминалось ранее, одним из преимуществ электромагнитных замков является их возможность интеграции с электронными устройствами. Их можно открывать с помощью электронных ключей (карт). Для реализации полного потенциала (например, считывания карт-ключей) потребуется контроллер доступа — СКУД.

Контроллеры представлены в различных вариантах и с разнообразными функциями. Для установки на домашний автоматический замок вам будет достаточно базового устройства. Схема подключения будет несложной: все устройства подключаются к соответствующим входам/выходам контроллера. Важно лишь правильно подобрать провода, хорошо обрезать изоляцию на концах и зафиксировать их в соответствующих гнездах СКУД.

Как видно на предыдущей схеме, только монитор домофона внутри дома подключается через вызывную панель. Это связано с особенностями функционирования домофонов. Если используется лишь трубка (без видеомонитора), схема будет аналогичной, но между трубкой и вызывной панелью достаточно будет кинуть двухжильный кабель (КСВП 2*0,5).

Вопросы по теме

Каковы преимущества и недостатки электромеханических замков по сравнению с магнитными?

Электромеханические замки предлагают несколько преимуществ, таких как возможность управления ими с помощью системы доступа, а также более высокий уровень защиты, поскольку они работают на основе механических элементов. Это делает их менее уязвимыми для электромагнитных помех и временных отключений электроэнергии. Однако они имеют и недостатки, например, повышенный износ механических частей со временем и более сложный монтаж. В свою очередь, магнитные замки проще в установке и часто предлагают компактный и бесшумный механизм работы, но могут быть более уязвимы к повреждениям в результате внешних факторов, таких как перепады температур.

Могут ли электромеханические и магнитные замки быть использованы вместе?

Да, многие современные системы безопасности допускают комбинированное использование электромеханических и магнитных замков для достижения максимальной защиты. Например, электромеханический замок может контролировать вход на калитку, в то время как магнитный замок может использоваться для дополнительного уровня защиты на других разделах ограждения. Синергия этих двух типов замков позволяет обеспечить многоуровневую безопасность и повысить надежность всей системы.

Как влияет электроснабжение на работу замков?

Электроснабжение играет ключевую роль в работе как электромеханических, так и магнитных замков. Электромеханические замки требуют стабильного питания для выполнения своих функций и могут зависеть от источника энергии, что делает их уязвимыми в случае перебоев с электричеством. В случае отказа питания, некоторые модели могут иметь резервные решения, такие как аккумуляторы. Магнитные замки, в свою очередь, нуждаются в постоянном электрическом токе для своей работы – при отключении питания они теряют возможность блокировки двери. Поэтому важно учитывать наличие резервных источников питания и резервных систем в случае установки замков в местах с возможными перебоями в электроэнергии.
