Шпунт Ларсена при бетонировании заводнённых участков
Шпунт Ларсена представляет собой специализированный металлический профиль, который используется в строительной сфере в качестве анкерного элемента. Его конструкция напоминает желоб с округлыми краями боковых стенок, что соответствует U-образному профилю, однако встречаются и другие конфигурации, такие как Z, L и S-профили. Этот элемент был разработан выдающимся инженером немецкого происхождения, Трюггве Ларсеном, в начале XX века для решения проблемы укрепления причалов. В современности шпунтовые ограждения служат защитой для траншей и котлованов, предохраняя их от негативного воздействия природных факторов.
- Шпунт Ларсена используется для изоляции и защиты бетонируемых участков от подземных вод.
- Технология позволяет создавать временные стены, удерживающие грунт и предотвращающие его смывание.
- Применение шпунта улучшает условия для выполнения бетонирования в сложных гидрологических условиях.
- Покупка и монтаж шпунта требуют тщательного проектирования и учёта специфики грунтов.
- Эффективное применение шпунта Ларсена способствует повышению качества и долговечности бетонных конструкций.
Профиль изделия

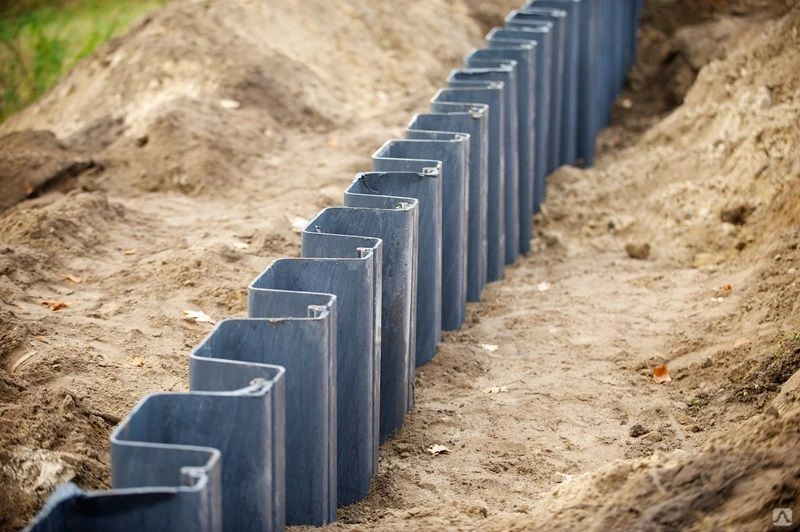

Типичный шпунт Ларсена имеет корытообразное сечение. Закругленные боковые стенки образуют замковые соединения, что значительно упрощает процесс создания ограждений. Параметры этих изделий делают их узкими и длинными.
Шпунты Ларсена могут быть изготовлены как из стали, так и из полимеров. Стальные конструкции прекрасно выдерживают большие механические нагрузки, позволяют многократный демонтаж и монтаж, что даёт возможность сократить расходы. Полимерные вещества, в свою очередь, легче и не ржавеют, что упрощает их транспортировку и установку.
Области применения шпунта Ларсена
Одним из ключевых направлений использования данных конструкций является формирование защитных ограждений в процессе нулевого цикла строительства, что позволяет предотвратить обрушение почвы в котлованы и траншеи из-за оползней и подтоплений. Это значительно повышает безопасность рабочих на стройплощадке.
Благодаря высокой способности выдерживать боковое давление и значительной несущей способности, шпунт Ларсена часто применяется для укрепления берегов и дорожек, расположенных вблизи естественных и искусственных водоёмов. Некоторые модификации предназначены специально для работы в жестких условиях водно-солевой среды.
- Шпунт Ларсена используется для создания временных стенок на заводнённых участках, предотвращая затопление.
- Эффективно удерживает грунт и обеспечивает стабильность во время бетонирования.
- Позволяет минимизировать влияние подземных вод на процесс строительства.
- Установка и демонтаж шпунта осуществляется быстро, что ускоряет сроки выполнения работ.
- Использование специальных технологий позволяет адаптировать шпунт под различные условия грунта и глубину заложения.
Эти шпунты находят применение в строительстве мостов, так как способны выдерживать нагрузку от автомобилей и поездов. Они также широко используются при возведении дамб, не только для кессонов причалов и шлюзов, но и других объектов гидротехники. Важно отметить их использование в тоннельном строительстве, где они помогают укрепить стены и избежать обрушений, а В процессе создания насыпи и бункеров, для улучшения устойчивости фундаментов крупных строений.
Технология возведения
Процесс установки шпунтов осуществляется путем погружения отдельных элементов, которые соединяются по принципу замков, или группами по 3-7 штук в зависимости от определённых условий:
- тип почвы;
- глубина котлована;
- технологические особенности погружения;
- плотность и наличие окружающей застройки.
Перед установкой секции шпунтов они собираются на поверхности, а затем с помощью траверсы с грузоподъёмным оборудованием погружаются в грунт. Максимальная глубина, на которую могут быть погружены шпунты, составляет от 30 до 34 метров.
В практике используется несколько методов погружения:
- вибрационное – реализуется с помощью специального вибропогружателя (это наиболее распространённый метод);
- ударное – применяется с использованием промышленных установок и включает технологию забивки при помощи гидравлических или дизельных молотов;
- статическое – способ, активно используемый в участках с плотной застройкой, где удары и сильная вибрация могут вызвать повреждение фундаментов.
Также может использоваться комбинированный подход, включающий как вдавливание, так и вибропогружение.
Метод погружения выбирается на основании допустимого расстояния между новыми и существующими фундаментами, принимая во внимание влияние динамических параметров. Для этого проводятся испытания забивки свай и анализ колебаний поверхности земли.
Перед монтажом шпунтов Ларсена производится обследование объектов, расположенных в радиусе менее 20 метров. Результаты данной проверки оформляются в акт. Работы выполняются с предельной осторожностью, при этом осуществляется постоянный мониторинг на наличие трещин или их расширение. Забивка шпунтов вблизи жилых зданий производится только в дневное время, а вблизи административных сооружений – в ночные часы.
Преимущества и недостатки изделий
Шпунт Ларсена обладает множеством преимуществ, что делает его незаменимым элементом в строительной и дорожной отрасли:
- скорость установки ограждений;
- универсальность для разных типов грунтов;
- разнообразие доступных профилей;
- высокая устойчивость к коррозии;
- простота установки в условиях ограниченного пространства больших городов;
- отличные технические характеристики — прочность, высокая несущая способность и долговечность;
- возможность повторного использования на разных объектов;
- стойкость стенок под серьёзными нагрузками со стороны грунта.
Использование подобных конструкций позволяет сэкономить бюджет по сравнению с другими технологиями поддержки грунта.
Среди недостатков шпунта Ларсена выделяются значительный вес стальных элементов, что усложняет их транспортировку и хранение, а также недостаточная пластичность.
Вопросы по теме
Какие преимущества использование шпунта Ларсена предлагает при бетонировании заболоченных территорий?
Использование шпунта Ларсена обеспечивает множество преимуществ при бетонировании заболоченных территорий. Во-первых, шпунт создает водонепроницаемую стенку, что позволяет контролировать уровень грунтовых вод и предотвращает их подтопление в процессе бетонирования. Это особенно важно на заболоченных участках, где уровень воды может значительно варьироваться. Во-вторых, шпунт Ларсена способствует устойчивости грунта, что уменьшает риск просадки или деформации при заливке бетона. Дополнительно, использование шпунтов значительно сокращает время строительства и снижает затраты на укладку дополнительных защитных сооружений.
Каковы основные этапы установки шпунта Ларсена на заболоченных участках?
Основные этапы установки шпунта Ларсена на заболоченных участках включают предварительное обследование местности, выбор типов шпунта и необходимого оборудования для его установки. Затем проводится подготовка площадки, на которой устраняются препятствия и выравнивается поверхность. После этого начинается процесс забивания шпунта в грунт с использованием специального гидравлического или механического оборудования. Когда шпунт установлен, проводится его герметизация, чтобы обеспечить максимальную защиту от впитывания воды. Завершающим этапом является бетонирование, которое происходит только после полной фиксации и проверки шпунтовой конструкции.
Как шпунт Ларсена влияет на экосистему заболоченных территорий при его использовании?
Использование шпунта Ларсена на заболоченных территориях может иметь как положительные, так и отрицательные последствия для экосистемы. С одной стороны, шпунт позволяет защитить определенные участки от затопления и способствует созданию необходимых условий для строительства. С другой стороны, его установка может нарушить естественные водные и экосистемные потоки, влияя на флору и фауну заболоченных территорий. Для минимизации негативного воздействия важно проводить экологические оценки перед началом работ и предусматривать меры по восстановлению экосистемы в процессе эксплуатации и после завершения строительных работ.
