Что такое обратная засыпка фундамента песком

Обратная засыпка фундамента песком — это процесс заполнения пространства вокруг фундамента после его устройства песчаным материалом. Это помогает улучшить устойчивость конструкции, обеспечивая равномерное распределение нагрузки и предотвращая деформацию фундамента в результате сезонных изменений температуры и влажности.

Использование песка в качестве обратной засыпки способствует drainage и предотвращает накопление влаги вокруг фундамента, что важно для долговечности строительных объектов. Важно обеспечить правильную уплотненность песка, чтобы избежать оседания и гарантировать надежность всего здания.

Обратная засыпка фундамента: технологии и советы

Частью цикла технологических мероприятий, проводимых при строительстве фундамента, является обратная засыпка котлована. Для возведения ленточного или плитного основания выполняется выемка грунта. Формируемый котлован по ширине и длине всегда больше параметров самого фундамента.

Запас предусматривается для удобства выполнения земляных работ, установки опалубки, укладки гидроизоляционных материалов. После завершения всех мероприятий осуществляется обратная засыпка пазух. При этом важно соблюдать технологию и правильно подбирать материалы.

Для чего нужна обратная засыпка фундамента

После возведения основания дома между стенками фундамента и траншеи остаются пазухи. Это пустоты, которые необходимо заполнить почвой. Плитные конструкции имеют монолитное тело, поэтому требуют только обратную засыпку внешних пазух. Если речь идет о ленточном фундаменте, необходимо заполнять пустоты изнутри.

Хорошо выполненная обратная отсыпка в соответствии с техническими нормами обеспечит защиту конструкции от пучения земли, воздействия воды, климатических факторов.Отсыпают пазухи, ориентируясь на регламентируемые нормы. Используют ранее извлеченную из котлована землю или привозной материал. При обратной засыпке пазух учитывают следующие нюансы:

1. Работы могут выполняться только после полного завершения строительства фундамента и набора прочности конструкцией в котловане. Сначала проводится проверка готовности объекта к обратной отсыпке. Составляется акт, являющийся основанием для продолжения подготовительных работ. При температуре воздуха ниже +20℃ до закрытия пазух рекомендуется выждать не менее 20 дней. При показателях термометра выше этой отметки работы можно проводить через 10 суток.
2. Закрывать пазухи лучше в солнечный день. Допускается выполнение обратной засыпки при небольших осадках. При сильном ливне и в морозы проводить мероприятия не следует из-за сложных условий для трамбовки.

Технология обратной засыпки фундамента

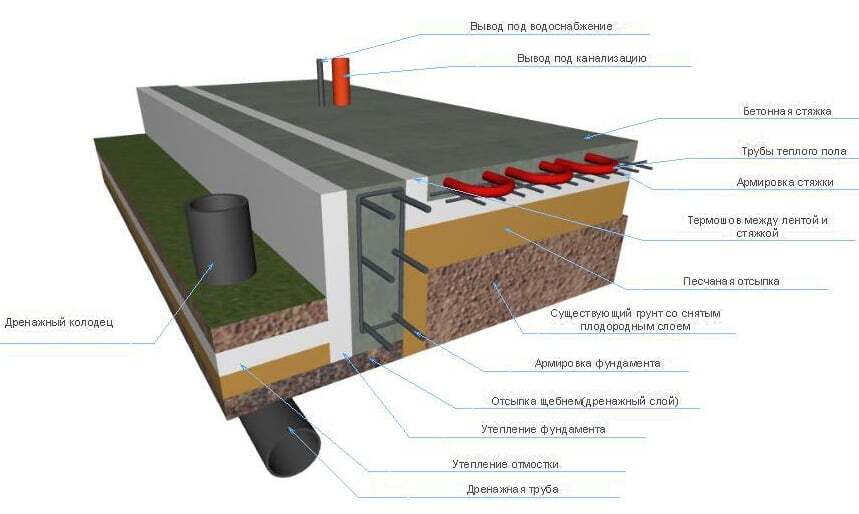

Обратная отсыпка выполняется после строительства фундамента и обустройства контурного дренажного канала. Он обеспечивает дополнительную защиту монолитной бетонной конструкции от агрессивной среды. Необходим для отвода грунтовых, дождевых, талых вод.

Чтобы сделать качественную основу вокруг стен фундамента, важно соблюдать этапность работ. Недопустимо форсировать сроки выполнения каждого шага. При этом следует учитывать особенности устройства внутренней и внешней обратной отсыпки. Для выполнения работ привлекается спецтехника – эскалаторы, самосвалы, трамбовочные машины, бульдозеры, погрузчики.

Используется навесное оборудование, облегчающее отсыпку пазуха и уплотнение на труднодоступных участках. Применение современных технических решений позволяет сократить долю ручного труда.

Основные этапы

Обратную засыпку пазух фундамента, закрытого дренажного канала, траншеи с коммуникациями необходимо проводить за один день. Соблюдение этой рекомендации позволит избежать чрезмерного пересыхания или переувлажнения земли из-за меняющихся погодных условий. В зависимости от типа фундамента, внешних факторов работы могут иметь специфичность, но общий принцип сохраняется:

1. Определяются условия строительства. Устанавливается объем работ. Подготавливаются подъездные пути к котловану для спецтехники.
2. Проводятся лабораторные исследования. Перед обратным заполнением пустот в обязательном порядке проверяется уровень влажности земли, от которой зависит степень уплотнения грунта. Показатели должны соответствовать проектным и нормируемым параметрам. Засыпаемые материалы доводятся до нужных показателей. Из них отделяется плодородная почва, просеивается песок.
3. Проверяется функционирование всех проложенных коммуникаций в котловане под фундамент. Оформляется акт сдачи-приемки.
4. Подготавливается котлован. Пазухи очищаются от посторонних предметов, мусора. Удаляются органические остатки. Проводятся мероприятия, направленные на удаление лишней влаги, осушение траншей. Поверхность фундамента, которая будет находиться под землей, защищается гидроизоляционными материалами. На дне котлована устраивается подушка из гравия и песка. Проверяется работа дренажных систем.
5. Пазухи заполняются слоями материала по всей поверхности. Толщина каждого из них нормируется проектной документацией. Если делать обратную засыпку послойно, обеспечивается качественное уплотнение, а также прочность и стабильность самого фундамента. В проектной документации рассчитывается толщина слоя с учетом усадки после трамбовки. При использовании песка закладывается 15%, глины – 20%. Если при фактическом выполнении работ толщина слоя превышает проектные нормативы, выполняют дополнительное уплотнение или срезку.

Внутренняя отсыпка фундамента

Обратное заполнение внутренних пазух конструкции выполняется вручную и с привлечением спецтехники. Использование экскаватора в значительной степени ускоряет процесс. При трамбовке особое внимание уделяется углам.

Если в доме предусматривается строительство подвала, обратную засыпку проводят только после полного застывания бетона. При установке готовой конструкции необходимо предусмотреть ее фиксацию.

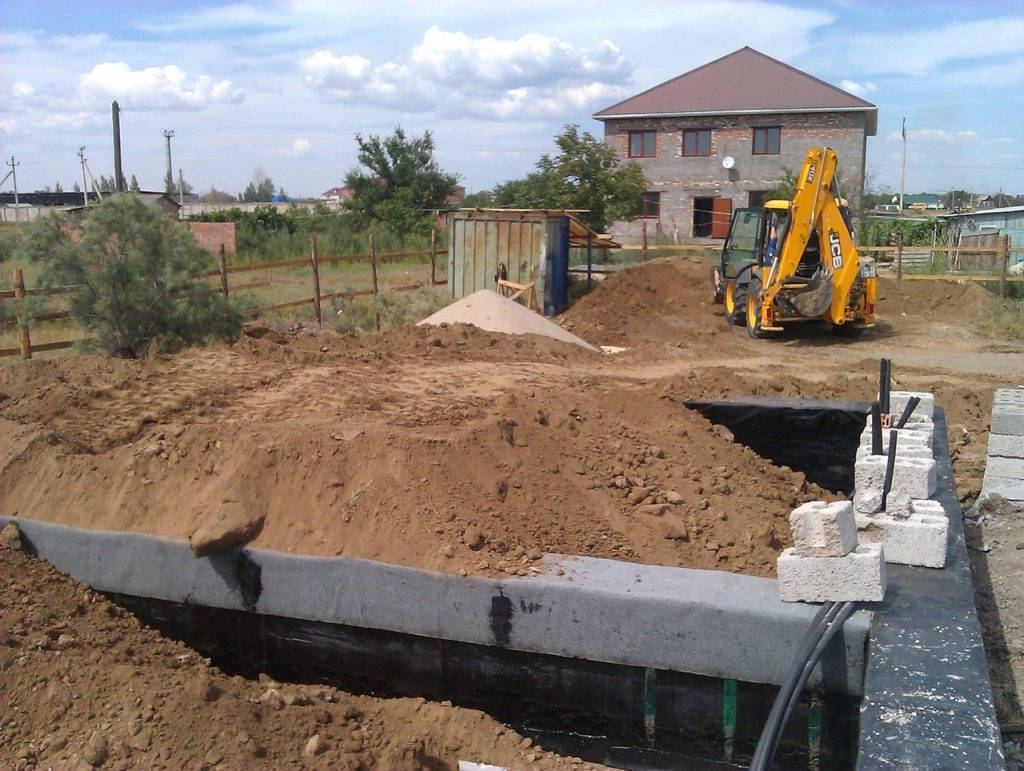

Наружная засыпка фундамента

Выполнение наружной засыпки пазух требует аккуратности. Из-за непосредственной близости фундамента существует риск повреждения изоляционных материалов. Также следует соблюдать осторожность на участках, где расположены выходы коммуникаций. После завершения работ устраивается отмостка.

Материалы для обратной засыпки

Связность и пластичность земли влияют на качество уплотнения засыпки. Свойства материала зависят от доли песка, глины, крупных фракций. Земляные массы должны хорошо передавать нагрузку, сохранять устойчивость к деформации при точечных воздействиях. Для обратной засыпки должен использоваться материал, имеющий равномерную структуру.

В его составе не должны присутствовать лишние включения и фракции. Одним из главных требований является отсутствие органики. Также материал должен отличаться:

• прочностью после утрамбовки;
• стабильностью рабочих свойств при изменении климатических факторов;
• минимальной склонностью к пучению;
• способностью пропускать воду;
• равномерностью усадки;
• минимальной деформируемостью в процессе промерзания.

Изначальный грунт

Земля, изъятая из котлована, чаще всего является не самым удачным вариантом засыпки фундамента. Обратное использование этого материала позволяет сэкономить, но связано с рядом недостатков. Изначальный грунт обычно не имеет равномерной структуры. Не годится для обратной засыпки пазух из-за присутствия в составе органики.

Верхние плодородные слои, попавшие в общую массу, увеличат риски грибковых поражений внутренних структур.Есть еще нюанс, связанный с составом грунта. Во многих российских регионах присутствует суглинок. Это песчаные грунты, в составе которых до 30% глины. Суглинки со средней и тяжелой плотностью имеют склонность к пучинистости. Это ограничивает применения таких грунтов для засыпки пазуха траншей с коммуникациями.

Песок

Это материал, с которым легко работать. В нем не содержаться органических остатков. Благодаря сыпучести песок проникает в самые труднодоступные места. Для насыпки рекомендуется использовать материал с крупными фракциями. При этом следует учитывать два момента:

1. Песок в строительстве успешно используется для создания подушек, но не способен обеспечить стабильность засыпки. Материал обладает низкой несущей способностью, поэтому не всегда подходит для объемных котлованов.
2. Другой момент состоит в уровне влажности. Работая с песком, трудно обеспечить поддержание оптимального процента, предусмотренного проектными документами.

Песок хорошо пропускает воду, что является большим преимуществом. Такая основа обеспечит отвод лишней влаги от фундамента. При укладке песка на глиняную подушку проложенный дренажный канал предотвратит скопление влаги под засыпкой.

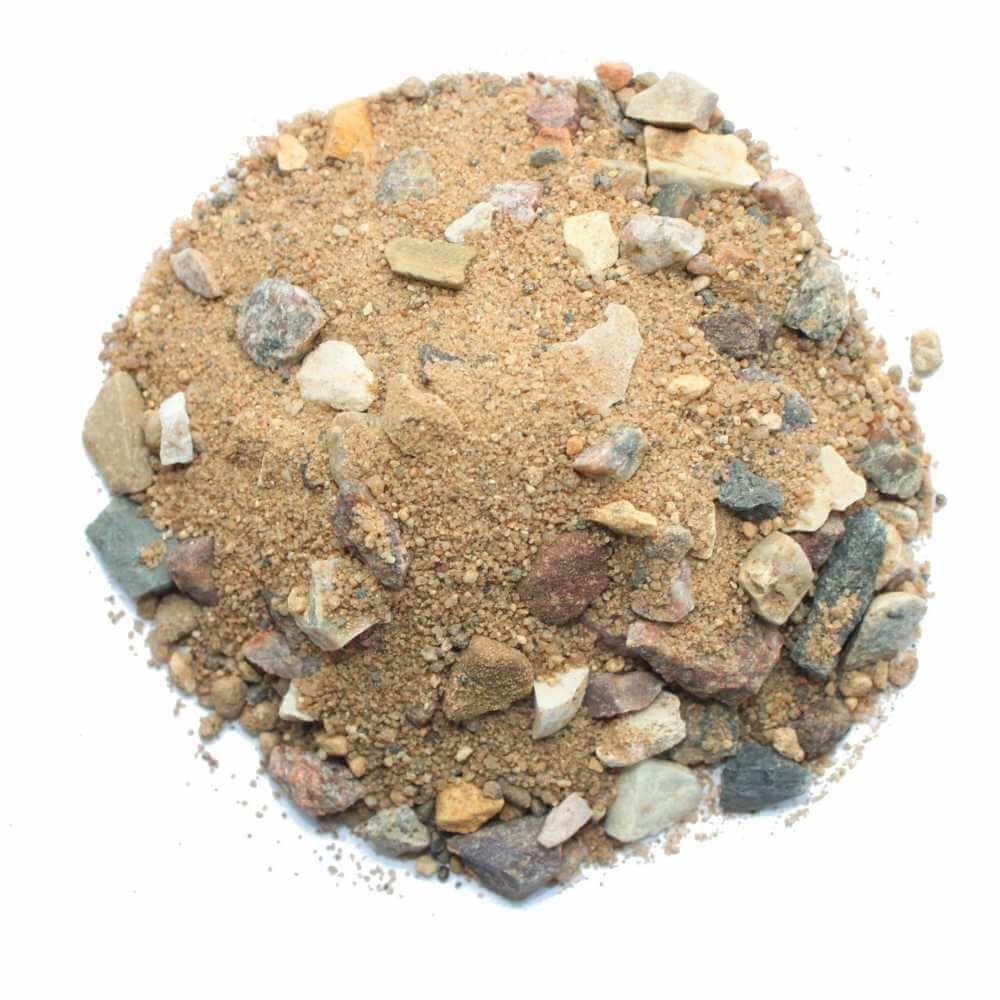

Песчано-гравийная смесь

Материал представляет собой готовящуюся на месте строительства смесь из песка и мелкого гравия. Рекомендуемое соотношение компонентов – 60% и 40% соответственно. Это оптимальные пропорции песка и гравия, обеспечивающие смеси высокие рабочие характеристики. Материал формирует надежную засыпку с необходимыми уровнями прочности, надежности, водопроницаемости. Особенности укладки смеси песка и гравия в котлован:

• формируются слои по 40-50 см (при использовании однокомпонентных материалов рекомендуемая толщина составляет около 70 см);
• при использовании смеси песка и гравия на подушке из не пропускающих воду грунтов очень важно предусмотреть дренажный канал.

Глина

Это материал, редко использующийся для засыпки фундамента в отличие от песка. При трамбовке материал обретает чрезмерную плотность, не пропускает воду. Глина используется для обустройства верхнего слоя засыпки и формирования водяных замков при близком расположении к фундаменту грунтовых вод. В этих случаях влагоизолирующая способность является преимуществом.

Для проведения работ подбирают пластичную глину с упругой структурой. При укладке материал обеспечивает дополнительную гидрозащиту фундамента, так как не пропускает поверхностных вод.

С одной стороны, глина исключает проникновение атмосферной влаги, с другой – будет пучиниться при чрезмерном увлажнении. Этот недостаток необходимо нивелировать обустройством дренажного канала.

Наиболее распространено использование тощих смесей, состоящих из глины и песка. Предельной нормой содержания сыпучего компонента – 15%. Чаще доля песка составляет 5-7%. Такие смеси с глиной пропускают воду, при этом не склонны накапливать влагу. Это свойство имеет большое значение для предотвращения зимней пучинистости возле фундамента.

Нормативные документы и регламенты

СП 45.13330 от 2017 года;Свод правил является основным руководством при выполнении работ по засыпке котлованов и траншей. Документ является актуализированной версией СНиП 3.02.01-87. Применим к строительству новых объектов и реконструкции действующих. Содержит нормативы, касающиеся устройства фундамента, оценки соответствия техническим параметрам.

ТР 145-03;Технические рекомендации регламентируют все технологические процессы, связанные с обратной засыпкой пазух котлованов и траншей. Затрагивают вопросы обустройства подземных инженерных коммуникаций и фундаментов. ГОСТ 25100-2011 (версия 2018 года);Содержит поправки ИУС 5-2015 и 9-2015. Является универсальным стандартом, описывающим классификацию почв.

ГОСТ 5180-2015;Общий стандарт, регламентирующий применение лабораторных анализов для определения характеристик грунта. ТТК 01.09.01;Типовая технологическая карта, применяющаяся при обратной засыпке траншей и котлованов. Используется для разработки технической документации. Содержит информацию о комплексе земляных работ, проводящихся при строительстве монолитных фундаментов.

Технологии обратной засыпки фундамента

Обратная засыпка фундамента представляет собой заполнение грунтом пазух между стенками возведенного фундамента и свободным пространством котлована или траншеи. В качестве грунта может быть использована ранее вынутая земля или привозной грунт с необходимыми параметрами твердости, сыпучести и влажности. Сама процедура засыпки регламентируется нормативными документами, так как представляет собой достаточно ответственную работу, которая влияют на долговечность фундаментных конструкций.

Для чего нужна обратная засыпка фундамента

Обратная засыпка котлована выступает одной из составляющих цикла технологических работ по возведению фундамента здания или дома. После рытья котлована и возведения фундаментных конструкций возникают пазухи между стенками котлована или траншеи, которые необходимо засыпать обратно. При возведении плитных фундаментов засыпают только наружные пазухи котлована, а при строительстве ленточных конструкций засыпке подлежит также и внутренняя часть.

Важными особенностями возведения фундаментов выступают необходимая гидроизоляции фундаментной части и предварительная проверка всех установленных инженерных коммуникаций. О готовности фундаментных конструкций к обратной засыпке составляется акт сдачи подготовительных этапов, который является основанием для начала работ. Необходимость заполнения пазух траншеи или котлована определяется целым рядом причин, основными выступают следующие факторы: заполненные грунтом пазухи увеличивают стойкость фундамента к воздействию внешних климатических факторов; засыпанные пазухи предоставляют свободный доступ к следующим этапам строительных работ; своевременно выполненная отсыпка фундамента дает возможность монтировать систему водоотведения, обустраивать отместку и проводить работы по дополнительной гидроизоляции и утеплению фундамента.

Сроки начала проведения засыпных работ зависят от набора необходимой прочности бетона фундаментных оснований и в обычных условия составляют примерно 14 дней.

Технологии обратной засыпки котлована

Технологически процесс обратной засыпки котлована или траншеи предполагает несколько последовательных операций, которые выполняются разными видами спецтехники:

перед началом заполнения пазух необходимо проконтролировать влажность грунта. Такая особенность связана с нормируемой степенью уплотнения грунтов, которая достигается только при соблюдении проектной влажности;

грунт насыпается слоями, толщина которых указывается в проектной документации. Послойное заполнение необходимо для ручного или машинного уплотнения, которое гарантирует стабильности и прочность полученного основания;

толщина насыпанного слоя должна учитывать его последующую осадку после трамбовки — высота песка должна быть на 15% больше, а глины — на 20%. Если толщина утрамбованного слоя получилась больше проектной, его срезают, либо дополнительно уплотняют;

пазухи траншей с инженерными коммуникациями засыпают в два этапа. На первом этапе производят засыпку немерзлым сыпучим грунтом до самого верха трубной или кабельной конструкции, с контролем заполнения всех пазух под трубами и вокруг них. На втором этапе засыпают остальное пространство котлована или траншеи, контролируя размер отдельных фракций грунта. Их диаметр не должен превышать диаметр труб;

в процессе работ не следует допускать переувлажнения или высыхания грунта во время дождей или жары. По этой причине весь процесс отсыпки фундаментов желательно проводить в течение одного дня.

Экономическая выгода от использования для отсыпки грунта, вынутого при разработке котлована, очень часто наталкивается на одну неприятную особенность — распространенные на большой части Российской Федерации суглинки и супеси подвержены морозной пучинистости. Учет этой особенности при проектировании фундаментных оснований избавит застройщика от последующей ликвидации последствий вспучивания или проседания грунта.

Используемые материалы и их преимущества

связные грунтовые смеси включают в себя частицы глины с объемной плотностью до 12%. К таким материалам относятся суглинок, супесь и глина;

Несвязные грунты лучше трамбуются, их укладка не зависит от влажности и пластичности, однако земляные массы такого типа плохо передают нагрузку, а в отдельных случаях могут деформироваться при точечных нагрузках. Из наиболее популярных грунтовых материалов выделяют пять основных видов, применение которых широко распространено на территории Российской Федерации. Это песок, глина, суглинок, песчано-гравийные смеси и грунт, который был ранее вынут из котлована или траншеи.

Таблица применения разных грунтов в обратной засыпке:

ОПАСНОСТИ ОБРАТНОЙ ЗАСЫПКИ ФУНДАМЕНТА: ПЕСОК ИЛИ ГЛИНА?

Обычно застройщики уделяют недостаточное внимание вопросу обратной засыпки. В интернете можно встретить диаметрально противоположные мнения на этот счет: одни утверждают, что обратную засыпку следует делать глиной, другие советуют применять песок. Рассмотрим, почему не совсем корректны оба утверждения.

Что такое обратная засыпка?

Для установки фундамента выкапывают котлован, в котором формируют непучинистую "подушку" и собирают опалубку. Между углом откоса котлована и фундаментом образуется пустое пространство, которое потом должно быть засыпано.

Это один из самых ответственных моментов в строительстве фундамента, потому что бетон еще не набрал достаточную прочность, откосы котлована при этом не должны осыпаться или обваливаться. Чем слабее грунт, тем шире траншею потребуется копать.

Тут и возникает проблема, каким грунтом осуществлять обратную засыпку фундамента.

Коэффициент фильтрации грунтов

Чтобы понимать дальнейшие рассуждения, важно разъяснить принцип движения жидкости в грунтах. Фильтрацией называют скорость движения жидкости в пористых структурах, чем выше сопротивление почвы, тем сложнее воде двигаться. Вода всегда движется по пути наименьшего сопротивления, то есть в сторону грунта с наименьшим коэффициентом фильтрации.

Когда мы выкапывали котлован, то извлеченный грунт становится рыхлым, а его коэффициент фильтрации повысится по сравнению с почвой, которая его окружает. Если мы сделаем обратную засыпку старым грунтом, то вода от дождей или от талого снега всегда будет стремиться протечь в зону вокруг фундамента.

В старом грунте содержится большое количество органических включений, которые не допускаются при обратной засыпке. Органика будет разлагаться со временем, что будет приводить к усадке почвы и к её разуплотнению.

Таким образом, нам нужно, чтобы грунт в обратной засыпке был более уплотненный, чем остальной грунт вокруг дома.

Песок или глина?

ГЛИНА имеет низкий коэффициент фильтрации, поэтому считают, что она является лучшей обратной засыпкой на глинистых почвах. На самом деле это спорный вопрос, потому что глина относится к пучинистым грунтам, то есть при замерзании и увлажнении имеет свойство расширяться. К тому же сама технология устройства обратной засыпки с помощью глины очень трудозатратная и сложная.

Устройство обратной засыпки с помощью глины называют глиняным замком. В этом случае глину размачивают разминают и затем закидывают в котлован. Работы требуют больших усилий, при этом не гарантируют качественного результата, потому что сложно добиться уплотнения глины в траншее.

ПЕСОК — непучинистый грунт, обладающий хорошей способностью к дренированию, но при этом обладает высоким коэффициентом фильтрации. С песком работать значительно проще, его можно смачивать, послойно трамбовать, что позволяет получить практически однородную обратную засыпку.

Если обратная засыпка фундамента осуществляется песком, то в ней необходимо устроить дренаж, который не позволит воде попадать под основание дома.

Нельзя дать однозначный ответ, какой именно способ обратной засыпки более предпочтителен. Тут важно исходить из условий на конкретном участке. Если выбирать между глиной и песком, то песок более универсален, более управляем в работе.

Альтернативные способы обратной засыпки

• Более плотные виды грунтов супесь и суглинки тоже можно использовать в качестве обратной засыпки, они менее пучинистые по сравнению с глиной, при этом их легче уплотнить и работать с ними удобнее. Негативная черта суглинка состоит в разжижении от весенних паводков.
• Газобетонная крошка и лом — эти материалы показали хорошую способность к уплотнению. Если керамзит имеет гладкую и округлую форму, что не позволяет ему формировать плотную прослойку, то газобетон состоит из острых гранул. Эти гранулы скрепляются между собой и образуют плотную подушку.
