Арматура из стекловолокна может быть использована для фундамента плиты, однако требуется учитывать определенные условия. Она обладает хорошей прочностью на растяжение и не подвержена коррозии, что делает её привлекательным вариантом в условиях, где металл может подвергаться разрушению.
Тем не менее, важно провести тщательные расчёты и учесть специфические нагрузки, так как стекловолоконная арматура имеет отличия в механических свойствах по сравнению с традиционной стальной. Рекомендуется проконсультироваться с профессионалами перед принятие окончательного решения.
Минусы и плюсы при использовании стеклопластиковой композитной арматуры при заливке фундаментов, стен, и плит перекрытия
Стеклопластиковая арматура приобрела широкое признание в сфере индивидуального строительства благодаря комплексу несомненных преимуществ. Если нам нужна композитная арматура, плюсы от ее использования, Вы ощутите сразу же.
- Экономия при закупке до 40% по сравнению с металлической арматурой
- Высокий показатель предела прочности на разрыв,
- Маленький вес, в сравнении с арматурой A III,
- Низкая теплопроводность
- Высокие показатели коррозионной и химической стойкости,
- Коэффициентом теплового расширения почти равный нулю
- Отсутствие свойств диэлектрика.
Так как по своему основному показателю, а именно пределу прочности на разрыв стеклопластиковая арматура, производства компании Пласт-Композит, существенно превосходит параметры стальной металлической арматуры, возможно применение композитной арматуры меньшего диаметра. Таким образом, если для армирования фундаментной плиты двухэтажного дома, нам бы потребовалась металлическая арматура диаметром 12 мм, то в случае, если будет принято решение, применять композитную арматуру, то возможно использовать диаметр 8 мм.
Основное применение арматуры в сфере малоэтажного строительства заключается в армировании фундаментов. При этом больше пока распространено применение стальной арматуры класса A3. При этом, стальная арматура продается только хлыстами стандартной длиной 11,7 метра, транспортировка такой арматуры возможно только на шаланде.
Так же вес каждого метра стальной арматуры 880 грамм, а для заливки дома площадью от 100 до 200 метров, Вам потребуется от 2 до 3 тонн арматуры. По такой характеристике, как вес и транспортировка, неоспоримое преимущество имеет композитная арматура. Плюсы будут не только при транспортировки, но и при загрузки/разгрузки.
Так как на заливку фундамента дома необходимо от 230 до 300 кг стеклопластиковой арматуры, которая сматывается в бухты. В один легковой автомобиль может поместится до 2 км стеклопластиковой арматуры. Еще одно преимущество композитной арматуры — низкая теплопроводность, стеклопластиковую арматуру очень выгодно использовать при армировании стен зданий, кроме того, в настоящий момент почти все гибкие связи, которые применяются в России, делаются из композитных материалов. Это гарантирует минимальные теплопотери для таких домов.
СТЕКЛОПЛАСТИКОВАЯ АРМАТУРА — НЕДОСТАТКИ ПРИ АРМИРОВАНИИ КОНСТРУКЦИЙ:
Стеклопластиковая арматура, недостатки которой часто могут невилироваться грамотным проектированиием конструкций можно разбить на три группы
- Один из основных минусов композитной арматуры — это низкий модуль упругости, что ограничивает применение композитной арматуры в перекрытиях. Тем не менее, при определенных условиях применение арматуры в перекрытиях, не только оправдано, но и целесообразно. Например, в случае реконструкции старого здания, когда основной задачей является уменьшение нагрузки на уже существующий фундамент. Так же применение композитной арматуры распространено в перекрытиях парковочных комплексов. Здесь решающим фактором применения может стать коррозионная стойкость, которая значительно увеличит срок службы сооружения.
- Минусы композитной арматуры необходимо учитывать при армировании плит перекрытия. Так как композитная арматура в случае пожара начинает размягчаться и терять свои свойства раньше металла. Чтобы повысить стойкость конструкции к воздействию огня при пожаре, специалист должен предусмотреть ряд мер, направленных на теплозащиту конструкций (колонн, стен, перекрытий).
- Изготовление гнутых элементов из композитной арматуры. Недостаток не может быть устранен в условиях строительной площадки. Следовательно, необходимо либо заранее заказывать необходимый элемент, либо покупать небольшие прутки металлической арматуры и уже из нее изготавливать нужные элементы, такие как выпуски, углы, лягушки.
ЗАКЛЮЧЕНИЕ О ВОЗМОЖНОСТИ И ЦЕЛЕСООБРАЗНОСТИ ПРИМЕНЕНИЯ СТЕКЛОПЛАСТИКОВОЙ КОМПОЗИТНОЙ АРМАТУРЫ
Несмотря на широкое и успешное использование композитной арматурой в США, Канаде и Европе в течение нескольких десятилетий, для российской строительной отрасли данный материал остается относительной новинкой. Но уже сегодня понятны отличные перспективы массого внедрения этого материала в сферу промышленного и гражданского строительства, так как применение АКП-СП обеспечивает несомненные преимущества композитной арматуры для строительства разных фундаментов, промышленных полов, дорожных плит и других аналогичных конструкций. Но при работе с композитной арматурой для обустройства конструкций мостов, многоэтажного строительства и прочих сфер обязательно требуется учет индивидуальных физико-химических особенностей.
Подводя итог, хочется отметить один несомненный плюс, который под час является решающим — цена. В настоящее время применение композитной арматуры для заливки фундаментов для частного домостроения, обходится в среднем на 50 процентов дешевле, чем заливка аналогичного фундамента с металлической арматурой. Более подробно, обо всех экономических составляющих, можно прочитать в статье — Выгода от применения композитной арматуры
Применение стеклопластиковой арматуры
Практика применения стеклопластиковой арматуры в строительстве
Стеклопластиковая арматура выполняет ту же функцию что и металлическая, она применяется для армирования бетонных конструкций, у стеклопластиковых арматурных стержней высокая разрывная прочность, больше чем у металлических.
Практика применения стеклопластиковой арматуры в России началась в 1975 году, тогда построили в Амурской области и армировали плиты стеклопластиковой арматурой, в последствии было построено еще несколько экспериментальных объектов, мост в Приморском крае 1984 г., мост в Еврейской автономной области в 1989 году.
Но данный проект закрыли из-за его высокой стоимости, и разработка неметаллической арматуры в СССР прекратилась. На Западе же наоборот, этому вопросу продолжали уделять большое внимание, и сейчас в США и Канаде существуют правила проектирования и стандарты на композитную арматуру, в этих странах уже реализовано много объектов с применением стеклопластиковой арматуры.
Области применения стеклопластиковой арматуры
- Гражданское и промышленное строительство
- Фундаменты зданий и сооружений
- Мостостроительство(плиты мостового настила)
- Плиты перекрытия
- Дорожное строительство
- В качестве гибких связей в трехслойных каменных стенах
- Опорные стены, берегоукрепление
- Создание сейсмоустоичивых поясов сооружений
Применение стеклопластиковой арматуры в строительстве мостов
Согласно отчету Федерального Дорожного Агентства США ежегодные потери из-за разрушения бетонных конструкций, вызванные коррозией металлической арматуры, составляют 57 миллиардов долларов. В основном это такие объекты как мосты, портовые сооружения, тоннели, подземные парковки. Чтобы избежать этого были реализованы несколько проектов строительства мостов с применением стеклопластиковой арматуры.

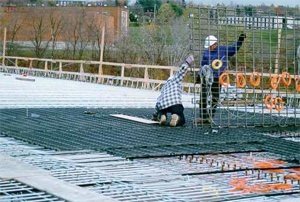

Армирование бетонных настилов мостов стеклопластиковой арматурой.
Строительство моста Жоффре Шербрук, Квебек, Канада 1997 год.
Мост Уоттон, Канада 2001 год
Мост Мористаун, США 2002 год.
Строительство моста Морристаун (Вермонт, Америка – 2002 год). Мост длиной 43 м и шириной пролета 11.3 м. Бетонная плита перекрытия толщиной 23 см расположена на четырех пролетах шириной 2.4 м каждый и на свесе шириной 0.92 м. Плита полностью армирована стеклопластиковой арматурой.
Мост Вал-Алейн, Канада 2004 год

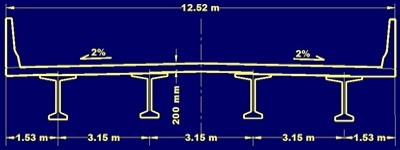

Длина = 49.8 м, ширина пролета = 12.6 м Расстояние между балками = 3.2 м, Толщина плиты = 22,5 см

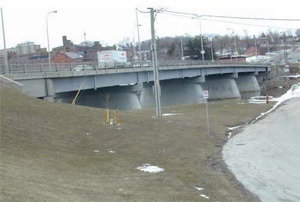

Мельнбургский мост
Трехпролетный мост с фермами Общая длина пролета = 89.4 м, Общая ширина = 12.5 м. Расстояние между балками = 3.2 м, Толщина плиты = 200 мм.
Мосты близнецы на улице Св. Екатерины, Канада
Расширение метро. Торонто, Онтарио
Применение стеклопластиковой арматуры в плитах перекрытия
Применение стеклопластиковой арматуры в плитах перекрытий возможно и реально, но из-за низкого модуля упругости, это не всегда эффективно с экономической точки зрения, а также требует тщательного подхода на этапе проектирования, лучше чтобы расчет армирования плиты перекрытия стеклопластиковой арматурой производился специалистом, особенно если пролеты перекрытий больше 6м, и если на них будут воздействовать высокие нагрузки.
Строительство второго яруса автомобильной парковки. Канада
Проектирование и строительство закрытой автомобильной парковки Chanceliere с использованием бетонных плит перекрытий с перекрестным армированием GFRP. Необходима структурная реставрация сорокалетней автопарковки вследствие значительного повреждения коррозией стальной арматуры. В качестве основного армирования плит перекрытий первого уровня впервые в мире используется стекловолоконная арматура GFRP с высоким модулем упругости (Тип III, CSA S807).
Площадь парковки: 3100кв.м. Размеры: 84х38м. Вместимость 78 автомобилей.
Примеры плит перекрытия армированных стеклопластиковой арматурой в г. Туапсе и Новороссийске:
Применение стеклопластиковой арматуры в строительстве фундаментов и опорных стен
Применение стеклопластиковой арматуры в фундаментах зданий эффективно в экономическом плане, высокая прочность стеклопластиковых стержней, позволяет произвести равнопрочностную замену металлической арматуры на стеклопластиковую меньшего диаметра. К тому же композитная арматура не подвержена коррозии, и соответственно убережет фундамент от разрушения, вызванного коррозией металлической арматуры. К тому же монтаж композитной арматуры гораздо проще чем металлической и происходит намного быстрее.
Примеры применения стеклопластиковой арматуры в фундаментах зданий и в опорных стенах, в Туапсе и Новороссийске.
Вы может ознакомиться и с остальными реализованными проектами с применением стеклопластиковой арматуры в нашей галлерее. Просто перейдите по ссылке:
15 способов применения стеклопластиковой арматуры
В данной статье разберем и подробно опишем 15 способов как и где наиболее часто применяют стеклопластиковую композитную арматуру.
1. Фундаментные плиты
Технология армирования фундаментных плит при малоэтажном сторительстве не выше трех этажей с применением стеклопластиковой композитной арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.
Правильная замена на стеклопластиковую арматуру гарантированно приводит к существенной экономии денежных средств, т.к. стеклопластиковая арматура дешевле металлической. Принцип армирования фундаментых плит стеклопластиковой арматурой не отличается от армирования металлической арматурой, но приводит к существенной экономии времени на монтаже.
При замене металлической арматуры на стеклопластиковую нет необходимости уменьшать шаг армирования.
При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.
Вязка стеклопластиковой арматуры осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется шлифовальной машинкой — "болгаркой".
2. Ленточные фундаменты
Армирование ленточного фундамента с применением стеклопластиковой арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.
Таблица равноправной замены металлической арматуры на композитную стеклопластиковую арматуру
| Металлическая класса А-III (A400C) | Арматура композитная полимерная стеклопластиковая ОЗКМ (АКС) |
|---|---|
| 6 А-III | 4 АКС |
| 8 А-III | 5,5 АКС |
| 10 А-III | 6 АКС |
| 12 А-III | 8 АКС |
| 14 А-III | 10 АКС |
| 16 А-III | 12 АКС |
| 18 А-III | 14 АКС |
| 20 А-III | 16 АКС |
Правильная равнопрочная замена металлической арматуры на стеклопластиковую позволит Вам получить экономическую выгоду до 45% (экономия в 2 раза).
При замене металлической арматуры на стеклопластиковую нет необходимости увеличивать количество слоев армирования и количества хлыстов в одном слое.
При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.
Вязка стеклопластиковой арматуры так же осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется "болгаркой".
3. Армирование промышленных бетонных полов
Армирование промышленных бетонных полов с применением стеклопластиковой композитной арматуры происходит путем замены металлической арматуры на стеклопластиковую согласно таблице равнопрочной замены.
Правильная замена на стеклопластиковую арматуру при армировании промышленных бетонных полов так же приводит к существенной экономии денежных средств, т.к. стеклопластиковая арматура дешевле металлической.
Принцып армирования стеклопластиковой арматурой не отличается от армирования металлической арматурой, но приводит к существенной экономии времени на монтаже.
При замене металлической арматуры на стеклопластиковую нет необходимости уменьшать шаг армирования.
При необходимости удленения хлыста стеклопластиковой арматуры соединение происходит в нахлест. Длинна нахлеста от 20 до 50 см.
Вязка стеклопластиковой арматуры осуществляется вязальной проволокой, резка стеклопластиковой арматуры осуществляется шлифовальной машинкой — "болгаркой".
4. Отмостки вокруг зданий
Отмостка — это полоса шириной от 0,6м до 1,2 м, которая примыкает к фундаменту или цоколю здания с уклоном.
Уклон отмостки должен быть не менее 1% (1 см на 1 м) и не более 10 % (10 см на 1м).
Отмостку вокруг здания рекомендуется возводить с использованием стеклопластиковой арматуры, так как главная задача отмостки — это отвод поверхностных дождевых и талых вод от стен и фундамента дома. Отмостка с применением стеклопластиковой арматуры прослужит в несколько раз дольше, так как у стеклопластиковой арматуры высокие антикоррозийные свойства, что препятствует возникновению трещин в бетоне.
5. Армопояс (сейсмопояс) между этажами кирпичных или блочных зданий
Применение стеклопластиковой композитной арматуры при армировании армопояса (сейсмопояса) между этажами кирпичных или блочных зданий за счет высоких прочностных характеристик повышает пространственную жесткость здания и защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
6. Связующее для кирпичной кладки
Для увеличения прочности кирпичной кладки и соблюдении одинаковой толщины швов необходимо воспользоваться прутами из стеклопластиковой арматуры диаметрами Ф4 и Ф6, вместо металлической сетки.
Толщина диаметра арматуры зависит от толщины шва в кирпичной кладке.
Замена металлической кладочной сетки на пруты из стеклопластика позволит снизить затраты на армирующий материал более чем в 5 раз.
Так же применение стеклопластиковых прутов в кирпичной кладке позволит существенно сократить потери тепла, так как стеклопластиковая арматура плохо проводит тепло, в несколько раз хуже, чем металл.
7. Связующее для кладки стен из блоков/кирпича, для монолитных стен
Для увеличения прочности при кладки стен из блоков/кирпича, для монолитных стен и регулировании толщины швов рекомендуется использовать пруты из стеклопластика диаметрами Ф4, Ф6 и Ф8 вместо металлической сетки. Толщина диаметра арматуры зависит от толщины шва при кладке.Замена металлической кладочной сетки на пруты из стеклопластика позволит снизить затраты на армирующий материал более чем в 5 раз.
Так же применение стеклопластиковых прутов позволит существенно сократить потери тепла, так как стеклопластиковая арматура плохо проводит тепло, в несколько раз хуже, чем металл.
8. Комбинирование с металлом в плитах перекрытий
Плиту перекрытия армируют в два слоя. Нагрузка на плиту перекрытия идет с верхней части вниз и распределяется относительно всей площади покрытия. Соответственно, основная рабочая арматура находиться в нижнем слое и испытывает большие нагрузки на растяжение. Верхний слой, в основном, получает нагрузки на сжатие.
В данном случае стеклопластиковую арматуру применяют комбинированно с металлической. Верхний слой необходимо выполнить из стеклопластиковой арматуры, нижний — из металлической.
В самой сетке стеклопластиковая композитная арматура должна иметь цельный вид без наличия разрывов. Если происходит армирование перекрытия с помощью стеклопластиковой арматуры Ф10, то необходимо выполнить нахлест в 400 мм. Все стыки арматуры следует располагать в шахматном порядке.
9. Гибкие связи
Гибкая связь используется для соединения внутренней стены через утеплитель (и воздушный слой) с облицовочной стеной в единое целое в системе трехслойных стен.
Композитные гибкие связи производство ООО "ОЗКМ" — это стержни, изготовленные из стеклопластика длиной от 200 до 600 мм с периодической рельефной поверхностью либо стержни с круглым сечением (зависит от проектного решения). Благодаря этому гибкие связи "ОЗКМ" обладают высокой адгезией с бетоном и дополнительной защитой от агрессивного воздействия щелочной среды бетона.
Гибкие связи применяются:
- для кирпичной кладки (Ф 6 мм),
- для утепления монолитных зданий (Ф 6 мм),
- для блоков (Ф 4 мм),
- для панельного домостроения (Ф 6 мм).
Нашем сайте вы можете подробнее узнать о композитных гибких связях и заказать их.
10. Ленточные фундаменты под заборы
Ленточные фундаменты предусматриваются для следующих типов ограждений: забор с кирпичными столбами, металлический кованый забор и забор из лесоматериала или профнастила с несущими металлическими стойками.
Армирование фундамента под забор с использованием стеклопластиковой арматуры очень выгодно. За счет высоких прочностных характеристик арматуры из стеклопластика и невысоких нагрузок, при армировании фундамента под забор чаще всего используется композитная арматура диаметрами Ф4 и Ф6.
Технология армирования ничем не отличается от технологии при использовании металлической арматуры, но значительно дешевле и быстрее по времени. Продольные пруты стеклопластиковой арматуры укладываются на дно вырытой траншеи на опоры высотой 4-7 см. Крайние прутья из стеклопластика должны отступать от стенок траншеи на 6-8 см.
Поперечная арматура и вертикальные стойки обычно вяжутся с шагом 400 мм.
Верхний ряд продольной арматуры крепится на стойки так, чтобы он был ниже верхнего уровня траншеи на 5-7 см. Затем выполняется укладка поперечной стеклопластиковой арматуры верхнего ряда.
11. Армирование чаши для бассейна (дна и стенок)
12. Дорожное строительство
Стеклопластиковая арматура получает отзывы строителей положительные ввиду ее универсальности, так как ее можно применять для усиления прочности дорожного полотна, опор, мостов.
13. Пешеходные бетонные дорожки
Для придания жесткости бетонной дорожки необходимо произвести армирование основания, хотя многие этим пренебрегают. При армировании пешеходной дорожки стеклопластиковой арматурой толщину бетонного основания можно делать меньше, что приводит к существенной экономии по затратам на бетоне.
Так же использование арматуры из стеклопластика для армирования пешеходных дорожек защищает бетон от распадания на фрагменты.
14. Бетонные площадки для проезда и парковки автомобилей
Перед началом армирования сверху под бетонную площадку на песчаную подушку засыпают слой щебня в 5 см и уплотняют его. Армирование стеклопластиковой арматуры усиливает бетонную структуру, поэтому при устройстве площадки под стоянку автомобиля без нее не обойтись.Бетонирование площадки для проезда и парковки автомобиля осуществляют при помощи стеклопластиковой арматуры, которую нарезают прутьями необходимой длины. Рекомендуется использовать стеклопластиковую арматуру диаметровом Ф6.
Каркас из арматуры изготавливают непосредственно на месте укладки и не займет много времени. Стеклопластиковые прутья размещают крест-накрест и в точках стыковки перевязывают проволокой.
15. Армирование монолитных бетонов содержащих противоморозные добавки
Стеклопластиковая арматура, в отличие от металла, устройчива к щелочной среде. Противоморозные добавки состоят из щелочи и солей, вызывающие коррозию у металла.
Применение стеклопластиковой арматуры при армировании монолитных бетонов содержащих противоморозные добавки увеличивает срок службы бетонного основания в несколько раз и препятствует возникновению трещин и защищает бетон от распадания на фрагменты.
