Как правильно армировать арматуру для фундамента

Правильная армировка арматуры для фундамента начинается с выбора подходящего диаметра и типа арматуры, который соответствует расчетным нагрузкам и условиям эксплуатации. Арматуру укладывают в конструктивную схему, обеспечивая равномерное распределение нагрузки и предотвращая появление трещин. Важно соблюдать минимальные отступы от краев бетона, чтобы исключить коррозию арматуры и обеспечить надежное сцепление с бетоном.

При укладке арматуры следует также учесть необходимость связки стержней, что достигается при помощи проволоки или специальных сварных соединений. Арматура должна быть размещена в определенном объеме и в соответствии с проектом, не допуская пустот и скомканных участков. Завершением процесса армирования является заливка бетоном, которая должна происходить монолитно, чтобы гарантировать прочность и долговечность фундамента.

Для чего нужно армировать фундамент?

Ленточный фундамент является одним из самых распространенных видов основания для дома. В процессе его возведения большое значение уделяют армированию опалубки. Арматура позволяет увеличить прочность основания и его устойчивость к растягиванию. Данная статья поможет разобраться и понять, какая нужна арматура для ленточного фундамента и на какие детали обращают внимание, чтобы он прослужил долгие годы.

Требования к бетону

После выбора типа фундамента многих волнует вопрос, каким должен быть бетон, его состав и оптимальные пропорции, чтобы произвести качественную заливку основания. Строитель также должен обратить внимание на:

количество этажей будущего дома;
вес здания;
тип грунта;
уровень подземных вод и промерзания почвы.

Большое значение уделяют качеству бетонного раствора. Любая марка бетона состоит из четырех компонентов:

Если есть необходимость увеличить свойства бетона, часто добавляют пластификаторы. Такие химические добавки способны повлиять на затвердевание, прочность и текучесть массы. Соотношение пластификаторов в бетонном растворе составляет 0,2-0,3%.

Требования к арматуре

Чтобы понять важность установки арматуры необходимо разобраться, что такое армирование. Оно предназначено для увеличения прочности и надежности фундамента. В процессе эксплуатации основание подвергается нагрузкам:

от самого здания;
при движении грунтов;
от морозного пучения.

От этих нагрузок верхняя часть основания испытывает нагрузку на сжатие, а нижняя на растяжение. Как раз в эти части строители всегда улаживают арматуру, которая берет на себя часть этих нагрузок. При выборе арматуры для фундамента обращают внимание на:

диаметр прутьев;
устойчивость к коррозии;
необходимость сваривания;
устойчивость к отрицательным температурам.

Специализированные магазины предлагают арматурные прутья диаметром от 5 до 32 мм с ребристой и обычной гладкой поверхностью. Ребристые создают лучшее сцепление с бетоном, поэтому их используют как главные элементы. Гладкая арматура выполняет функции дополнительного элемента и устанавливается на зоны не подверженные растяжению.

Для армирования фундамента нужна ребристая арматура диаметром в 8-16 мм и гладкая в 6 мм.

В строительстве фундамента чаще всего используют ребристую арматуру класса А3 (А400). При покупке можно увидеть разную маркировку элементов. Буква «К» в маркировке означает, что прутья покрыты специальным антикоррозийным составом, а буква «С», что стержни можно сваривать.

Требования к армированию

Чтобы провести качественное и надежное армирование фундамента необходимо придерживаться некоторых правил:

Совершайте покупку прутьев в специализированных магазинах, которые могут предоставить сертификаты качества на продукцию.
Сцепленные между собой прутья не должны деформироваться во время заливки бетонной смесью.
Для соединения арматурных элементов лучше использовать ручной способ вязки вместо сваривания стержней.
Кроме того, в строительных документах и нормах для железобетонных конструкций описаны допустимые расстояния между арматурными стержнями:

не больше 40 см для продольных прутьев;
не больше 30 см для поперечных стержней;
не меньше 25 см для элементов расположенных вертикально.

По мнению специалистов, диаметр арматуры для ленточного фундамента должен составлять:

для легких домов на устойчивой почве подходит диаметр от 8 мм;
для сыпучих и пучинистых грунтов и тяжелых построек от 12 мм.

Расчет количества и диаметра арматуры

Во время расчета необходимого диаметра арматуры используют показатель ширины и глубины ленточного фундамента. Если ширина фундамента достигает 50 см, а его глубина – 100 см, тогда площадь сечения ленты фундамента составит:

см Х 100 см = 5000 см2.

Согласно нормативным документам, площадь сечения арматуры должна быть не меньше чем 0,01% основания, а значит:

5000 см2 Х 0,01% = 5 см2.

Полученный результат находим в специальной таблице для расчета диаметра арматурных стержней. Получается, что для основания дома с такой шириной и глубиной можно использовать:

6 стержней диаметром 10 мм;
8 стержней диаметром 9 мм;
3 стержня диаметром 14 мм.
Стоит учитывать, что если длина фундамента больше 3 метров, тогда 12 мм – это минимальный допустимый диаметр для использования.

Подсчет количества арматуры проводят самостоятельно в зависимости от схемы армирования.

Некоторые усиливают основание четырьмя прутьями, другие используют шесть. Отличается также армирование углов. Кто-то совершает их Г-образными хомутами, возможно также П-образные схемы и различные вариации.

Чтобы узнать количество продольных элементов, при подсчете высчитывают периметр дома, к нему добавляют показатели стен, которые размещены над лентами фундамента. Полученное число умножают на запланированное количество продольных стержней находящихся на одной ширине ленты.

Правила армирования ленточного фундамента

Арматурные прутья различаются не только по классу и внешнему виду, они также различаются по своему назначению:

Рабочая продольная (горизонтальная)

Стержни, которые расположены вдоль основания и воспринимают на себя основную нагрузку от факторов сжатия и растяжения. Чтобы увеличить прочность фундамента их устанавливают в нижнюю и верхнюю часть ленты. Диаметр элементов нижнего армирования должен быть больше диаметра верхних прутьев.

Поперечная монтажная

Она устанавливается для связывания между собой отдельных верхних или нижних рабочих стержней. Обеспечивает целостность рабочих элементов и распределяет между ними нагрузку.

Вертикальная

Устанавливается вертикально и соединяет между собой верхнюю и нижнюю продольную арматуру. Правильное армирование ленточного фундамента использует все эти виды прутьев. Только вместе они обеспечат целостность арматурной конструкции и равномерно распределяют нагрузку.

Как правильно армировать фундамент?

Расстояние между прутьями и поверхностью фундамента должно составлять 5 см. Основную нагрузку на себя берут горизонтальные прутья, поперечные только соединяют каркас в единое целое. Нижний слой прутьев улаживается на специальные подставки.

Большое значение уделяют армированию углов. В этих местах стержни не просто соединяют, а используют для этого отдельные изогнутые Г- или П-образные хомуты. На углах прутья устанавливают чаще и плотнее чем в самом основании. Армирование свайно-ленточного фундамента ничем не отличается от армирования обычного ленточного основания.

Главные ошибки армирования фундамента:

армирование углов не хомутами, а обычным перекрещением прутьев;
расположение стержней в середине фундамента;

когда в углах фундамента находится только два согнутых стержня;
неравномерное расположение арматуры по всему основанию.

Как вязать арматурную сетку самостоятельно

Перед началом работ лучше ознакомится с правилами вязания арматуры. Для этого процесса приобретают вязальную проволоку и крючок. Такая проволока хорошо гнется, а средний ее диаметр достигает 1,2-1,3 мм. Крючок можно приобрести в строительном магазине или сделать самостоятельно. Для вязки используются прутья длиной в 5-6 метров.

Технология вязания для всех фундаментов одинаковая, а если диаметр прутьев больше 25 мм, тогда стержни соединяют с помощью сварки.

Вязание арматуры можно совершать в удобном для работы месте, потом поместить её в опалубку, а после устанавливать хомуты по углам основания. Чтобы вязание происходило удобней, не используйте слишком длинные отрезки проволоки. Откусите 20 см металлической нити и сложите её вдвое. Нахлест арматурных прутьев при связывании достигает 2 см.

Вязание арматуры при помощи специального приспособления

Кроме обычных крюков строительный рынок предлагает множество дополнительных приспособлений и инструментов, чтобы не только ускорить процесс вязания арматуры, но сделать это надежно и прочно:

Пистолет для вязки арматуры

Значительно сокращает трату времени на связывание прутьев. Потребуются дополнительные траты на инструмент, зато он обеспечит более надежную затяжку проволоки. В пистолете проволока находится в специальном барабане, который легко заменить. Однако он имеет вес в 2-3 кг и не всем строителям удобно с ним работать.

Полуавтоматический и автоматический крюк для вязки арматуры

Специализированные инструменты, которые значительно сокращают время сборки арматурного каркаса для фундамента. Вязку стержней можно производить с помощью обычных пассатижей. Некоторые строители в домашних условиях используют шуруповерт, в который вставляют согнутый гвоздь.

Вязка арматуры — важный этап при заливке ленточного фундамента и на качественных инструментах лучше не экономить.

Как вязать армированную сетку в траншее

Вязать арматурный каркас в траншее сложнее, чем на свободной территории. Лучше заранее продумать схему соединения элементов, чтобы в дальнейшем не тратить время на переделку работы. Приобретите в специализированном магазине фиксаторы для арматуры. Они расположат сетку выше опалубки и обеспечат равномерное нанесение бетонного раствора на всю арматуру.

Работать в траншее одному человеку не удастся, при такой работе нужен помощник. В начале, в траншею вбиваются вертикальные прутья, к ним крепится горизонтальная рабочая арматура. В конце приступают к упрочнению углов основания.

Сваривание арматуры для армирования

Сварка арматурных элементов быстрее в сравнении с вязанием прутьев, однако, она значительно снижает прочность металлического каркаса. После сварки прутья становятся более хрупкими, что влияет на качество ленточного основания. Если возводится тяжелое здание в несколько этажей, а местность имеет проблемный грунт, лучше отказаться от такого способа соединения арматурных стержней.

Для сваривания арматуры необходимо приобрести специальные стержни класса А500 и дополнительной маркировкой «С». Сварка арматуры может происходить разными способами:

контактным;
ванным;
стыковым;
контактно-точечный.
Если арматура сваривается контактным путем очень важно контролировать силу тока, от которой зависит качество шва.

Практические советы

Армирование кирпичных стен укладывается на раствор между кладками кирпича. Процесс работ начинают с самого низа. Особое внимание уделяют дверным и оконным проемам, так как в них часто возникают трещины. Отдельные элементы арматуры можно соединять вязальной проволокой.

«Как армировать газобетонные блоки?»

Армирование газобетона производят арматурной сеткой. Для расположения арматуры проделайте в блоках пазы штраборезом. Канавы очищают от мусора и укладывают арматуру связанную специальным крючком. После укладки арматуры пазы заливают цементным раствором.

Правильное угловое армирование должно защитить фундамент от трещин и обеспечить сопротивляемость основания силам растяжения и сжатия. Жесткость соединения обеспечивается как способом вязки, так и свариванием. Качественную прочность угловому основанию создают П- и Г- образные хомуты.

Как армировать ленточный фундамент — расчет и схемы армирования

Армирование каркаса сделает конструкцию фундамента в несколько раз прочнее. Но не все знают, какую арматуру лучше использовать его для обустройства.

Какую арматуру используют для вязки каркаса

Первый шаг — определиться с тем, какой материал лучше всего использовать. Арматуру различают по классам прочности и в зависимости от того, для какого здания возводят фундамент, он будет отличаться.

Металлическая арматура

Металлическая арматура представлена стальным прокатом, который выпускается в виде длинные прутков. Как правило, их сечение от 6 до 40 мм. Производитель выпускает подобную арматуру двух видов: гладкий и ребристый. Она идеально подходит для частных домов. Для конструктивных перемычек можно использовать тонкий и гладкий профиль, который относится к классу А1.

Композитная арматура

Чаще всего основным компонентом такой арматуры является стеклопластик. Но производитель готов предложить потребителю материал из стеклобазальтной основы. Её изготавливают из высокопрочного полимерного волокна, который добывают путём расплава горных пород. Сечение такого прута варьируется от 4 до 40 мм.

Как и предыдущий материал, его надо связать при помощи хомута или проволокой. Намного реже используют хомуты или крюки для крепления.

Стеклопластиковая арматура

Такой материал подразумевает стержень, который изготовлен из стеклянного волокна. В состав входят эпоксидные смолы, ими скрепляют между собой прутья. Намотку выполняют из углепластикового волокна. Такие прутья ценятся за то, что они обладают небольшой массой. Кроме того, материал очень устойчив к коррозии.

Расчет армирования ленточного фундамента самостоятельно

Чтоб правильно соорудить такую конструкцию, нужно произвести расчёт. По простой формуле нужно рассчитать необходимое количество армированных прутьев. Любые строительные работы должны соответствовать ГОСТу.

Определение толщины арматуры

Ленточный фундамент в разрезе напоминает прямоугольник, поэтому нужно определить его площадь по соответствующий формуле. При параметрах, когда глубина 80 сантиметров, а ширину 30, при умножении этих значений получится 2400 квадратных сантиметров. Общую площадь определяют по СНиПУ — она должна быть не менее 0,1%. По данным габаритам она будет равна 2,4 квадратных см. И далее площадь определяется методом подбора.

Площадь арматуры нужно выяснить при помощи площади окружности. Первый коэффициент вычислений — это окружность прута. Второй коэффициент должен быть равен количеству арматурных нитей. Отсюда можно определить показатель, который покажет подходит такое количество прутков или нет. Но ленточных пояса будет всего два, а нацело это разделить нельзя.

Следовательно, нужно брать четыре нити, тогда и коэффициент прочности будет выше. Но чтобы не тратить деньги просто так, нужно провести расчёты, взяв прут меньшей или большей окружности. Если он не подойдёт, то вернуться к первоначальному варианту.

Шаг установки

Для того, чтоб определить шаг, ориентируются на основной пример — шаг не менее 40 сантиметров. Для того, чтобы материал не подвергся коррозии, он должен находиться в толще бетона. Расстояние от края должно быть минимум 5 сантиметров. По бокам это расстояние должно быть равно 10 сантиметрам. Исходя из параметров можно рассчитать расстояние между прутьями.

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Разумеется, у процедуры возведения фундамента есть свой алгоритм, а также порядок действий.

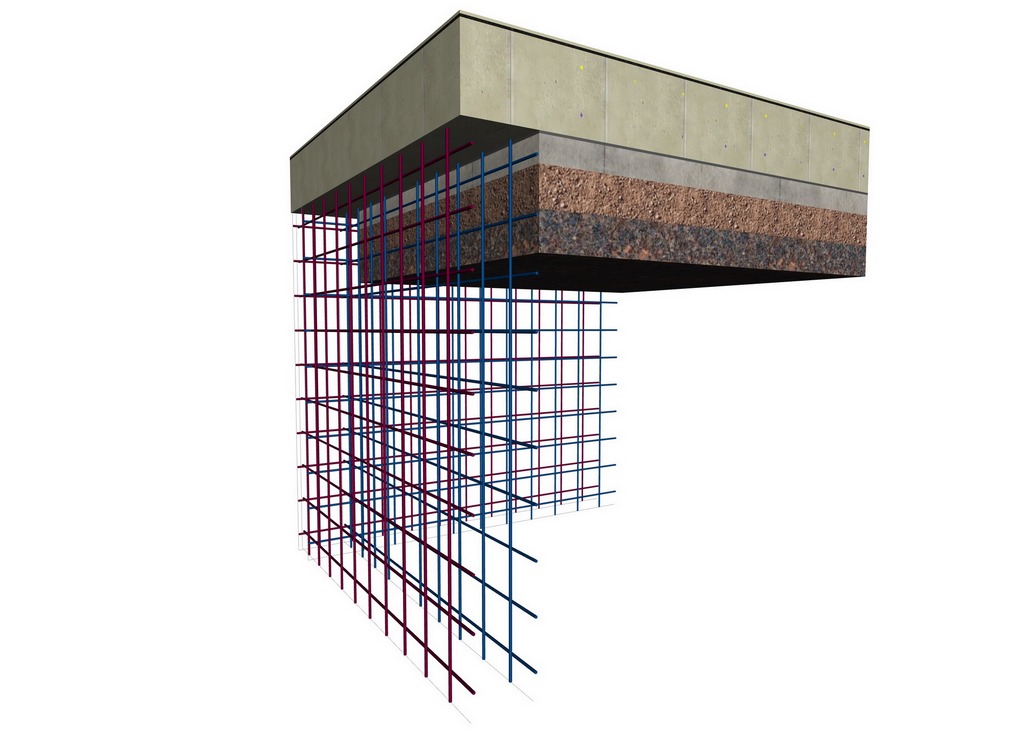

Армирование углов

Ленточный фундамент имеет свою слабую сторону — это углы. Именно в углах соединяется нагрузка со всех имеющихся стен. Для правильного распределения тяжести нужно определенным образом перевязать арматуру. Обычное соединение не подойдёт, так как конструкция будет неустойчива. В таком случае по фундаменту в скором времени пойдут трещины.

Поэтому есть специальная схема соединения армированных прутьев. Суть этой схемы заключается в загибании угла одного прутка и перекидывании его на другой пруток. Захлест одного прута на другой должен быть не менее 60 сантиметров. Если загиба не хватает, то нужно использовать хомут Г-образной формы. По тому же принципу стоит соединить примыкания простенков.

Армирование подошвы ленточного фундамента

Если у грунта слабая несущая способность, то стоит сделать подошву к ленточному фундаменту. Подобный приём способен уменьшить уровень просадки постройки. Для того, чтоб подошва не развалилась, её нужно армировать. Если грунт сильно пучинистый, то потребуется укреплять подошву. Прутья арматуры укладывают, оптимальное расстояние между ними 200-300 мм.

При этом, они также должны соединяться при помощи отрезков прута. На широкой подошве арматура считается рабочей, а если она неширокая, то эти отрезки конструктивные. При укладывании рабочей арматуры нужно использовать рельефные прутки. У них уровень адгезии значительно выше.

Инструменты для вязки арматурных прутьев

Для правильной вязки арматуры нужно использовать профессиональные инструменты. Они значительно облегчат процесс работы. Если строитель впервые занимается обвязкой и подходящего инструмента нет, можно взять его в аренду. Инструменты, без которых не выполнить вязание арматуры:

Крючки являются наиболее популярным вариантом. Первоначально процесс связки кажется очень сложным, но уже к середине фундамента мастер набьёт руку, и дело пойдёт быстрее.
Пистолет для вязки идеально подходят для процесса объединения арматуры. Но и стоимость такого инструмента достаточно высокая. Чаще всего его используют в промышленных целях, но не для самостоятельного возведения.
При помощи клещей очень удобно вязать проволоку, так как она расходуется очень экономично.

Без этих инструментов вязку арматуры выполнять достаточно сложно. При соблюдении всех правил можно получить отличные результат даже при отсутствии опыта.

Возможные ошибки и как исправить

Неподготовленному строителю достаточно сложно сразу сделать правильный каркас. Но если знать основные ошибки, то можно не допустить их. Типичные ошибки:

Отказ от монтажа Г-образных элементов на углах. Проще всего сделать анкеровку на углах. Если проигнорировать это, то при передвижках грунта произойдёт разрыв.
Использование металлических предметов вместо армированных прутьев.
Использование некачественной стеклопластиковой арматуры.
Проводят уплотнение при помощи подошвы, которая изготовлена не из арматуры, а из металлических элементов.
Арматуру не связывают между собой, а сваривают. Это снижает эксплуатационные характеристики армированных прутьев.

Армированный каркас позволяет укрепить фундамент здания. Но для того, чтобы эксплуатационные характеристики соответствовали желаемому результату, нужно правильно вязать между собой прутья. Нельзя игнорировать рекомендации мастеров по вязанию арматуры. Обязательно использовать Г-образные элементы для крепления углов. А также не помешает закупиться специальным инструментом.

Он поможет повысить качество каркаса, а также продлит его эксплуатационные характеристики. Фундамент будет более устойчив к движениям грунта и можно будет избежать растрескивания поверхности.
