Чтобы правильно скрутить арматуру для фундамента проволокой, сначала необходимо подготовить все необходимые материалы и инструменты: арматуру нужного диаметра, проволоку и инструмент для скручивания, например, острогубцы. Скручивание начинается с размещения арматурных стержней в нужном порядке. Затем проволоку следует обернуть вокруг соединяемых стержней, оставляя достаточную длину для удобного скручивания.
При скручивании проволоки важно применять равномерное усилие, чтобы соединения были прочными и надежными. Как правило, рекомендуется накручивать проволоку не менее трех оборотов, после чего ее концы нужно зафиксировать, чтобы предотвратить распускание. В процессе работы следите за тем, чтобы арматура оставалась в нужном положении и не смещалась.
Вязка арматуры: виды и особенности процесса
Для устойчивости любого строения необходим прочный фундамент. Чтобы основание отвечало всем требуемым характеристикам его усиливают металлическим каркасом. Благодаря высоким эксплуатационным свойствам такой фундамент надежен и долговечен.
Что значит «вязать» арматуру?
Над тем как вязать арматуру для фундамента работало не одно поколение строителей. Труд огромного количества специалистов позволил сформировать приемы, благодаря которым сегодня известно как правильно вязать основу.
Каркас из арматуры — это неотъемлемая часть основания сооружения. Чтобы конструкция имела длительный срок службы и выдерживала интенсивные нагрузки соблюдают определенные технологические требования. От качества армирующего каркаса во многом зависит надежность опоры. Если в основании имеется дефект, он станет причиной постепенного разрушения здания.
При вязке арматуры используют специальную вязальную проволоку, обладающую такими характеристиками, как мягкость, прочность, надежность и устойчивость к истиранию. Каркас основания представляет собой металлические стержни длиной от 6 метров. Прочность прутьев напрямую связана с их толщиной. Металлический профиль бывает гладкий, с насечками, ребрами, гранями. Вышеперечисленные свойства обеспечивают высокие показатели сцепляемости стержня с бетонным раствором.
Устройство фундамента регламентируется нормами и стандартами ГОСТ. Требования определяют марку и диаметр сечения стали, допустимые нагрузки и другие параметры. Проектирование армирования — это неотъемлемая часть подготовки любого строительства. К данному процессу необходимо подходить ответственно.
Схема вязки
Вязка арматуры — это один из главных шагов в процессе по созданию каркаса. Благодаря конструкции бетон получает надежную прочность как на сжатие, так и на растяжение. Неправильное соединение прутьев может повлиять на прочность готовой монолитной конструкции. Чтобы предотвратить подобную проблему, важно разобраться как правильно вязать арматуру.
Существует вязка 2 типов:
- Плоская. Технология подразумевает фиксирование металлических прутьев в одной плоскости.
- Объемная. Способ позволяет создать пространственный каркас, устойчивый к продольным и поперечным нагрузкам.
Различают схемы вязки при продольном соединении арматуры внахлест и перекрестном соединении двух перпендикулярно расположенных прутьев. Используют различные варианты вязки, наиболее эффективными являются: двухрядные, крестовые и мертвые узлы. Соединение прутьев при помощи связки — это оптимальный вариант имеющий большое количество положительных сторон.
Вязка занимает мало времени, проста в работе, не требует квалификации. Однако ручной способ немного замедляет рабочий процесс. К плюсам данной технологии относят простоту удаления недочетов. Для устранения ошибок проволоку достаточно откусить кусачками или же размотать крючком. Рабочий процесс может производиться непосредственно в опалубке.
Зачем вязать арматуру?
Известно два вида арматурных каркасов — сварные и вязаные. Первый тип арматуры изготавливают в заводских условиях посредством сварки, так как не рекомендуется проводить работы в полевых условиях. Несоблюдение норм технологий может привести к недоброкачественности швов и потере целостности конструкции. Вязаный же каркас сооружается на рабочем месте и превосходит предыдущий по многим параметрам.
Как говорилось выше, арматура в конструкции фундамента играет важную роль. Чем качественнее элементы каркаса, тем долговечнее строение. Создавая основу важно учитывать, что максимальные нагрузки выпадают на продольные стержни каркаса верхнего и нижнего пояса. В связи с этим выбирают профиль от 10 мм. Расстояние между соседними параллельными прутьями не должно превышать 400 мм.
Способы вязки арматуры
Вязать арматуру можно несколькими способами. Ручной способ подразумевает наличие такого инструмента, как крючок или кусачки. Существует несколько способов вязки соединительных узлов.
Самый простой выполняется следующим образом:
- От мотка вязальной проволоки отрезают фрагменты длиной от 20 до 25 см;
- Сгибают заготовки по центру и на стыке укладывают согнутый прут.
- В образовавшуюся петлю продевают крючок втягивая концы отрезка.
- Прокручивая инструмент добиваются необходимой плотности затяжки.
- Крючок извлекают, концы проволоки отгибают внутрь конструкции.
Автоматический способ требует наличия пистолета или шуруповерта с насадкой для вязания проволоки. Профессиональный инструмент позволяет в считанные секунды затянуть проволоку и соединить стержни необходимой силы.

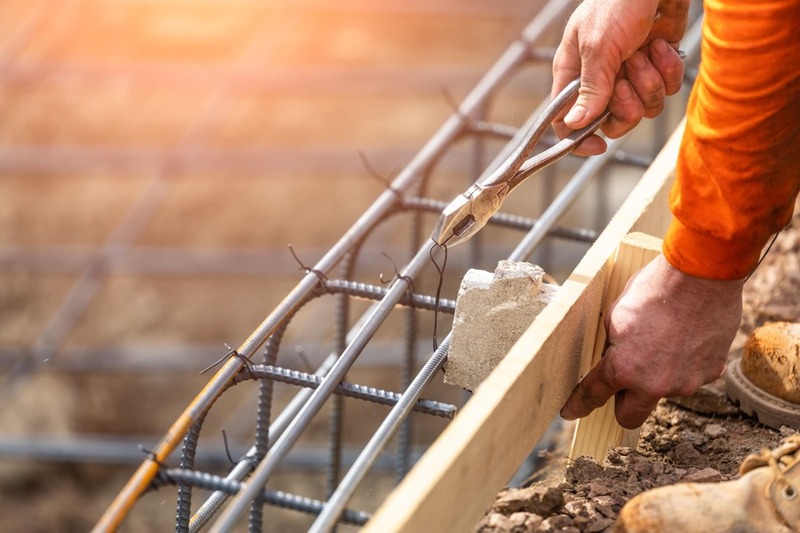

Также существует способ вязки клещами. Данный вариант достаточно экономичен. В этом варианте отсутствует необходимость нарезания прутьев. В работе используется целая бухта. После завязывания соединительного узла излишки проволоки откусывают инструментом.
Материалы и инструменты для вязки арматуры
Проволока является наиболее приемлемым материалом для вязки арматуры. Она бывает двух видов: черная и оцинкованная. Первый вариант практичен и пользуется популярностью, второй используется реже.
Как вязать арматуру для фундамента

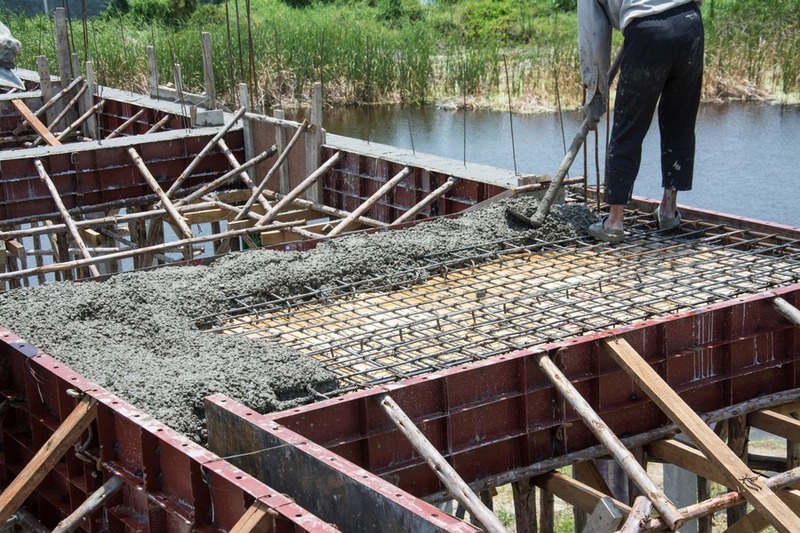

Армирование фундамента – неотъемлемый этап возведения конструкции. Для этого арматуру укладывают и вяжут по определенной схеме. Способ укладки зависит от размеров и назначения конструкции, а также от типа фундамента.

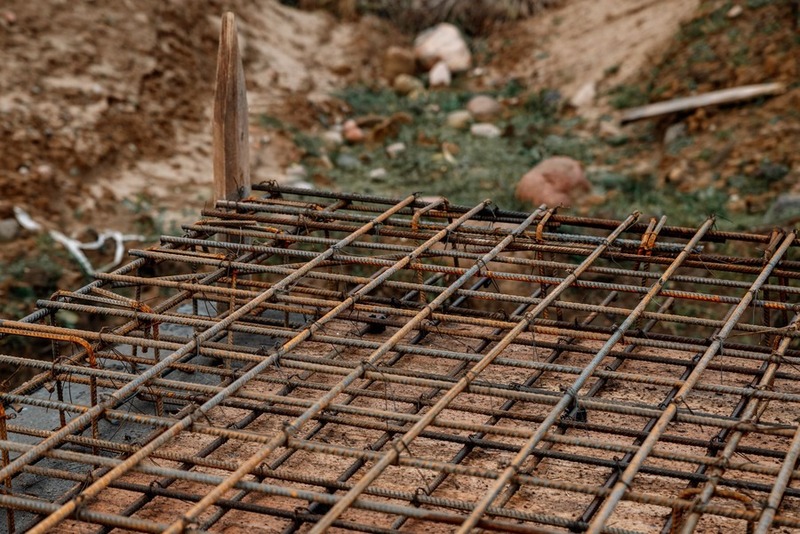

Ленточный фундамент армируют, укладывая пруты вдоль, в фундаментной плите их укладывают сеткой. В обоих случаях, чтобы получить прочный арматурный каркас, прутья связывают между собой.
Чем вязать арматуру для фундамента
Сейчас на рынке представлены два вида арматуры: металлическая и композитная. Способ их укладки не отличается, а типы вязки могут быть универсальные или подходящие только к одному виду. Специфический способ соединения стальных прутов между собой – сварка. Композитную арматуру варить невозможно, так как в ней нет металлической составляющей.
Этот способ надежен, но требует специального оборудования и навыков. Особенный способ соединения композитной арматуры – вязка пластиковыми хомутами. Стальную арматуру таким образом связать тоже можно, но при заливке ее профиль чаще всего становится причиной разрыва хомутов. Универсальный, простой и доступный способ вязки арматуры для фундамента своими руками – при помощи вязальной проволоки.

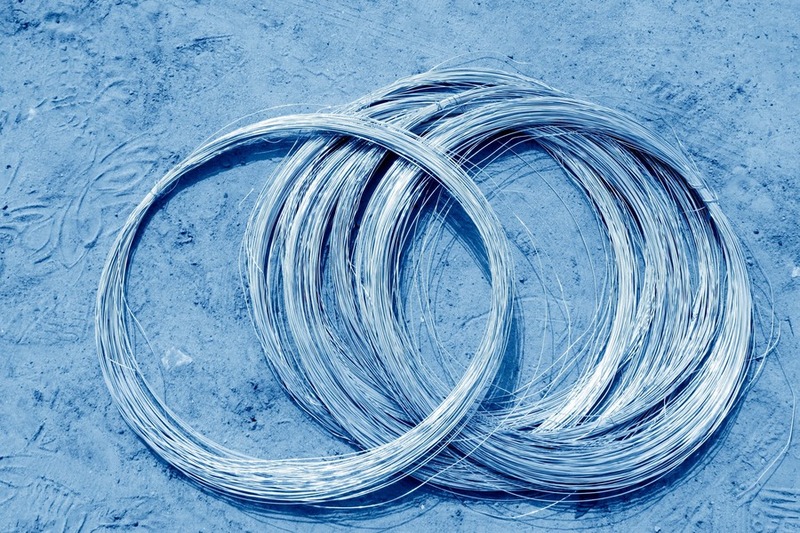

Как выбрать проволоку для вязки арматуры
Вязальная проволока изготавливается из низкоуглеродистой стали. Материал поставляется на рынок в бухтах или рубленый по 400 мм. Толщина проволоки варьируется от 1 мм до 6 мм. Также проволока бывает обработанная обжигом и необожженная. Обожженная прочнее и пластичней. Для вязки арматуры обожженная предпочтительней, так как назначение армирующего каркаса – прочность конструкции.
Узлы должны быть надежно зафиксированы, а необожженная проволока имеет больший коэффициент растяжения. Также по типу проволоку делят на оцинкованную и не оцинкованную. Первая наиболее устойчива к агрессивной среде: влажности, химическим добавкам раствора. Для строительства чаще применяется арматура диаметром 8-12 мм. Для ее вязки подходит проволока 1,2-1,4 мм.
Если для такой арматуры взять проволоку большей толщины, вязать ее будет неудобно, узлы получаются непрочными.
Как рассчитать количество проволоки
Расход проволоки рассчитывают, исходя из количества узлов двухстержневых и трехстержневых. Для соединения двух прутов с диаметром 10 мм необходимо 250 мм проволоки, для трех прутов – 500 мм проволоки. То есть для вязки арматуры для фундамента диаметром 8 мм будет достаточно купить рубленую проволоку. Для вязки прутьев 10-12 мм лучше приобретать в катушках. Количество рассчитать можно просто: умножить количество узлов на 0,5 и добавить половину получившегося количества. Так выйдет необходимый объем вязальной проволоки в метрах. Добавляют запас на случай, если при монтаже проволока рвется. Как показывает практика, при завязывании узла такое случается не редко. На катушке проволоки иногда указывается не длина, а вес. Чтобы рассчитать нужное количество, пользуются следующим соотношением проволоки в зависимости от ее диаметра:
- 1 мм – это 0,00617 кг в 1 метре;
- 1,2 мм – это 0,00888 кг в 1 метре;
- 1,2 мм – это 0,0121 кг в 1 метре.
Сначала нужно рассчитать необходимый метраж, затем умножить на вес проволоки. Так станет понятно, какая катушка подойдет.
Инструменты для вязки арматуры проволокой
Конечно, можно попытаться вязать арматуру руками. Но тогда узлы будут не прочные, каркас расшатается и фундамент «поведет». Кроме того, скорость ручной вязки низкая. Поэтому на рынке существует несколько типов инструментов для вязки арматуры проволокой.
Крючок. Представляет собой конструкцию, похожую на шило. Деревянная или полимерная ручка и стальной изогнутый крюк. Инструмент стоит недорого, не требует подключения к электричеству, прост в использовании. Единственным недостатком становится долгий процесс вязки. Это только для новичков.
Как только мастер приспособится к инструменту, работа идет быстрее.
Пистолеты для вязания. Внешне напоминает дрель или шуруповерт. Электроинструмент работает от сети или при помощи аккумулятора. Внутри имеется место для катушки с проволокой. Проволока подается к приемным губкам, которые обхватывают скрещенную арматуру.
Пистолеты могут быть:
- универсальные, для проволоки любой толщины;
- стандартные, для проволоки 1-1,5 мм;
- узкоспециализированные, для проволоки определенной толщины.
При нажатии на кнопку спуска проволока плотно обвязывает в 3 витка крестовину из арматуры.
Пистолет существенно ускоряет процесс вязки, может работать автономно до 4 часов (в зависимости от производителя), не требует особых навыков обращения. Однако, стоимость инструмента довольно высока. Приобретают пистолет для масштабных строек или строительные организации для сотрудников. Для частной постройки вполне можно обойтись вязальным крючком.
Пластиковые хомуты. Этот способ иногда применяют для арматуры менее 8 мм диаметром. Вязать арматуру хомутами просто и быстро, но пластик довольно хрупкий. При минусовой температуре будет трескаться. Также от профиля металлической арматуры чаще всего хомут рвется, особенно, когда начинается процесс заливки.
Этот способ лучше оставить для композитной арматуры.
Схема укладки ленточного фундамента
Арматуру для ленточного фундамента укладывают продольными рядами с расстоянием между ними не более 300-500мм. По высоте фундамента потребуется несколько таких рядов с расстоянием не более 300 мм между ними. Количество рядов рассчитывается, исходя из высоты фундамента. Продольные прутья соединяют между собой вертикальной арматурой с шагом 500-800 мм.
Так получается каркас-клетка с прямыми углами. При ширине фундамента более 500 мм укладывают дополнительно поперечные стержни.
Схема вязки ленточного фундамента
Все перекрещивания арматуры необходимо скрепить между собой вязальной проволокой.
Существует несколько способов расположения проволоки:
- Стандартный (по диагонали);
- Для усиления конструкции (крестом, квадратом и другие).

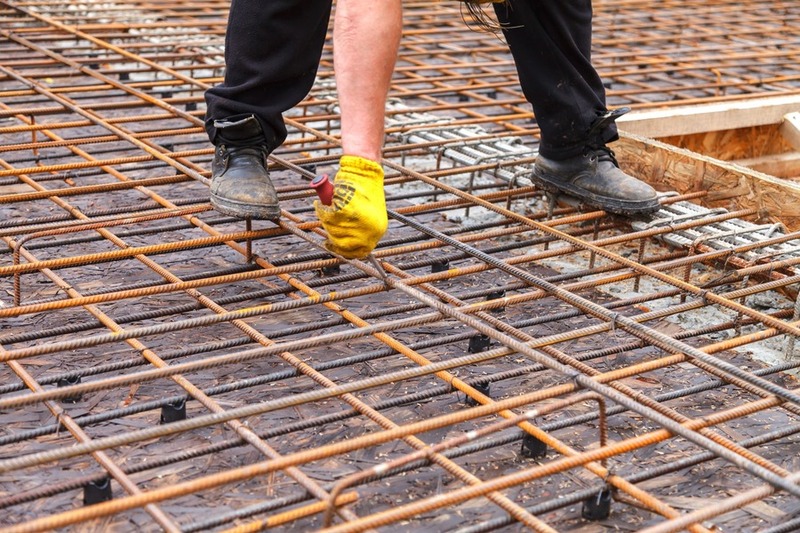

Обвязку арматуры для фундамента можно проводить несколькими способами:
- От мотка проволоки отрезают необходимый кусок. Для арматуры диаметром 8-16мм фрагмент проволоки должен быть длиной 25-30 см. Проволока складывается пополам, подводится под крестовину. Располагать необходимо по диагонали. Место сгиба проволоки зацепляется крючком, а свободные концы обхватывают скрещивание и укладываются на крючок. Инструмент вращают так, что вокруг петли из проволоки образуется скрутка из 3-4 оборотов. Извлекают крючок. Концы проволоки отгибают внутрь конструкции.
- Отрезают необходимый кусок проволоки, как в первом случае. Складывают проволоку пополам, также прокладывают ее под крестовиной. Затем вставляют крючок в петлю, вращают инструмент. Так должно получиться, что согнутый и свободные концы оборачиваются вокруг друг друга столько раз, пока не создадут единую плотную вязку. Затем крючок извлекается.
- От мотка отрезают нужный кусок. От петли отмеряют примерно треть длины и сгибают еще раз. Проволоку накидывают по диагонали так, чтобы с одной стороны крестовины была петля, а с другой – свободные концы. Крючок вставляют в петлю, придерживая концы, вращают 3-4 оборота, продевают крючком сводные концы в петлю и совершают еще 2-3 оборота. Нужно сделать столько оборотов, чтобы арматура прочно закрепилась и «не гуляла». Не вынимая крючка, получившуюся скрутку загибают внутрь, затем извлекают крючок.
Самый быстрый и простой способ вязки в домашних условиях – первый. Если правильно вязать арматуру для фундамента, конструкция получится прочной.
Как вязать углы фундамента
По технологии углы ленточного фундамента стандартным способом укладывать нельзя. Недопустимо укладывать и вязать арматуру в углах путем простого перекрещивания. Для прочности конструкции в этом месте необходимо использовать загнутые прутья. Их сгибают в виде буквы Г или П. Поперечную и вертикальную арматуру в углах лучше приварить.
За неимением инструмента загнутые фрагменты вяжут при помощи проволоки. Для этого используют хомуты – загнутые фрагменты арматуры. Хомуты укладывают в угол, к ним крепятся продольные и вертикальные стержни.
