Глубина скважин при плитном фундаменте зависит от ряда факторов, таких как тип грунта, уровень грунтовых вод и климатические условия. Обычно скважины бурят на глубину не менее 1 метра, чтобы обеспечить надежную опору и предотвратить пучение фундамента в зимний период.
Важно также учитывать надежность основания, поэтому перед началом работ следует провести геологические исследования. Это позволит определить оптимальную глубину для скважин и гарантировать долговечность и устойчивость плитного фундамента.
Грунтовые изыскания: зачем нужно полноценное ИГИ, минимальные объемы, глубина бурения скважин
Грунтовые изыскания позволяют установить свойства грунта и геологических формаций на участке строительства. Также они необходимы для определения породы промерзания грунта, ее несущей способности и устойчивости — эти показатели могут повлиять на качество строительства и безопасность зданий и сооружений. В этом материале рассмотрим необходимость полноценного геологического изыскания и его минимальный объем.
Что такое инженерно-геологические изыскания
Инженерно-геологические изыскания — это комплекс мероприятий, направленных на изучение геологических, гидрогеологических и инженерно-геологических условий, необходимых для проектирования и строительства различных объектов.
Основные задачи инженерно-геологических изысканий:
- изучение геологического строения и свойств грунтов и пород на участке будущего строительства;
- определение уровня грунтовых вод и степени пучинистости грунта;
- выявление и оценка опасных геологических процессов, таких как оползни, обвалы, селевые потоки;
- разработка рекомендаций по выбору оптимальных конструкций фундаментов и оснований.
Инженерно-геологические изыскания проводят на различных этапах строительства — от проектирования до эксплуатации готового объекта. Результаты изысканий специалисты оформляют в виде отчета, который является основой для разработки проектной документации и проведения строительных работ.
Зачем нужно полноценное грунтовое изыскание
Основная задача грунтового изыскания — определить не только геологическое строение грунта на месте будущего строительства, но и его физические и механические свойства. На основании полученных данных инженеры проектируют фундамент, способный выдержать здание.
Грунтовое изыскание помогает определить необходимость проведения дополнительных работ, таких как укрепление грунта или установка вспомогательных опорных конструкций. Если не сделать полноценное изыскание, можно столкнуться с проблемами — например, с обрушением здания или деформацией фундамента, что может привести к серьезным последствиям.
Грунтовое изыскание является необходимым этапом строительства, который помогает избежать непредвиденных ситуаций и обеспечить безопасность здания на протяжении его срока эксплуатации.
Минимальные объемы грунтовых изысканий
Например, для жилых зданий и сооружений минимальный объем грунтовых изысканий — 1 скважина на 100 м2 застройки. При этом глубина исследования может составлять до 10 метров. Для промышленных зданий и сооружений проводят более обширные изыскания.
Чтобы получить необходимую информацию для проектирования фундамента, количество скважин должно быть таким, чтобы по ним можно было определить геологическое строение всего застраиваемого участка. Одно бурение — это точка, два — уже прямая линия, три — объемная картина.
Минимальный объем грунтовых изысканий сводится к двум скважинам, однако, чтобы избежать непредвиденных проблем и повысить качество строительства, необходимо делать хотя бы три.
Глубина бурения скважин при грунтовых изысканиях
При проведении грунтовых изысканий для проектирования и строительства зданий и сооружений может потребоваться бурение скважин. Глубина бурения зависит от целей и задач изысканий.
Для определения физико-механических свойств грунта на определенной глубине, скважина должна быть пробурена на глубину:
- Для ленточного фундамента под деревянный дом — 5 метров, для кирпичного — 10 метров.
- Под плитный фундамент скважину рассчитывают так: половина длины фундамента + 2 метра. Например, для плиты размером 10х12 метров глубина скважины для грунтовых изысканий составит 8 метров.
- Для свайного фундамента — глубина заложения свай + 2 метра, но не более 8 метров.
Для изучения грунтового профиля на всей глубине строительного котлована необходимо бурить скважины до проектной отметки заложения фундамента.
При выборе глубины бурения скважин необходимо учитывать грунтовые условия на месте изысканий. Если на глубине 2–4 метра обнаружен торф или сапропель — скважина должна пройти слабый слой и вскрыть плотные слои грунта.
Когда можно не делать грунтовые изыскания
Грунтовые изыскания направлены на изучение грунтов и геологических условий участка перед началом строительных работ. В некоторых случаях, можно обойтись без проведения геологических изысканий. Рассмотрим, когда это возможно:
- При постройке небольших объектов. Если планируется постройка гаража, бани или сарая, достаточно провести визуальный осмотр участка и оценить состояние грунта.
- Строительство на известных грунтах. Например, если на участке ранее было построено здание, то данные о грунтах уже известны.
- Возведение по типовому проекту. Набор готовых чертежей уже учитывает особенности грунтов и геологических условий участка в застраиваемой местности.
В некоторых случаях можно обойтись без проведения грунтовых изысканий, но стоит помнить, что это связано с риском. Неправильное определение грунтовых условий может привести к серьезным последствиям в будущем. Если не уверены в необходимости проведения грунтовых изысканий на строительном участке, лучше обратиться к специалистам.
Понравился материал? Расскажите о нем друзьям!
Как рассчитывается количество и глубина геологических скважин?
Разнообразие зданий и сооружений, для проектирования которых рассчитывается количество и глубина геологических скважин, великое множество. Отличия в архитектуре, сложности конструкций, массивности, размерах в плане и по высоте вынуждают инженеров, выполняющих геологические изыскания, выполнять индивидуальный расчет для каждого проекта. С учетом категории ответственности объекта, его размеров, сложности геологических условий, сотрудниками нашей организации «Гео-Тула» определяется количество скважин для геологических изысканий, их месторасположение, параметры и способ бурения для изъятия качественного керна.
Как определяется количество скважин для геологических изысканий?
Площадь, которую занимает на участке строение, влияет на то, сколько скважин необходимо для инженерно-геологических изысканий. Действующие нормативы устанавливают места, где располагаются горные выработки по отношению к проектируемому зданию и максимальные расстояния между ними.
Достаточное количество скважин для инженерно-геологических изысканий — гарантия получения максимально полной информации о месте постройки. Согласно действующим нормативам выработки должны охватить территорию под всеми частями здания и немного территории вокруг. Уровень ответственности сооружения влияет на количество скважин для инженерно-геологических изысканий.
Так, для построек первого уровня бурят 4-5 скважин, для второго уровня — не менее трех в пределах контура объекта. Рекомендуемое их расположение для стандартного прямоугольного здания — в четырех углах его контура и одна — на пересечении диагоналей. Для строений третьего уровня ответственности (склады, подсобные помещения) в несложных геокриологических условиях допускается бурение в двух точках.
Наши специалисты, принимая решение — сколько нужно скважин для геологических изысканий, учитывают изученность территории, наличие отчетной документации о предыдущих исследованиях.
ВНИМАНИЕ! В расчетное количество точек бурения могут быть включены ранее пройденные горные выработки при условии, что с момента геологоразведки прошло не более трех лет.
Определение глубины скважины при геологических изысканиях
Толщу земли, находящейся в зоне влияния будущего сооружения нашим инженерам необходимо исследовать:
- для получения объективных данных о состоянии геологии участка;
- выяснения места залегания прочных пород;
- отбора образцов грунта и грунтовых вод.
От предстоящей нагрузки на основание зависит глубина скважин для геологических изысканий, которые бурит бригада наших буровиков. Существует прямая зависимость высотности здания и глубины проходки. Так, для одноэтажного дома достаточно исследований грунта до 4-6 метров ниже уровня котлована, под трехэтажное домостроение изучаются породы на глубину до 8 метров, от 4 до 6 этажей — до 12 метров и так далее. Определение глубины скважины при геологических изысканиях выполняется по Своду правил 11-105-97, согласно которому горная выработка может достигать 30-метровой глубины при высоте строения от 16 этажей и выше.
ВАЖНО! Приведенные параметры действительны для сооружений, возводимых на естественных основаниях.
Глубина скважин для геологических изысканий: нюансы расчетов
Глубина скважин для геологических изысканий может быть скорректирована нашими специалистами с учетом категории сложности геологических условий местности, уровня ответственности объекта, высоты стояния грунтовых вод, степени промерзания пород. Во внимание принимаются также особенности конструкции строения: наличие подвальных помещений, тип фундамента. Так, для плитного фундамента шириной более 10 метров определение размеров горной выработки выполняется путем расчетов: глубина проходки должна быть не меньше половины ширины фундамента, но не менее 12 метров.
На практике чаще встречаются сооружения (группа сооружений) сложной конфигурации. В этом случае определение глубины скважины при геологических изысканиях производится исходя из наибольшего давления на основание.
Мы проводим изучение состояния грунта в основании эксплуатируемых домостроений, в том числе в условиях плотной застройки с целью осуществления технического контроля. Число шурфов, их размеры и расположение определяют наши геологи в зависимости от ситуации.
По специальным правилам выполняется геологоразведка чаш отстойников и накопителей. В этом случае необходимо предусмотреть возможность загрязнения подземных вод.
Наша компания «Гео-Тула» оказывает услуги по исследованиям земельных наделов в различных природных зонах, на любых стадиях проектирования, строительства, реконструкции. Для этого в активе нашего предприятия: специализированная техника и оборудование, опытные специалисты, новейшие методики и технологии.
Чтобы оперативно получить коммерческое предложение, отправьте нам техническое задание на почту:
Или отправьте заявку:
Отзывы
‘Для того ,чтобы дом, в котором вы живете, постепенно не оседал и на стенах не появлялись трещины. До начала работ необходимо провести инженерно-геологические изыскания для детального изучения грунтов. Все эти работы качественно выполняет компания "Гео-Тула"’.
Как определить объем бурения скважин при строительстве нового здания или сооружения?
Часто неопытные заказчики спрашивают: «Сколько будет стоить геология?» Для ответа на этот вопрос инженер-геолог задаст встречные вопросы:
· Какие габариты здания? Уровень ответственности здания? Какой проектируется тип фундамента? Нагрузка на фундамент? Место расположение объекта? Посадка здания на плане?
Специфические требования?
- Бурения;
- Полевых опытных исследований;
- Геофизических исследований;
- Лабораторных исследований;
Примечание: Для сооружений III уровня ответственности количество горных выработок должно быть не менее 1-2; для II уровня ответственности не менее 3, а для I уровня ответственности не менее 4-5.

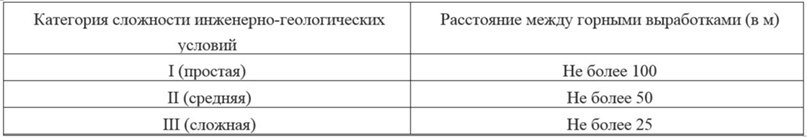

Для примера к I категории сложности инженерно-геологических условий относится ровный, нерасчлененный участок. В геологическом отношении пройдены два литологических слоя (песок и суглинок), залегающих горизонтально.

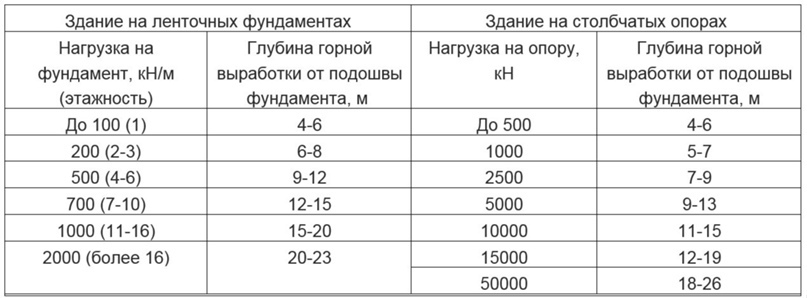

Глубина скважин зависит от типа фундамента и нагрузок на них:
- Для ленточных и столбчатых фундаментах (т. 6.3 СП 47.13330.2012)
Примечание: меньшие значения глубин горных выработок принимают при отсутствии подземных вод в сжимаемой толще грунтов основания, а большие — при их наличии.
2. Для плитных фундаментов – половина ширины фундамента, но не менее 20 м от глубины заложения;
3. Для свайных фундаментов (п. 5.5 СП 24.13330.2011) глубина буровых скважин должна быть не менее чем на 5 м ниже глубины заложения острия сваи при рядовом их расположении и нагрузкой на куст свай до 3МН.
В случае свайных полей размером до 10х10 м и при нагрузке на куст более 10 МН глубина — на 10 м ниже конца сваи.
При свайном поле размером более 10х10 м и применении свайно-плитного фундамента глубина скважин должна быть ниже заглубления острия сваи не менее половины ширины свайного поля или плиты и не менее чем на 15 м.
