Обвязка свайно-винтового фундамента представляет собой систему горизонтальных элементов, которые соединяют верхние части свай и равномерно распределяют нагрузку от конструкций, расположенных на фундаменте. Это обеспечивает жесткость и устойчивость всего здания, а также предотвращает его деформацию под воздействием внешних факторов.
Чаще всего обвязку выполняют из металлических или деревянных материалов, выбирая вариант в зависимости от проектных требований и особенностей грунта. Правильная обвязка способствует долговечности фундамента и его эффективной работе, что особенно важно для зданий с высокой нагрузкой или в условиях подвижных грунтов.
Обвязка свайно-винтового фундамента швеллером или брусом
При возведении зданий и сооружений на песчаных, болотистых, подвижных грунтах используют современные фундаменты на сваях. Основания этого типа отличаются надежностью, доступной ценой, быстро монтируются. Стержни вкручивают в почву по контуру будущей постройки, а В точках стыковки наружных и внутренних стен.
Чтобы придать конструкции большую жесткость и прочность отдельно стоящие опоры объединяют между собой. Обвязка свайно-винтового фундамента выполняется при помощи железобетонного ростверка, деревянного бруса или металлического профиля. Эти материалы стоят недорого, и в то же время позволяют обеспечить достаточную прочность всей конструкции.
Обвязка винтовых свай ростверком, швеллером или брусом принимает на себя вес стен и кровли, равномерно распределяет его на все опорные точки. Она усиливает основание, делает его более устойчивым, не дает расшатываться отдельным сваям. Соединение опор в одну конструкцию особенно нужно, когда строительство дома ведется на участке с неровным рельефом или на склоне. В этом случае горизонтальные связи дополняют диагональными.
Обвязка свайного фундамента брусом

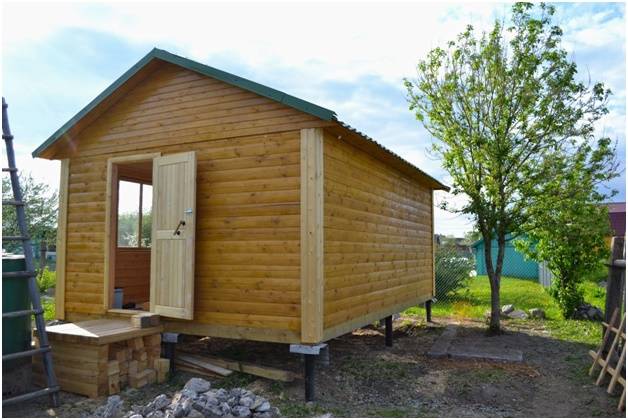

Такое основание подходит для бань, дачных или гостевых домиков, каркасно-щитовых конструкций. Чтобы придать древесине огнестойкие свойства, защитить ее от насекомых-вредителей, влаги ее обрабатывают антипиренами и антисептическими пропитками.
Обвязку брусом винтовых свай выполняют в следующем порядке:
- Перед тем как сделать обвязку из бруса для винтового фундамента нужно наварить на оголовки квадратные листы стали 0,2 х 0,2 м и толщиной 0,4 см.
- По углам площадок просверливают по одному отверстию диаметром 0,8 см для крепления бруса. Сварные соединения обрабатывают антикоррозионным составом.
- Чтобы предотвратить скопление влаги в местах контакта дерева с металлом на оголовки укладывают рубероид в 2-3 слоя.
- На подготовленные опоры укладывают брус, соединяя угловые стыки в «лапу» или «ласточкин хвост».
- Брус фиксируют к площадкам шурупами или болтами диаметром 0,8 см и длиной 15 или 20 см (в зависимости от толщины бруса).
Обвязка свайного фундамента брусом 200х200 мм или 150×150 мм является самым простым и недорогим вариантом для небольших деревянных сооружений. К недостаткам можно отнести необходимость тщательной обработки дерева, а также сложность угловой рубки. Без соответствующих навыков непросто сделать точные размеры пазов для соединения углов.
Обвязка свайного фундамента швеллером
Свайно-винтовой фундамент с обвязкой швеллером служит основой для возведения более габаритных и массивных строений. Это одноэтажные коттеджи из пенобетона или газоблока. Особенности обвязки винтовых свай швеллером:
- Стальной профиль с сечением П-образной формы укладывают на оголовки так, чтобы грани смотрели вниз.
- Швеллер крепят к оголовкам сваркой или при помощи болтов. Сварные швы покрывают противокоррозионными средствами.
- Чтобы залить бетонный ростверк профиль можно уложить полками вверх. В таком случае его ширина должна соответствовать ширине блоков.
Плюсы применения швеллера — простой и быстрый монтаж. Минусы — для каждого пролета нужно использовать цельный профиль. Однако это не является большой проблемой, поскольку швеллер выпускают длиной до 12 м.
Обвязка свайного фундамента двутавром
Двутавровая балка — это стальной профиль, форма сечения которого напоминает букву Н. Двутавр имеет большой запас прочности, большую несущую способность, устойчив к сжимающим и изгибающим нагрузкам. Эти свойства позволяют использовать его как опору для зданий в 2-3 этажа из кирпича, пористых бетонов.
Этапы монтажа схожи с установкой каркаса из швеллера. Двутавр приваривают на оголовок или соединяют с опорами при помощи болтов. Неразъемные сварные соединения считаются более надежными. Единственным недостатком такой конструкции можно считать довольно высокую цену двутавра.
Обвязка свайного фундамента профильной трубой
Технология обвязки винтовых свай профильной трубой применяется в тех случаях, когда опоры выступают из почвы на 0,5 м или более. Прямоугольную трубу приваривают по периметру фундамента под оголовками.
Этот способ позволяет создать устойчивую фундаментную конструкцию на участке со сложным рельефом. При утеплении и отделке цоколя профильная труба выполняет роль каркаса для монтажа облицовочных панелей.
Обвязка свайного фундамента из железобетона
Бетонный ростверк, усиленный стальной арматурой, обойдется на 25-30% дешевле монтажа швеллера или двутавра. При этом железобетонная конструкция превосходит их по прочности и надежности.
Недостатком ростверка из бетона можно считать длительный и сложный монтаж. Чтобы бетон застыл и набрал прочность нужно не меньше четырех недель.
Последовательность монтажа ростверка
- После установки оголовков на них строят опалубку из досок. Чтобы раствор не просачивался через стыки внутреннюю часть прокладывают специальной бумагой.
- Для армирующего каркаса используют стальные стержни с рифленой поверхностью, их соединяют вязальной проволокой или сваркой.
- Армокаркас помещают в короб и приваривают к сваям в точках соединения.
- Конструкцию заливают бетонным раствором. После того, как он схватится доски убирают и оставляют до полного застывания.
Ошибки при обвязке винтовых свай
- Экономия на материалах. Недопустимо использование обвязочных или армирующих материалов с параметрами, отличными от проектных. Попытка сэкономить может привести к непредсказуемым последствиям, вплоть до деформации или разрушения постройки.
- Приваривание профиля внахлест. Такая конструкция не будет жесткой, под воздействием нагрузок стык вскоре разойдется. Это может вызвать отклонения свай от заданного положения.
- Отсутствие гидроизоляции. Плохая обработка бруса, бетонного ростверка или металла, вызывает коррозию материалов, быстрое разрушение фундамента, снижает срок его службы.
- Монтаж ростверка не по уровню. Отсутствие горизонтального уровня создает проблемы для возведения деревянного дома, кладки стен из кирпича или блока.
- Отсутствие диагональных связей. Неправильный монтаж, особенно при застройке участка с уклоном или неровным рельефом, приводит к постепенному расшатыванию опор, деформации фундамента, перекосу стен.
Преимущества фундаментов на сваях
- Надежность. Винтовые лопасти крепко держатся в грунте, выдерживая вес здания и серьезные выдергивающие нагрузки.
- Прочность. Опоры, изготовленные из конструкционной стали, имеют большой запас прочности. Одна свая выдерживает вес в несколько тонн.
- Быстрый монтаж. На разметку участка и завинчивание свайных конструкций потребуется один-два дня.
- Практичность. Применение винтовых стержней позволяет использовать участки неудобные в плане застройки — со сложным рельефом, нестабильной почвой, большими перепадами по высоте.
Нужна ли обвязка свайно-винтового фундамента и как ее делать
Одним из этапов строительства свайно-винтового фундамента под дом является устройство ростверка. Процесс монтажа данного конструктивного элемента называется обвязкой. Он используется для укрепления основания здания, повышения устойчивости к просадке опор в локальных местах. Насколько важно делать обвязку и можно ли обойтись без этого этапа при строительстве фундамента, разбираемся в статье.
Преимущества и недостатки обвязки свайного фундамента
Ростверк фундамента представляет собой каркас, который монтируется на оголовки выступающих над землей свай. Он соединяет между собой все столбы, образуя целостную раму. Именно на нее приходится восприятие всех нагрузок при опирании здания. За счет этого достигается равномерное распределение нагрузок от веса здания на все опоры.
Выбор профнастила для забора по марке
Выполнение обвязки оказывает положительное влияние на эксплуатационные характеристики свайно-винтового фундамента. Ее присутствие обеспечивает:
- Отсутствие перепадов нагрузок между соседними опорами, за счет чего снижается риск просадки некоторых столбов в почву или их деформации.
Минусы свайно-винтового фундамента с ростверком состоят в увеличении затрат на дополнительное приобретение материалов. Также к недостаткам можно отнести временные затраты на выполнение работ. Однако такие недочеты не столь значительные, по сравнению с достоинствами обвязанного фундамента.
Когда и как делается обвязка свайного фундамента
Фундамент на сваях является достаточно прочным сам по себе. Это позволяет использовать его без ростверка при строительстве домов, а также пристроек, как веранда, терраса. Делать обвязку рекомендуется в случае, когда нужно усилить конструкцию опирания.
Наиболее целесообразно устанавливать армирующий каркас в следующих случаях:
- при строительстве тяжелых конструкций и массивных частных домов;
Обвязку делают из разных материалов. В основном, это длинномерные изделия с профильным или фигурным сечением. Материалом изготовления ростверка могут быть:
- деревянная балка (брус);
Как сделать обвязку деревянным брусом фундамента на винтовых сваях
Изготовление ростверка из бруса делается при строительстве легковесных сооружений и деревянных жилых домов, саун и бань, дачных домиков. Сколько стоит подобный ростверк – зависит от используемого материала. Чаще применяют балки из сосновых пород дерева. Пиломатериал с меньшей ценой делает стоимость свайно-винтового фундамента более низкой.
При обустройстве ростверка с применением деревянных балок выполняют следующие работы:
- Подготавливается балка. Поверхности дерева пропитывается антисептическими, влагозащитными и огнезащитными пропитками.
Ростверк из металлопрофиля для фундамента на винтовых сваях
Обвязка свайного фундамента металлическим профилем является более надежной долговечной. Плюсы такого свайно-винтового фундамента состоят в повышенной несущей способности, высокой прочности, стабильности рамы при максимально длительной эксплуатации.
Для изготовления обвязки под винтовой фундамент используют следующие виды профиля из металла:
Данный тип ростверка свайно-винтового фундамента вполне можно выполнить своими руками. Метод подходит для строительства зданий повышенного веса. Также применяют подобные конструктивные элементы при строительстве фундамента на неустойчивых грунтах со сложным рельефом и перепадом высоты между выступающими наземными частями стволов.
Есть три способа, как обвязывать винтовой фундамент при помощи металлопрофиля:
- Поверхностный. Монтаж каркаса производится поверх оголовков. Ростверк является опирающим элементом для дома. В качестве материалов используется швеллер, двутавр, уголок.
- Припущенный. Рама наваривается под оголовками, соединяя все опоры между собой в целый каркас. Здание монтируется непосредственно на оголовки. Применяется при большой высоте подъема свай над уровнем земли с целью упрочнения конструкции и повышения стойкости столбов к деформации. Для создания контура применяют трубу круглого или квадратного сечения.
- Комбинированный. Используется два предыдущих типа крепления ростверка.
Железобетонный ростверк для фундамента дома
Железобетонную раму используют в качестве ростверка при строительстве тяжелых зданий из камня и кирпича. Подобный конструктивный элемент имеет металлическое армирование. Это обеспечивает восприятие существенно больших нагрузок. Из недостатков – высокая стоимость, трудоемкость монтажа и большие затраты времени на работу.
Допускается монтаж подобной обвязки на винтовые сваи большого диаметра до 325 мм. Каркас позволяет устанавливать на свайно-винтовой или железобетонный свайный фундамент строения из кирпича, газоблока, одно и двухэтажные здания, дома с цоколем и цокольным этажом.
Принцип установки состоит в следующем:
- После завинчивания свай на их оголовки крепят подкладочную опалубку из деревянной доски. Она является каркасом для заливки бетона. Нижняя доска выполняет роль утепления: не допускает попадание холода через металл бетону.
После того, как монтаж бетонного цоколя свайно-винтового фундамента завершен, можно производить его гидроизоляцию, отделку здания и строительство отмостки.
