Толщина арматуры, используемой для фундамента, варьируется в зависимости от проектных требований, типа фундамента и нагрузки на него. Обычно для монолитных фундаментов применяют стержни диаметром от 10 до 16 мм, а для более массивных конструкций могут использоваться арматуры большего диаметра.
Важно учитывать не только диаметр, но и класс арматуры, который влияет на прочность и долговечность конструкции. При проектировании фундамента рекомендуется учитывать все характеристики и условия эксплуатации, чтобы обеспечить надежность и устойчивость здания.
Арматура для фундамента
За редкими исключениями изготовление сборных и монолитных бетонных конструкций требует их армирования. Расчёт арматуры на фундамент или другие строительные конструкции выполняется в зависимости от проектируемых эксплуатационных нагрузок. Для сборного железобетона, произведённого в заводских условиях, используют готовую техническую документацию. При устройстве монолитных конструкций все технические решения, включая ответ на вопрос, какая арматура нужна для фундамента, принимаются в индивидуальном порядке.
Нормативная база для производства строительной арматуры
В 2016 году был принят межгосударственный ГОСТ 34028-2016. Он разработан взамен ГОСТ 5781-82 и ГОСТ 10884-94, которые регламентируют производство всего сортамента строительной арматуры. Введение нового нормативного документа планировалось с 01.01.2018 года, но было отсрочено на год.
Будет ли выдержана эта дата, неизвестно, поскольку ГОСТ 34028-2016 всё ещё не подписан Казахстаном и Беларусью (странами Таможенного союза), а также некоторыми странами СНГ. Поэтому ответ на вопрос, какую арматуру использовать для фундамента с точки зрения документального оформления, в скором времени может измениться.
Впрочем, этот вопрос в большей мере волнует проектировщиков, которые отвечают за соответствие технической и рабочей документации на строительство требованиям действующих нормативных документов. Процесс перехода на новую нормативную базу также создаст определённые неудобства для потребителей арматуры.
Например, те, кто работает в строительстве, продолжат пользоваться массивом технической документации и литературы, в которой останутся прежние термины, обозначения и отсылочные нормы. Поэтому после перехода на ГОСТ 34028-2016 нам придётся привыкать, какую арматуру использовать для фундамента дома и других конструкций.
Сортамент и маркировка строительной арматуры
Вне зависимости от того, когда будет осуществлён переход на ГОСТ 34028-2016, потребителям арматуры придётся долгое время параллельно пользоваться существующими правилами её маркировки. Чтобы не теряться в ответе на вопрос, какая арматура нужна для ленточного фундамента, мы приведём сводную таблицу маркировки этого вида проката в действующих и ожидаемых после введения нового ГОСТ условиях:
Арматура по ГОСТ 5781-82
Арматура по ГОСТ 10884-94
Арматура по ГОСТ 34028-2016
Профили формы 1ф
Профили формы 2ф
Профили формы 3ф
Профили формы 4ф
После вступления в силу ГОСТ 34028-2016 прекратится использование римских цифр для маркировки арматуры. Обозначаться она будет символами А240–А1000, Ат400–Ат1000. Изделия класса Ат1200 производиться не будут. Буквой С в конце обозначения вида продукции отмечается арматура повышенной свариваемости.
В настоящее время для арматуры класса А-IV (А600) и выше, а Всей продукции Ат дополнительно используется маркировка цветом. В ГОСТ 34028-2016 предусмотрены совершенно другие правила маркировки – с нанесением надписей на прокат или в виде кода из выполненных особым способом рёбер рифления. Нечто вроде штрих-кода на этикетках.
Виды арматуры для фундамента
В Сети можно часто встретить вопрос, какая арматура лучше подойдёт для фундамента. Он в корне неправильный, поскольку арматура для фундамента подбирается исключительно по её характеристикам. Для этих целей используется прокат классов А-I (А240), А-II (А300) и А-III (А400). Эти виды арматуры для фундамента в 99 случаях из 100 закрывают все потребности по его устройству.
Использование других марок арматуры для фундамента не запрещено, но экономически нецелесообразно. Зачем платить лишние деньги за явно избыточные характеристики проката? Для сведения к минимуму расходов на его закупку необходимо следовать правилам армирования бетонных конструкций, установленным СНиП 52-01-2003, СП 52-101-2003 и другими нормативными документами.
Основные правила армирования фундаментов
При устройстве фундамента следует учитывать полную эксплуатационную нагрузку на него, тип грунтов, глубину их промерзания и другие факторы. От этого зависят все параметры основания, включая его ширину, высоту, несущую способность, в том числе и то, какой и сколько арматуры нужно для армирования ленточного фундамента. При его возведении необходимо следовать таким правилам:
- для продольных линий используется исключительно прокат периодического профиля классов А-II (А300) или А-III (А400);
- для вертикальных и поперечных элементов каркаса хватает гладкого проката класса А-I (А240);
- в сумме общая величина поперечника всех стержней должна составлять не менее 0,1 % от сечения ленты;
- шаг арматуры в ленточном фундаменте для продольных линий не должен превышать 40 см;
- для поперечных и вертикальных элементов шаг арматуры фундамента может находиться в диапазоне 30–80 см;
- при длине сторон основания более трёх метров диаметр арматуры на фундамент для продольных стержней должен быть не менее 12 мм;
- для фундаментов меньшей длины минимальный диаметр проката – 10 мм;
- при соединении стыков длина запуска должна быть не менее 30 диаметров проката на ровных участках и 50 в углах;
- при установке арматурного каркаса необходимо предусмотреть защитный слой бетона толщиной не менее 5 см по всем сторонам периметра;
- продольные стержни должны быть одного диаметра, допускается использование арматуры двух разных размеров, но тогда больший из них устанавливают в нижнем поясе каркаса.
Укладка арматуры в ленточный фундамент выполняется с соединением стержней вязальной проволокой или при помощи сварки. Иногда нас спрашивают, почему нельзя варить арматуру в фундаменте. Отвечаем, что такой запрет касается электродуговой сварки обычной арматуры периодического профиля. Вы можете купить арматуру для фундамента с буквой С в маркировке. Её можно спокойно варить.
Другой вариант ответа на вопрос, можно ли сваривать арматуру для фундамента, будет ещё лаконичнее. Вязать каркас проще и дешевле, чем варить. Зато при сборке тяжёлых каркасов обычно используют сварку. В индивидуальном и малоэтажном строительстве тяжёлое армирование встречается крайне редко, поэтому при покупке арматуры не забудьте и о вязальной проволоке.
Сборка элементов арматурного каркаса в единое целое не имеет целью достижение высокой прочности соединений. Вам необходимо только обеспечить ему необходимое пространственное положение и способность выдержать процесс заливки бетона. После его схватывания арматура для ленточного фундамента уже никуда не денется. Вам останется только проверить конструкцию на предмет дефектов и повреждений (например, раковин) и устранить их.
Как рассчитать арматуру на фундамент
Вопрос о том, как рассчитать арматуру на фундамент, рассмотрим на примере устройства конструкции сечением 40х100 см. Такого основания, как правило, хватает для возведения индивидуального дома в обычных условиях строительства. Впрочем, в данном случае для нас имеет значение сам принцип расчёта. Простейшая схема арматуры в ленточном фундаменте может иметь такой вид:
В левой части рисунка приведена схема армирования, когда ширина фундамента не выходит за пределы выбранной нами величины. При большей ширине обязательно добавляется один дополнительный продольный стержень на каждые 40 см превышения. То же самое касается и высоты.
Расчёт сечения арматуры для фундамента в нашем примере мы выполним при помощи небольшой таблички, в которой приведены значения суммарного сечения продольных стержней разных диаметров:
У нас величина поперечника конструкции составляет 4 000 см2. Значит, общая площадь сечения продольной арматуры при 4-х стержнях не менее 4 см2.
Находим в таблице наиболее близкое к этому значение и получаем, что диаметр арматуры для ленточного фундамента должен быть 12 мм. Если выполнять подобный расчёт для фундамента сечением 60х150 см, следует помнить, что в арматурный каркас придётся добавить ещё по одному стержню на каждую сторону периметра, чтобы выдержать шаг. Для этих размеров фундамента суммарная площадь сечения восьми стержней должна быть не менее 9 см2. По данным таблицы, вновь получаем прокат диаметром 12 мм.
Максимально допустимый размер ячейки арматуры для фундамента составляет 40х80 см на горизонтальных и 80х80 см на вертикальных поверхностях. Гнаться за высокой плотностью армирования и избыточным запасом прочности не стоит. Например, при замене четырёх стержней диаметром 12 мм на 14 мм вы увеличите расход металла по весу почти в 1,4 раза. Примерно на столько же возрастёт цена арматуры для фундамента, поскольку вам нужен метраж, а не вес.
Вот так в общих чертах можно ответить на вопрос, какая арматура нужна для монолитного фундамента. Не забудьте учесть неизбежную стыковку стержней. На это вам потребуется дополнительно 10–15 % металла относительно «чистого» метража фундамента.
Какая арматура нужна для фундамента
Простая истина – строительство дома начинается с фундамента. От прочности основания зависит прочность всей конструкции, поэтому бетон армируют для наивысшей надежности будущей постройки. Армирующих материалов существует несколько разновидностей. Чтобы решить, какая арматура нужна для фундамента, нужно исходить из характеристик дома.
Арматура различается по материалу, размеру, назначению. Эти факты обязательно учитывают при строительстве, поскольку характеристики не одинаковы, и сама арматура не универсальна. Так как выбрать арматуру для фундамента?
Виды арматуры по материалу
- Металлическую. Ее производят из углеродистой или легированной стали. Углеродистая имеет повышенную прочность, но на излом хрупкая, сложно сваривается. Легированная также прочная, но более упругая, поэтому слабее реагирует на излом. По типу профиля выделяют гладкую и рифленую арматуру. Гладкая плохо сцепляется с бетоном, для фундамента ее не используют. Рифленая имеет технический узор на рабочей поверхности: кольцеобразный, серповидный, смешанный. Прутки со смешанным профилем лучше всего сцепляются с бетоном и достаточно прочные, но более дорогие из-за сложной технологии изготовления.
- Композитную. Это современный тип арматуры. Композитная арматура изготавливается из неметаллических составляющих. Несмотря на это, отличается высокой прочностью и имеет массу преимуществ перед металлической.
Композитная арматура бывает нескольких типов:
- АСК – стеклопластиковая;
- АБК – базальтокомпозитная;
- АУК – углекомпозитная;
- ААК – арамидокомпозитная;
- АКК- комбинированная (стекловолокно и базальтопластик).
Композитная арматура также производится с разным профилем: гладкая или периодическая. Гладкая не имеет на стержне рельефа. Для лучшей связки с раствором прут обработан посыпкой из мелкого кварцевого песка. Арматура с периодическим профилем представляет собой прут с намоткой по спирали жгута из стекловолокна.
Выбор арматуры для фундамента зависит и от размера материала.
Виды арматуры по размеру
Как металлическая, так и стеклопластиковая арматура изготавливается в соответствии с требованиями ГОСТ.

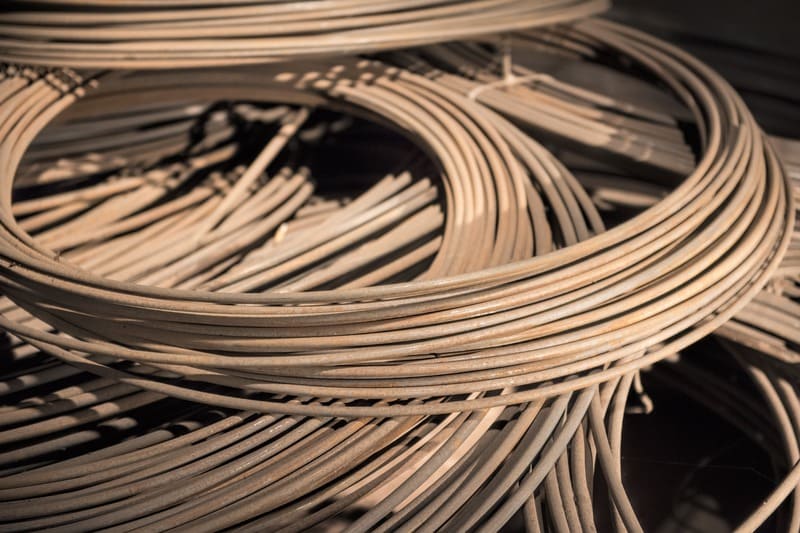

Металлическая производится в прутах стандартной длины 6 м, 9 м, 11,7 м, 12 м. Немерная арматура нарезается по требованиям заказчика. Минимальная длина 4 м, максимальная – 11,7 м.
Стеклопластиковая арматура производится как в хлыстах, так и в бухтах. Бухты 100 м наиболее удобны в транспортировке.
В домашних условиях металлическая арматура нарезается болгаркой, стеклопластиковую режут хорошими кусачками.
Стальная арматура выпускается диаметром от 4 до 80 мм, стеклопластиковая – от 6 до 24 мм.
Диаметр арматуры для фундамента выбирают по типу постройки. Для жилых домов до 2 этажей диаметр металлической арматуры должен быть не менее 12 мм, толщина стеклопластиковой должна быть не менее 8 мм.
Какая арматура нужна для фундамента
Видов армирования фундамента существуют всего 2 типа:

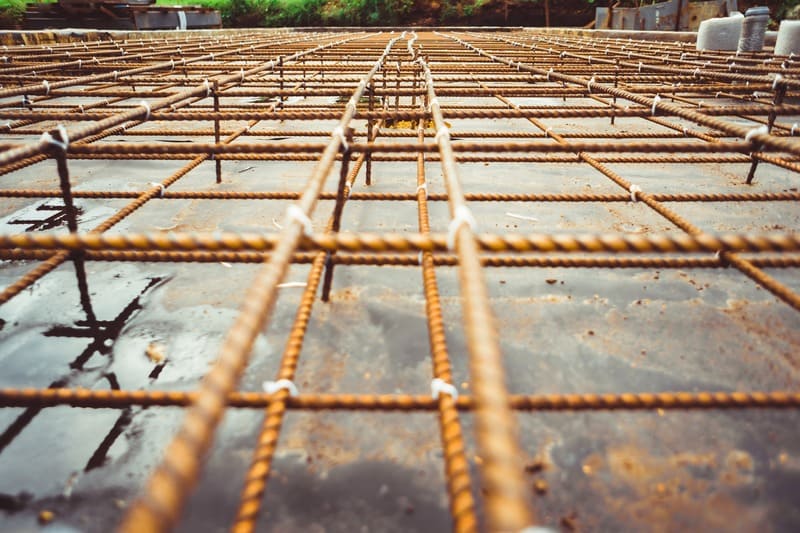

- плоский каркас. Это сетка из арматуры, которая используется в монолитно фундаменте и межэтажных плит;
- пространственный каркас. Применяется для ленточного фундамента, стен, колонн и других конструкций.
Ленточный фундамент – самый распространенный для малоэтажного строительства. Особенно, если дом возводят из газобетонных блоков, конструкция получается легкая, ленточный фундамент вполне ее выдержит.
Вообще, нагрузка от конструкции воздействует только на продольные прутки. Поперечные выполняют роль фиксатора.
При этом, по строительным нормам, если длина основания превышает 3м, то и диаметр арматуры для фундамента должен быть не менее 12 мм. Эти требования предусмотрены для стальных прутков.
Композитной же арматуре при этих условиях достаточно 8 мм диаметра. Она более прочная на разрыв, чем металлическая, а также имеет массу других преимуществ.
Композитную арматуру для фундамента используют для жилых домов до 4 этажей. Поэтому для фундамента частного дома композит станет лучшим решением, чем металл.
Для фундамента одноэтажного дома плиты использовать нерационально. Для возведения потребуется много стальной арматуры, плюс от нее, скорее всего, останется много обрезков. Плиты целесообразны для фундамента двухэтажного дома, так как он дает большую нагрузку на фундамент. А также это тип фундамента лучше, если дом строится на сложных почвах. При наличии вероятности, что грунт пучит зимой или подмывает весной и осенью, лучше построить дом на монолитном фундаменте.
Если встает вопрос об экономии, то лучше использовать арматуру для фундамента стеклопластиковую. Она дешевле стальной и экономнее в монтаже. Для ее вязки не требуется сварка и специальное оборудование, а сам материал легкий. Поэтому укладка фундамента происходит быстрее. Кроме того, материал имеет низкую теплопроводность, что важно для бетона в монолите.
Плита не растрескается и не раскрошится со временем, а срок службы самой композитной арматуры по ГОСТу минимум 50 лет. Ускорить застывание можно и с помощью специальных химикатов, которые добавляют в раствор. Композитная арматура не реагирует на них, так же, как и на влагу. Стеклопластик полностью инертен к воздействию чего-либо.
Конечно, каждый хозяин сам выбирает, какую арматуру использовать для фундамента. Многие считают стальную арматуру для строительства частного дома более надежной. Но те, кто уже пробовал возводить фундаменты из стеклопластика, оценили этот современный материал.
