Для изготовления фундамента под откатные ворота сначала необходимо подготовить участок, выбрав ровное место и удалив растительность. Затем следует определить размеры фундамента, который обычно составляет 10-15 см в глубину и ширину, в зависимости от материала ворот. Далее копается trench (котлован), укладывается песчаная подушка и устанавливаются арматурные каркасы для усиления. После этого заливается бетон, который должен застыть минимум 5-7 дней, обеспечивая прочность конструкции.
Важно учитывать, что в процессе заливки нужно следить за уровнем, чтобы фундамент был ровным и устойчивым. После высыхания бетона осуществляется установка направляющих рельсов, по которым будут двигаться ворота. Также не забудьте предусмотреть водоотвод, чтобы избежать разрушения фундамента из-за накопления влаги.
Как сделать фундамент для откатных ворот
Откатные ворота, являясь одной из самых надежных и прочных конструкций, в последнее время приобрели большую популярность. Установив их, можно не беспокоиться о безопасности своего дома и надолго забыть о ремонтных работах. Однако важно правильно изготовить фундамент под ворота, так как это основа для опор, позволяющая створкам свободно двигаться. На фундамент приходится нагрузка всей конструкции, так что от правильности установки будет зависеть исправность ворот и продолжительность их срока службы.
Фундамент делает конструкцию удобной для использования, полностью раскрывая ее возможности. Если он установлен неправильно, то могут возникнуть проблемы в работе всей конструкции, а так же автоматики. Поэтому перед работой необходимо точно рассчитать величину, глубину и расположение элементов. Для нахождения оптимального решения пригодится схема или чертеж.
Подготовка к заливке фундамента для откатных ворот
Фундамент для откатных ворот трудно назвать стандартным, поэтому следует точно рассчитать его параметры, определить оптимальное место и затем уже приступать к выкапыванию траншеи.
Фундамент для откатных ворот чаще всего устанавливается с внутренней стороны конструкции, с краю от проездной линии. Раствор следует заливать с той стороны, в какую будет открываться створка. Так же необходимо следовать правилам, помогающим создать надежную конструкцию. Ширина фундамента должна быть не меньше половины ширины проема ворот, то есть более 60 см. Полезно знать глубину промерзания грунта, чтобы выкопать траншею ниже этого уровня.
Правильная разметка будущей траншеи
Данный этап очень важен, поэтому следует отнестись к нему достаточно серьезно. Схема фундамента под откатные ворота начинается с разметки места для ямы. Отмерьте расстояние, равное половине ширины проема. От забора отступите внутрь территории на 50 см. Таким образом, станет понятен фронт предстоящих работ, связанных с закладкой основы для конструкции.
Как подготовить закладной элемент?
Для фундамента понадобится швеллер, равный длине траншее, куда он устанавливается. Для этого берется арматура длиной 1 метр, которая приваривается к основанию в поперечном и продольном направлениях. Закладная всегда опускается в готовую яму арматурой вниз.
Роем траншею, закладываем каркас
После того, как схема фундамента для откатных ворот готова и продуманы мельчайшие детали, пришло время воплощать проект в реальность. Первым делом нужно выкопать траншею, соответствующую размерам ворот и месту их расположения. Затем следует соорудить арматурный каркас из металлических прутьев, сваренных между собой в виде решетки.

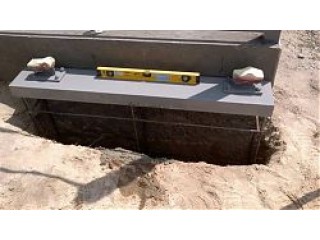

Каркас закрепляется строго горизонтально на 10 см ниже поверхности земли. Важно его хорошо зафиксировать, чтобы не произошло смещения во время заливки раствора. Чертеж фундамента откатных ворот будет способствовать правильной закладке каркаса и дальнейшей правильной эксплуатации конструкции.
Заливка раствора
Следующий этап – заливка заранее подготовленного бетонного раствора. Он не должен быть слишком густым или жидким. Для прочности и долговечности нужно добавить щебень. Для раствора используются следующие пропорции: два ведра песка и шесть аналогичных емкостей цемента. Если используется щебень, то его берется также два ведра.
Смесь разводится с водой и тщательно перемешивается.
Яма заливается не полностью. 1/3 часть следует оставить, чтобы была возможность правильно разместить поперечные швеллеры, фиксирующиеся по сторонам арматурного каркаса. Когда швеллеры приварены к арматуре, то фундамент для откатных ворот заливается полностью.
Остается дождаться его полного высыхания, которое происходит в течение 7-14 дней в зависимости от времени года и погодных условий. Когда фундамент залит по правилам, то поперечные швеллеры хорошо выровнены и находятся на 5-6 см ниже проезжей поверхности. Поверхность должна быть идеально ровной.
Особенности установки швеллера
После того как фундамент под откатные ворота полностью высох, необходимо приварить основной швеллер и балку для электропривода. Здесь большое значение имеет учет толщины створок конструкции, что позволяет избежать препятствий во время их движения.
Перед установкой электропривода фиксируется закладная из металла. Для надежности она приваривается к колонне арматуры. Благодаря такому строению, фундамент приобретает дополнительную прочность. Для законченного внешнего вида видимую часть фундамента закрывают тротуарной плиткой.
Если вы решили установить откатные ворота и испытать все преимущества их использования, то понадобится определенный опыт и знания по заливке фундамента, составлению верных расчетов. Однако не всегда представляется возможным справиться с этим самостоятельно. Именно поэтому, если вы не уверены в своих силах, то лучше обратиться к специалистам.
Они знакомы со всеми нюансами и профессиональными секретами, необходимыми для правильной закладки фундамента и последующего беспрепятственного функционирования откатных ворот. Мы готовы предложить свои услуги в этой области. Доверьте работу нашим профессионалам, которые не просто дадут ценные советы, но и безупречно выполнят работу с учетом всех индивидуальных пожеланий клиента и особенностей эксплуатации готовой конструкции.
Фундамент для откатных ворот
Откатные ворота, как правило, имеют большой вес и широкий проём, поэтому перед их установкой обязательно закладывается фундамент.
Откатные ворота, как правило, имеют большой вес и широкий проём, поэтому перед их установкой обязательно закладывается фундамент. За счёт прочного основания опоры, на котором закрепляется воротное полотно, конструкция обретает максимальную устойчивость, её не «поведёт» во время обильных осадков и весенних паводков. Фундамент для забора с откатными воротами обустраивается по отдельному чертежу. Он бывает нескольких видов и имеет свои особенности заливки.
Виды фундамента
- сваи;
- каркасно-монолитная основа;
- ленточный фундамент.
Монтаж основания на сваях производится на болотистых грунтах, суглинистых почвах и в случае, когда грунтовые воды проходят близко к поверхности. Свайный фундамент состоит из глубоко уходящих в землю опор, расположенных вертикально и связанных между собой. Сваи могут быть винтовыми, забивными или буронабивными.
Глубина, на которую необходимо погрузить столбы, зависит от условий климата региона. Кроме того, при расчёте данного значения учитывают нагрузки, создаваемые воротами. Вид свай подбирается, исходя из финансовых возможностей. Самый популярный вариант – металлические винтовые опоры, их легче всего заглубить в почву. Перед обустройством основания сваи из металла обязательно обрабатывают антикоррозийным составом.
Преимущество свайного фундамента в том, что он сводит к минимуму вероятность наклона опор, находящихся рядом с проёмом ворот, в период паводков. Это обеспечивает долгий срок службы забора.
Каркасно-монолитное основание устанавливается на прочных грунтах, не подверженных изменению положения под влиянием внешних факторов. В таком случае вспучивание почвы минимально.
Каркасно-монолитный фундамент под откатные ворота представляет собой каркасно-монолитную конструкцию в виде буквы «П». В его основе лежит металлический каркас, который заливается бетоном после укладки. Габариты основания рассчитываются исходя из ширины проёма. Расчёт размеров основания осуществляется по такой формуле: длина основания должна составлять ½ от габаритов проёма, ширина – минимум 0,6 м. Каркасно-монолитный фундамент нужно заглублять на ¼ больше уровня промерзания грунта.
Ленточное основание – наиболее распространённый вариант для откатных ворот. Его рекомендуется возводить на грунтах, не подверженных интенсивному вспучиванию. Данный тип основания подходит для конструкций, не создающих слишком большую нагрузку на опоры. При монтаже ленточного фундамента также учитывают глубину прохождения вод. При залегании грунтовых вод выше заданного уровня лучше обустроить основание на сваях.
Процесс изготовления фундамента
Монтаж основания под ворота откатного типа включает ряд этапов:
- Рытьё котлована, сборка опалубки.
- Обустройство армированного каркаса (только для каркасно-монолитного основания).
- Разметка, сборка закладных.
- Заливка бетоном.
На каждом из этапов необходимо учитывать нюансы устройства фундамента. Только тогда готовое основание будет способно выдерживать нагрузки, создаваемые воротной конструкцией.
Подготовка почвы
Земляные работы проходят в 2 этапа. Сперва необходимо вырыть траншею. К основанию забора она должна примыкать плотно. Для расчёта размера котлована можно применить несложную схему: если вес сдвижной створки не превышает 1 тонну, ширина траншеи – от 25 см, если больше 1 тонны от 35-40 до 45 см.
Далее нужно вырыть ямы для вертикальных опорных столбов. Опалубку выполнять необязательно – эту работу выполнит сам грунт. Если почва осыпается, следует обустроить яму на 15 см больше для монтажа опалубки. Размер ям рассчитывается по ширине армированного верхнего пояса, форма – квадрат.
Затем для каждой ямы необходимо сделать следующее:
- Насыпать слой ПГС и основательно утрамбовать его.
- Выложить яму полиэтиленом либо геотекстилем.
- Установить опалубку щитовую (если присутствует необходимость).
Установка закладных
Перед монтажом закладных следует знать их установочные размеры. А общие правила установки таковы:
- скользящие ролики монтируются в центральной точке каждой из опор;
- приводной механизм должен располагаться в любой точке между вертикальными столбами.
Соединение закладных с арматурой не требуется, иначе это может спровоцировать изгибающее воздействие, что скажется на точности монтажа приводов и роликов. В качестве закладных обычно применяют шпильки с одним гладким концом (ему придают форму полукольца и оставляют внутри каркаса) и вторым– с резьбой. Резьбовой конец желательно защитить изолентой до монтажа механизмов откатных ворот.
Заливка бетона
Бетонное основание под откатные ворота обустраивается по общему принципу. Рекомендуется выбирать бетонную смесь марки М200 с прочностным значением В15. Составу требуется качественное уплотнение, в противном случае велика вероятность расслоения бетона. Уплотнение осуществляют способом штыревания, когда смесь подаётся порционно и послойно заливается.
После того как поверхность забетонирована, её покрывают полиэтиленом. Убрать надземную опалубку можно по прошествии 4-5 дней. Установка оборудования производится спустя ещё 2 недели.
Перед монтажом фундамента для ворот важно учесть ряд нюансов:
- На этапе разработки проекта необходимо выполнить отвод дождевой воды. А если грунтовые воды залегают близко к поверхности, следует оборудовать дополнительный слой гидроизоляции.
- Новое основание даёт усадку, усиливающуюся в процессе использования тяжёлых ворот. Поэтому нужно регулярно проверять плавность хода полотна, настаивать горизонталь.
- Прежде чем эксплуатировать конструкцию, нужно откалибровать концевые выключатели. Это предотвратит удары по опорам и защитит ворота от чрезмерной нагрузки.
- Необходимо своевременно удалять мусор и грязь на подвижных механизмах, наносить на них смазывающие составы.
Правильный монтаж фундамента под ворота позволит обеспечит бесперебойную работу всей конструкции и долгий срок её эксплуатации.
Шлагбаумы – важный элемент контроля доступа на парковках, в жилых комплексах и на промышленных территориях. В современном рынке представлено множество брендов, и одним из них является Doorhan, известный своими качественными и надежными решениями в области автоматизации.
Постоянно на рынке появляются новинки: среди них встречаются механические модели и автоматизированные системы. Для удобства выбора мы разработали рейтинг шлагбаумов, производимых в 2024 году.
На заседании президиума правительства Москвы, которое состоялось 22 сентября 2015 года, Сергей Собянин, сделал заявление о том, что в районах, где уже существуют зоны платной парковки, а так же где запланировано введение таких зон, на установку шлагбаумов будут выдаваться субсидии.
Как подготовить фундамент для откатных ворот своими руками
Сегодня все больше хозяев частных домов, выбирая въездные ворота, отдают предпочтение конструкциям откатного типа. Они удобны в эксплуатации и надежны, выглядят современно и подходят для установки даже на небольших по площади участках. При этом, стремясь сэкономить, многие решают выполнять монтаж откатных ворот своими руками. Однако важно помнить, что срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них. Чтобы избежать ошибок, предлагаем рассмотреть ключевые этапы подготовки фундамента для откатных ворот.
Шаг 1. Подготовка бетонного основания
Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.
Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.
Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.
Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.
Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.
Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

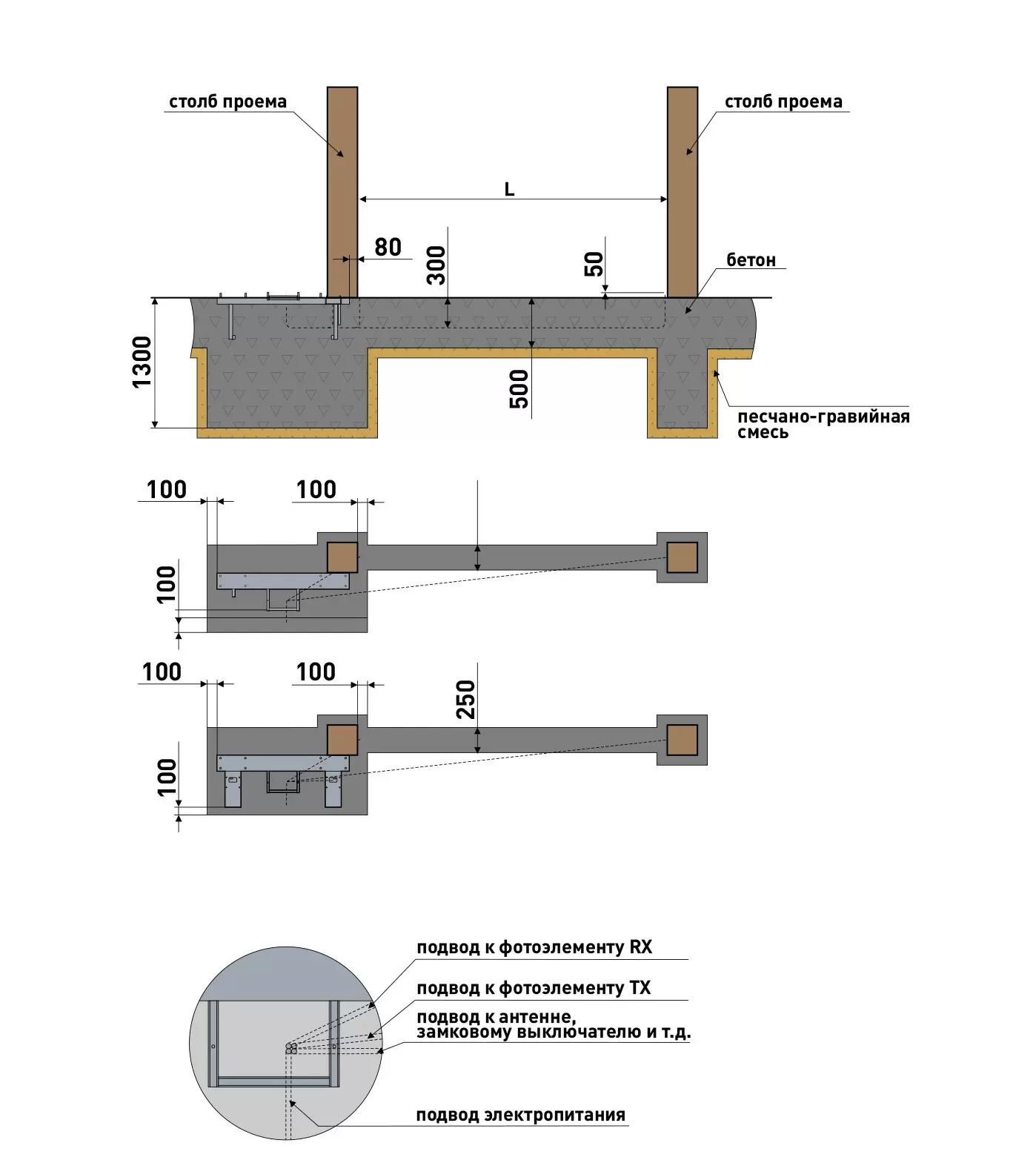

Схема фундамента для откатных ворот
